Phoenix Contact Hüvelyház kábel Pólusok száma 3 Raszterméret: 2.54 mm 1844581 100 db vásárlása

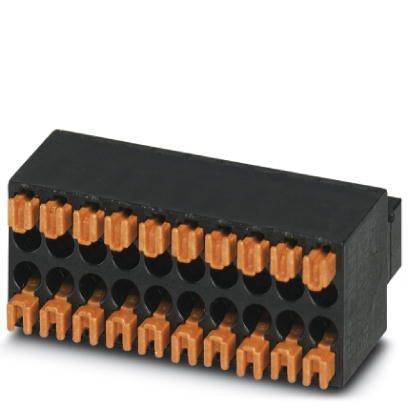

Fekete csatlakozóblokk több sorban barna fémkontaktusokkal, alkalmas elektromos csatlakoztatásra műszaki alkalmazásokban.

Hasonló kivitel

Phoenix Contact Hüvelyház kábel Pólusok száma 3 Raszterméret: 2.54 mm 1844581 100 db-1

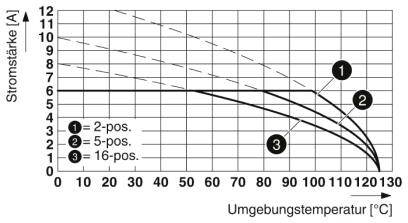

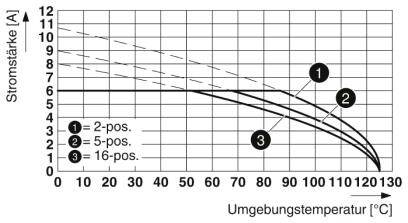

A diagram bemutatja az áramerősség és a környezeti hőmérséklet közötti kapcsolatot három görbe segítségével: 2 pozíciós, 5 pozíciós és 16 pozíciós.

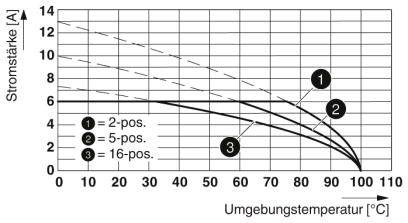

A diagram bemutatja a környezeti hőmérséklet hatását az áramerősségre 2-, 5- és 16-pólusú rendszereknél. Az áramerősség csökken a hőmérséklet emelkedésével.

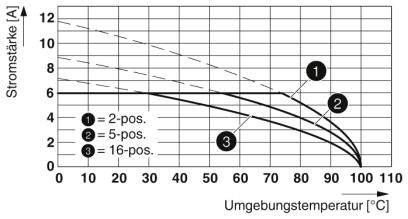

A diagram mutatja az áramerősséget [A] a környezeti hőmérséklet [°C] függvényében 2, 5 és 16 pólusú csatlakozók esetében. Az áramerősség csökken a hőmérséklet emelkedésével.

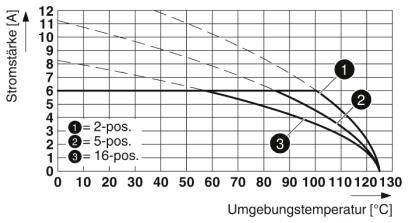

A diagram mutatja az áramerősséget a környezeti hőmérséklet függvényében. Három görbe: '1 = 2-poz.', '2 = 5-poz.', '3 = 16-poz.' Áramerősség-csökkenés magasabb hőmérsékleten.

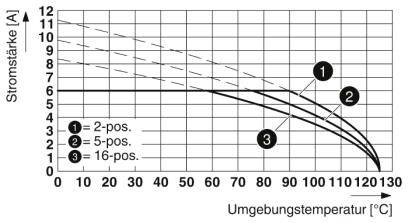

A diagram három görbét mutat az áramerősségről (A) az környezeti hőmérséklet (°C) függvényében: 2-pos, 5-pos, 16-pos. A görbék csökkenő tendenciát mutatnak növekvő hőmérséklet mellett.

1/7

Hasonló kivitel

Termék típus

Hüvelyház kábel

Kivitel

Alj

Sorok száma

2.54 mm

Pólusok száma

Adatlap (PDF)

Szállítás: 10. 16. P.

Mennyiség (készlet)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám (csomagméret 100 db)

készlet

Összesen (103 142 Ft / Darab)

103 142 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

PC Board

Tartalom, tartalmi egységek rendelésenként: 100 db
Sorok száma: 2
Pólusok száma: 3

Műszaki adatok

Csatlakozók száma: 6
Szigetelőanyag csoport: IIIa
Névleges impulzus feszültség (III / 3): 2,5 kV
Csatlakozórendszer: MICRO COMBICON - DFMC 0.5
Rögzítés: nélkül
Potenciálok száma: 6
Teljes magasság (magasság forrasztócsap nélkül): 10,5 mm
Környezeti hőmérséklet (szerelés): -5 ° C ... 100°C
Párosodási erő pólusonként kb .: 2 N
Húzóerő pólusonként kb .: 1 N
Dugaszolási ciklus: 100

Termék típus: Hüvelyház kábel

Kivitel: Alj

Sorok száma: 2

Jellemzők: Push-in rugós csatlakozóval

RM: 2.54 mm

Pólusok száma: 3

Szélesség: 8.12 mm

Névleges áram: 6 A

Névleges áramerősség, kerekítve: 6 A

Tartalom: 100 db

Max. AWG: 20

AWG min.: 26

Csupaszolási hossz (max.): 7 mm

Méret: (H x Sz x Ma) 15.85 x 8.12 x 10.5 mm

Csatlakozó: Push-in kapocs
Rugós kapocs

Gyártói szám: 1844581

Gyártói szín: Fekete

Szigetelőanyag: LCP

Érintkezőanyag: Cu-ötvözet, aranyozott

Dugóoldali érintkező felület: Arany

Névleges feszültség: 160 V

Magasság: 10.5 mm

Hossz: 15.85 mm

Keresztmetszet (max.): 0.5 mm²

Q (min.): 0.14 mm²

Hőmérséklet (max.): +100 °C

Hőmérséklet (min.): -40 °C

Gyártói szám: DFMC 0,5/ 3-ST-2,54

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2209471 Phoenix Contact Hüvelyház kábel Pólusok száma 3 Raszterméret: 2.54 mm 1844581 100 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209471 Phoenix Contact Hüvelyház kábel Pólusok száma 3 Raszterméret: 2.54 mm 1844581 100 db

Leírás

Az aranyozott érintkezési pontok hosszú távú stabil átviteli minőséget biztosítanak. Szerszám nélküli, időtakarékos push-in kapcsolat. A meghatározott érintkezési erő biztosítja a hosszú távú stabil érintkezést. Intuitív módon kezelhető a kontrasztos nyomógomboknak köszönhetően. Optimális a szűk telepítési helyzetekhez: működés és huzalcsatlakozás egy irányból.

Ez a szöveg gépi fordítással készült.
