Name: Phoenix Contact Hüvelyház kábel Pólusok száma 3 Raszterméret: 5 mm 1725510 250 db
Brand: Phoenix Contact
SKU: 2140976
Availability: BackOrder

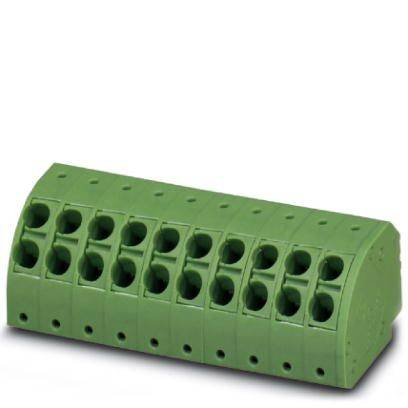

Egy zöld, módosított csatlakozóblokk több csatlakozási nyílással, amelyet elektromos kapcsolatok létesítésére használnak.

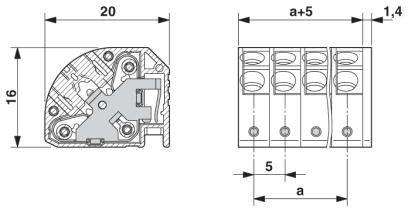

Műszaki rajz egy csatlakozóról méretekkel: magasság 16 mm, szélesség 20 mm, távolságrészlet 1,4 mm, érintkezők közötti távolság 5 mm.

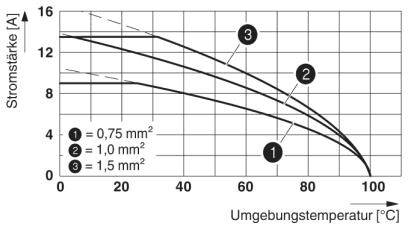

A diagram mutatja az áramerősséget a környezeti hőmérséklet függvényében a következő kábel keresztmetszeteknél: 0,75 mm², 1,0 mm², 1,5 mm².

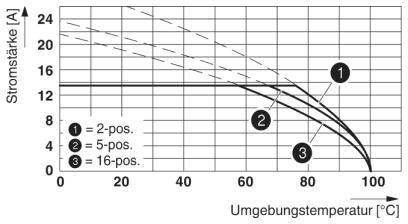

A diagram mutatja az áramerősséget [A] a környezeti hőmérséklet [°C] függvényében 2-, 5- és 16-pólusú csatlakozók esetében. Az áramerősség csökken a hőmérséklet emelkedésével.

1/4

Hasonló kivitel

Termék típus

Hüvelyház kábel

Kivitel

Alj

Sorok száma

5 mm

Pólusok száma

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

22 készlet

Szám (csomagméret 250 db)

készlet

Összesen (151 990 Ft / Darab)

151 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Dugórész

Tartalom, tartalmi egységek rendelésenként: 250 db
Sorok száma: 1
Pólusok száma: 3

Műszaki adatok

Csatlakozók száma: 6
Névleges keresztmetszet: 2,5 mm²
Szigetelőanyag csoport: I
Névleges impulzus feszültség (III / 3): 4 kV
Dugaszolható rendszer: COMBICON COMPACT PST 1.3
Rögzítés: nélkül
Potenciálok száma: 3
Magasság (magasság forrasztócsap nélkül): 16 mm

Termék típus: Hüvelyház kábel

Kivitel: Alj

Sorok száma: 1

Jellemzők: Push-in rugós csatlakozóval

RM: 5 mm

Pólusok száma sorozatonként: 3

Pólusok száma: 3

Szélesség: 16.4 mm

Névleges áram: 14 A

Névleges áramerősség, kerekítve: 14 A

Tartalom: 250 db

Max. AWG: 14

AWG min.: 24

Csupaszolási hossz (max.): 10 mm

Méret: (H x Sz x Ma) 20 x 16.4 x 16 mm

Csatlakozó: Push-in kapocs
Rugós kapocs

Gyártói szám: 1725510

Gyártói szín: Zöld

Szigetelőanyag: PA

Érintkezőanyag: Cu-ötvözet, ónozott

Dugóoldali érintkező felület: Ón

Névleges feszültség: 400 V

Magasság: 16 mm

Hossz: 20 mm

Keresztmetszet (max.): 2.5 mm²

Q (min.): 0.2 mm²

Gyártói szám: PTDA 2,5/ 3-PH-5,0

Sorozat: PTDA

Max. keresztmetszet, hajlékony: 2.5 mm²

Min. hajlékony keresztmetszet: 0.2 mm²

Merev keresztmetszet (max.): 2.5 mm²

Merev átmérő (min.): 0.2 mm²

Pólusszám: 3

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)
