Csatlakozók és kábelek Csatlakozók Nyák csatlakozó Tűsor-, hüvelysor rendszerek

Phoenix Contact Hüvelyház kábel Pólusok száma 4 Raszterméret: 3.5 mm 1790124 1 db

EAN:
Gyártól szám:
Rendelési szám:

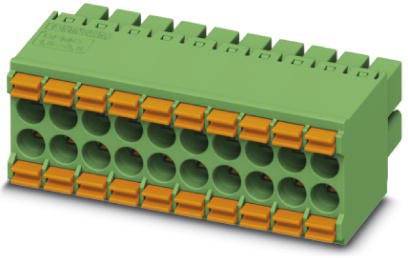

Zöld csatlakozómodul narancssárga karokkal, amelyet jellemzően elektronikus csatlakozásokhoz használnak.
Hasonló kivitel
Zöld csatlakozómodul narancssárga karokkal, amelyet jellemzően elektronikus csatlakozásokhoz használnak.

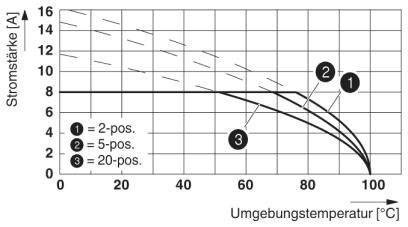

A diagram bemutatja az áramerősség (A) és a környezeti hőmérséklet (°C) közötti összefüggést, három görbe segítségével 2-, 5- és 20-POS esetében.

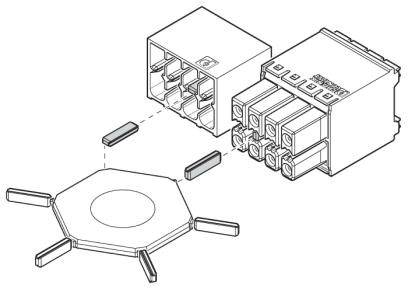

A diagram mutatja két csatlakozó összeköttetését egy hatszögletű adapter segítségével középen. A csatlakozók és az adapter fel vannak címkézve.

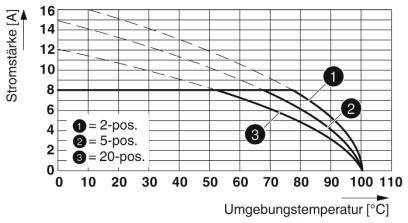

A diagram mutatja az áramerősséget amperben az környezeti hőmérséklet ellen Celsius-fokban. Három görbe jelöli a pozíciókat: 1 (2-poz.), 2 (5-poz.), 3 (20-poz.). Az áramerősség csökken a hőmérséklet emelkedésével.

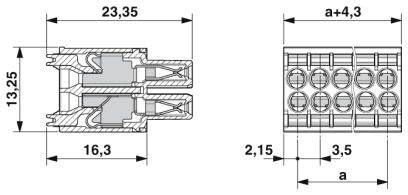

Műszaki rajz egy csatlakozóról méretekkel: szélesség 23,35 mm, magasság 13,25 mm, érintkezők közötti távolság 16,3 mm, mélység 2,15 mm.
1/5
Hasonló kivitel
Termék típus
Hüvelyház kábel
Kivitel
Alj
Sorok száma
2
RM
3.5 mm
Pólusok száma
4
Adatlap (PDF)
European union
Phoenix Contact
Szállítás: 10. 5. H.

17 db

Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
2039Ft
5
7% = 133Ft
1906Ft
10
9% = 186Ft
1853Ft
25
11% = 222Ft
1817Ft
50
13% = 262Ft
1777Ft
100
15% = 306Ft
1733Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft

Szám

Összesen (2039Ft / Darab)
2039Ft
ÁFA nélkül
14 napos visszavételi garancia
Jogellenes tartalom bejelentése
  • Főbb jellemzők
  • Műszaki adatok
  • Változatok
  • Dokumentumok és letöltések
  • Leírás
  • Gyakran együtt vásárolt

Főbb jellemzők

PC Board

  • Tartalom, tartalmi egységek rendelésenként: 1 db
  • Sorok száma: 2
  • Pólusok száma: 4

Műszaki adatok

  • Csatlakozók száma: 8
  • Szigetelőanyag csoport: I
  • Névleges impulzus feszültség (III / 3): 2,5 kV
  • Dugaszoló rendszer: MINI COMBICON - DFMC 1.5
  • Rögzítés: nélkül
  • Potenciálok száma: 8
  • Teljes magasság (magasság forrasztócsap nélkül): 13,25 mm
  • Környezeti hőmérséklet (szerelés): -5 ° C ... 100°C
  • Párosodási erő pólusonként kb .: 3 N
  • Húzóerő pólusonként kb. 2 N
  • Párosítási ciklusok: 25
Termék típus

Hüvelyház kábel

Kivitel

Alj

Sorok száma

2

Jellemzők

Push-in rugós csatlakozóval

RM

3.5 mm

Pólusok száma

4

Szélesség

14.8 mm

Névleges áram

8 A

Névleges áramerősség, kerekítve

8 A

Tartalom

1 db

Max. AWG

16

AWG min.

24

Csupaszolási hossz (max.)

10 mm

Méret

(H x Sz x Ma) 23.35 x 14.8 x 13.25 mm

Csatlakozó

Push-in kapocs

Rugós kapocs

Gyártói szám

1790124

Gyártói szín

Zöld

Szigetelőanyag

PA

Érintkezőanyag

Cu-ötvözet, ónozott

Dugóoldali érintkező felület

Ón

Névleges feszültség

160 V

Magasság

13.25 mm

Hossz

23.35 mm

Keresztmetszet (max.)

1.5 mm²

Q (min.)

0.2 mm²

Hőmérséklet (max.)

+100 °C

Hőmérséklet (min.)

-40 °C

Gyártói szám

DFMC 1,5/ 4-ST-3,5

Pólusszám

8

UKCA

Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Névleges áramerősség, kerekítve
Szélesség
Sorok száma
Pólusok száma
RM

Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 5 mm 1779725 1 db
Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 5 mm 1779725 1 db

2209350


12 A
59.8 mm
1
10
5 mm
Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 3.5 mm 1790182 1 db
Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 3.5 mm 1790182 1 db

2209366


8 A
35.8 mm
2
10
3.5 mm
Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 3.5 mm 1790564 1 db
Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 3.5 mm 1790564 1 db

2209378


8 A
41.9 mm
2
10
3.5 mm
Phoenix Contact Hüvelyház kábel Pólusok száma 11 Raszterméret: 3.5 mm 1790577 1 db
Phoenix Contact Hüvelyház kábel Pólusok száma 11 Raszterméret: 3.5 mm 1790577 1 db

2209379


8 A
45.4 mm
2
11
3.5 mm
Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 5.08 mm 1808967 1 db
Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 5.08 mm 1808967 1 db

2209402


12 A
59.92 mm
1
10
5.08 mm
Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 3.81 mm 1817505 1 db
Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 3.81 mm 1817505 1 db

2209422


8 A
45.03 mm
1
10
3.81 mm
Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 2.54 mm 1821177 1 db
Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 2.54 mm 1821177 1 db

2209442


6 A
25.9 mm
1
10
2.54 mm
Phoenix Contact Hüvelyház kábel Pólusok száma 11 Raszterméret: 2.54 mm 1821180 1 db
Phoenix Contact Hüvelyház kábel Pólusok száma 11 Raszterméret: 2.54 mm 1821180 1 db

2209443


6 A
28.44 mm
1
11
2.54 mm
Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 5.08 mm 1848795 1 db darab
Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 5.08 mm 1848795 1 db darab

2209480


12 A
50.8 mm
10
5.08 mm
Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 5.08 mm 1849163 1 db darab
Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 5.08 mm 1849163 1 db darab

2209481


12 A
10
5.08 mm

Dokumentumok és letöltések

Adatlap

European union

Adatlap 2209365 Phoenix Contact Hüvelyház kábel Pólusok száma 4 Raszterméret: 3.5 mm 1790124 1 db

Adatlap 2209365 Phoenix Contact Hüvelyház kábel Pólusok száma 4 Raszterméret: 3.5 mm 1790124 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209365 Phoenix Contact Hüvelyház kábel Pólusok száma 4 Raszterméret: 3.5 mm 1790124 1 db

Leírás

Szerszám nélküli, időtakarékos push-in kapcsolat. A meghatározott érintkezési erő biztosítja a hosszú távú stabil érintkezést. Intuitív módon kezelhető a kontrasztos nyomógomboknak köszönhetően. Optimális a szűk telepítési helyzetekhez: működés és huzalcsatlakozás egy irányból.

Ez a szöveg gépi fordítással készült.

Leírás

Szerszám nélküli, időtakarékos push-in kapcsolat. A meghatározott érintkezési erő biztosítja a hosszú távú stabil érintkezést. Intuitív módon kezelhető a kontrasztos nyomógomboknak köszönhetően. Optimális a szűk telepítési helyzetekhez: működés és huzalcsatlakozás egy irányból.

Ez a szöveg gépi fordítással készült.
