Name: Phoenix Contact Hüvelyház kábel Pólusok száma 5 Raszterméret: 7.62 mm 1996155 50 db
Brand: Phoenix Contact
SKU: 2209583
Availability: BackOrder

Zöld elektromos csatlakozó öt érintkezős foglalattal, amelyet kábelek bekötésére használnak elektromos készülékekben.

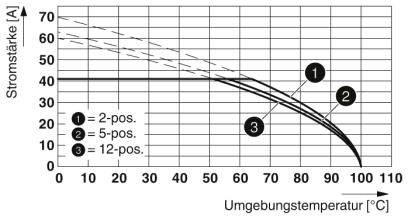

A diagram mutatja az áramerősséget [A] a környezeti hőmérséklet [°C] függvényében. Három görbe: '2-poz.', '5-poz.', '12-poz.' Az áramerősség csökkenése a hőmérséklet emelkedésével.

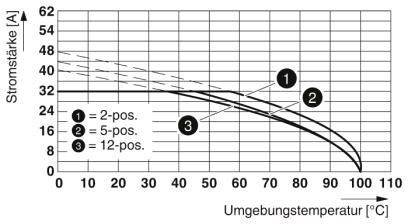

A diagram bemutatja az áramerősséget amperben a környezeti hőmérséklet függvényében Celsius-fokban, három kapcsolóállás (2, 5, 12) esetén.

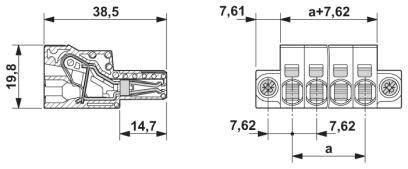

Műszaki rajz egy elektromos csatlakozó méreteiről. A részletek tartalmazzák a szélességet, hosszúságot és a furatközi távolságokat.

1/4

Hasonló kivitel

Termék típus

Hüvelyház kábel

Kivitel

Alj

Sorok száma

7.62 mm

Pólusok száma

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

11 készlet

Szám (csomagméret 50 db)

készlet

Összesen (121 990 Ft / Darab)

121 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

PC Board

Tartalom, tartalmi egységek rendelésenként: 50 db
Sorok száma: 1
Pólusok száma: 5

Műszaki adatok

Csatlakozók száma: 5
Névleges keresztmetszet: 6 mm²
Szigetelőanyag csoport: I
Névleges impulzus feszültség (III / 3): 8 kV
Dugaszoló rendszer: POWER COMBICON 5
Rögzítés: csavar karima
Potenciálok száma: 5
Magasság (magasság forrasztócsap nélkül): 19,8 mm
Környezeti hőmérséklet (szerelés): -5 ° C ... 100°C
Párosodási erő pólusonként kb .: 5 N
Húzóerő pólusonként kb. 4 N
Párzási ciklusok: 50

Termék típus: Hüvelyház kábel

Kivitel: Alj

Sorok száma: 1

Jellemzők: Push-in rugós csatlakozóval

RM: 7.62 mm

Pólusok száma: 5

Szélesség: 53.32 mm

Névleges áram: 41 A

Névleges áramerősség, kerekítve: 41 A

Tartalom: 50 db

Max. AWG: 8

AWG min.: 24

Csupaszolási hossz (max.): 15 mm

Méret: (H x Sz x Ma) 38.5 x 53.32 x 19.8 mm

Csatlakozó: Push-in kapocs
Rugós kapocs

Gyártói szám: 1996155

Gyártói szín: Zöld

Szigetelőanyag: PA

Érintkezőanyag: Cu-ötvözet, ónozott

Dugóoldali érintkező felület: Ón

Névleges feszültség: 1000 V

Magasság: 19.8 mm

Hossz: 38.5 mm

Keresztmetszet (max.): 10 mm²

Q (min.): 0.2 mm²

Hőmérséklet (max.): +100 °C

Hőmérséklet (min.): -40 °C

Gyártói szám: SPC 5/ 5-STF-7,62

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Névleges áramerősség, kerekítve

Pólusok száma

Szélesség

Phoenix Contact Hüvelyház kábel MSTB Pólusok száma 14 Raszterméret: 5.08 mm 1859292 1 db darab

Rendelési szám:2209484

Szállítás: 10. 30. [P.]

23 dbConrad Electronic

12 A

5.08 mm

81.24 mm

Min.: 1

Többszörös: 1

7290Ft^*

Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 2.54 mm 1821177 1 db

Rendelési szám:2209442

Szállítás: 10. 30. [P.]

43 dbConrad Electronic

6 A

2.54 mm

25.9 mm

Min.: 1

Többszörös: 1

3390Ft^*

Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 3.5 mm 1790182 1 db

Rendelési szám:2209366

Szállítás: 10. 30. [P.]

41 dbConrad Electronic

8 A

3.5 mm

35.8 mm

Min.: 1

Többszörös: 1

6390Ft^*

Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 3.5 mm 1790564 1 db

Rendelési szám:2209378

Szállítás: 10. 30. [P.]

50 dbConrad Electronic

8 A

3.5 mm

41.9 mm

Min.: 1

Többszörös: 1

5590Ft^*

Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 3.81 mm 1817505 1 db

Rendelési szám:2209422

Szállítás: 12. 11. [P.]

Conrad Electronic

8 A

3.81 mm

45.03 mm

Min.: 50

Többszörös: 50

4790Ft^*

Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 5 mm 1779725 1 db

Rendelési szám:2209350

Hamarosan elérhető

Conrad Electronic

12 A

5 mm

59.8 mm

Min.: 1

Többszörös: 1

6490Ft^*

Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 5 mm 1909294 1 db

Rendelési szám:2209516

Szállítás: 11. 10. [K.]

Conrad Electronic

12 A

5 mm

50.1 mm

Min.: 1

Többszörös: 1

3290Ft^*

Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 5 mm 1910283 50 db

Rendelési szám:2209520

Szállítás: 11. 10. [K.]

1 készletConrad Electronic

12 A

5 mm

60.02 mm

Min.: 1

Többszörös: 1

187 990 Ft^*

Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 5.08 mm 1808967 1 db

Rendelési szám:2209402

Szállítás: 10. 30. [P.]

10 dbConrad Electronic

12 A

5.08 mm

59.92 mm

Min.: 1

Többszörös: 1

4390Ft^*

Phoenix Contact Hüvelyház kábel Pólusok száma 10 Raszterméret: 5.08 mm 1848795 1 db darab

Rendelési szám:2209480

Szállítás: 10. 30. [P.]

11 dbConrad Electronic

12 A

5.08 mm

50.8 mm

Min.: 1

Többszörös: 1

3290Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2209583 Phoenix Contact Hüvelyház kábel Pólusok száma 5 Raszterméret: 7.62 mm 1996155 50 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209583 Phoenix Contact Hüvelyház kábel Pólusok száma 5 Raszterméret: 7.62 mm 1996155 50 db

Leírás

Szerszám nélküli, időtakarékos push-in kapcsolat. A meghatározott érintkezési erő biztosítja a hosszú távú stabil érintkezést. A rögzített csavarhúzóval nyitott csatlakozótér lehetővé teszi a vezeték kényelmes csatlakoztatását. Beépített acélrugó a további biztonság érdekében hőmérsékleti és teljesítményingadozások esetén. Optimális a szűk telepítési helyzetekhez: működés és huzalcsatlakozás egy irányból. Csavarozható karima a maximális mechanikai stabilitás érdekében. 600 V UL jóváhagyás a legkisebb méretekkel.

Ez a szöveg gépi fordítással készült.
