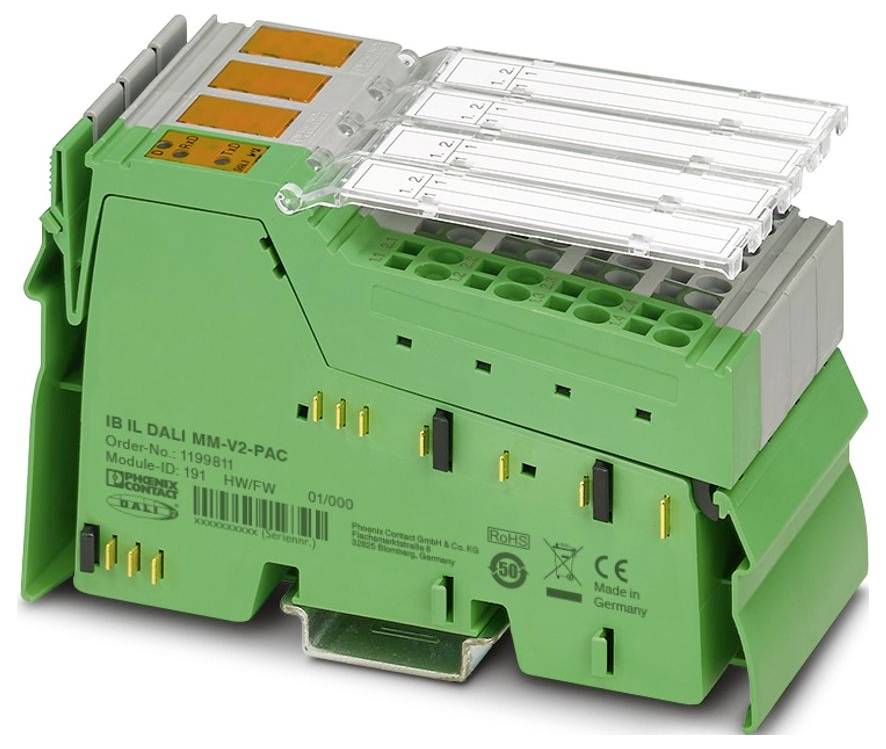

Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Kommunikációs modul 24 V/DC, 15 V/DC, 7.5 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (177 157 Ft / Darab)
177 157 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Soros
- Kialakítás: moduláris
- Csatlakozás típusa: Húzórugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,08 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 48,8 mm
- Magasság: 119,8 mm
- Mélység: 71,5 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... ... 55 °C
- Környezeti hőmérséklet (tárolás/szállítás): -25 °C ... 85 °C
- Szerelési típus: DIN sínre szerelhető
- Megengedett páratartalom (üzemi): 10% ... 95% (a DIN EN 61131-2 szerint)
- Csatlakozó megnevezése: Inline csatlakozó
- Csupaszolási hossz: 8 mm
- Átviteli sebesség: 500 kbit/s
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Légnyomás (üzemi): 80 kPa ... 106 kPa (legfeljebb 2000 m tengerszint feletti magasságig)
- Szállítási terjedelem: beleértve az inline csatlakozókat és a feliratozó mezőket
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 10% ... 95% (a DIN EN 61131-2 szerint)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvét: max. 230 mA
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Név: DALI
- Légnyomás (tárolás/szállítás): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Különleges jellemzők: Több masterre alkalmas; integrált DALI tápegység
- Átviteli sebesség: 1200 bit/s
- Energiafogyasztás: 3,5 W (A teljesítményveszteség mértéke jelentősen függ a busz aktivitásától, amelyet maga a terminál csak részben befolyásol. A maximális teljesítményveszteség akkor érhető el, amikor más résztvevők minimális szünetekkel foglalják el a DALI buszt, maga a terminál nem ad ki jelet, és ugyanakkor a 220 mA-es DALI áramot teljes mértékben kihasználják.
- Méretekkel kapcsolatos megjegyzés: Ház méretei
- Tápfeszültség: 24 V DC (potenciáláthidalón keresztül)
- Kimeneti áram rövidzárlat esetén: max. 250 mA
- Sorba épített helyi busz: Sorba épített helyi busz
- Modul: Modul
- Személyazonosító kód (dec.): 191
- Azonosító kód (hex): BF
- Hosszkód (hex): 06
- Hosszkód (dec.): 06
- Folyamatadat-csatorna: 96 bit
- Beviteli címtartomány: 12 bájt
- Kimeneti címtartomány: 12 bájt
- Regiszterhossz: 96 bit
- Potenciálok: Logikai tápellátás (UL): Potenciálok: Logikai tápellátás (UL)
- Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
- Beépített csatlakozó: Beépített csatlakozó
- Diagnosztikai üzenetek: Igen. Nincsenek perifériahibák | DALI-specifikus hibák az alkalmazás szintjén.
- Telepítési hely: Vezérlőszekrény
- Áramterhelhetőség: max. 220 mA (buszterhelés)
- Potenciál: A fő kerület (UM) ellátása: Potenciál: A fő kerület (UM) ellátása
- Potenciál: Potenciál
- Terepi busz: DALI: Terepi busz: DALI
- Védettség: Buszvédelem max. 250 V AC-ig
- Tesztfeszültség: 7,5 V tápellátás (buszlogika) / 24 V tápellátás (perifériák) és funkcionális földelés (FE): 500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: 7,5 V tápfeszültség (buszlogika) / DALI busz: 1,5 kV AC, 50 Hz, 1 perc
- Tesztfeszültség: 24 V tápellátás (perifériák) / DALI busz: 1,5 kV AC, 50 Hz, 1 perc
- Termék típus
Kommunikációs modul
- Gyártói szám
IB IL DALI MM-V2-PAC
- Üzemi feszültség
24 V/DC
15 V/DC
7.5 V/DC
- Magasság
119.8 mm
- Hossz
71.5 mm
- Szélesség
48.8 mm
IP20
- Méret
(H x Sz x Ma) 71.5 x 48.8 x 119.8 mm
- Csatlakozási technika
Vonórugós csatlakozó
- Csatlakozó
Vonórugós csatlakozó
- Áramfelvét (max.)
230 mA
- Gyártói szám
1199811
- Kivitel
moduláris;
- Szerelési mód
szerelősínek
- Max. környezeti hőmérséklet
55 °C
- Környezeti hőmérséklet (min.)
-25 °C
- Logikai feszültség UL
7.5 V/DC
- Mélység
71.44238 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3566133 Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Kommunikációs modul 24 V/DC, 15 V/DC, 7.5 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3566133 Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Kommunikációs modul 24 V/DC, 15 V/DC, 7.5 V/DC
Leírás
Inline, DALI master, multimaster képes, integrált DALI tápegység, átviteli sebesség a lokális buszon: 500 kbit/s, védettség: IP20, inline csatlakozókkal és feliratozó mezőkkel együtt
