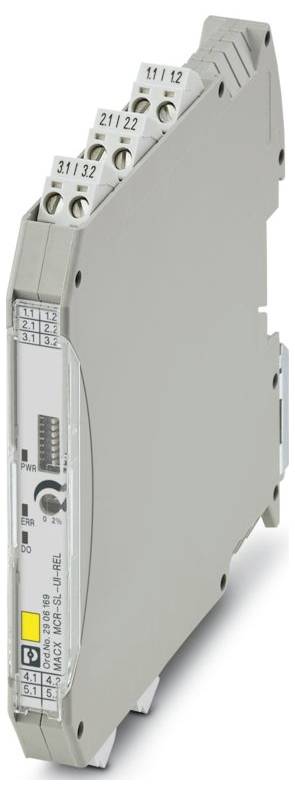

Phoenix Contact MACX MCR-SL-UI-REL 2906169 Határérték kapcsoló 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Határérték kapcsoló
Bemenő jel max. (áram)
21 mA
Bemenő jel max. (feszültség)
10.5 V
Gyártói szám
MACX MCR-SL-UI-REL
Méret
(H x Sz x Ma) 113.7 x 12.5 x 112.5 mm
Adatlap (PDF)
Szám
Összesen (109 441 Ft / Darab)
109 441 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: MACX Analog
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 24 ... 14
- Szélesség: 12,5 mm
- Magasság: 112,5 mm
- Mélység: 113,7 mm
- Szín: szürke (RAL 7042)
- Ház anyaga: PA 6.6-FR
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -20 °C ... 65 °C (bármilyen beépítési pozíció)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Szabványok/előírások: GB/T 3836.1; GB/T 3836.3; GB/T 3836.8
- Megjegyzés: Az interferencia folyamat során kisebb eltérések előfordulhatnak.
- Szerelési típus: DIN sínre szerelhető
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csupaszolási hossz: 7 mm
- ATEX: ATEX
- IECEx: IECEx
- Jelölés: c
- UL, USA / Kanada: UL, USA / Kanada
- Teljesítményveszteség: 0,9 W
- Tápfeszültség tartomány: 9,6 V DC ... 30 V DC
- CE: CE
- Tanúsítvány: DNV 21.0089 X
- Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
- Interferencia sugárzás: Interferencia sugárzás
- Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
- INMETRO: INMETRO
- Zavarvédettség EN 61000-6-2
- Állapotjelző: Zöld LED (tápfeszültség); sárga LED (kapcsoló kimenet); villogó piros LED (hálózati vagy érzékelőhiba, ERR)
- Galvanikus leválasztás a bemenet és a kimenet között: igen
- Ellátás: Ellátás
- Tipikus áramfelvétel: 38 mA (24 V DC)
- Maximális áramfelvétel: 90 mA (10 V DC)
- Szigetelés: Biztonságos elválasztás
- Érintkező konfiguráció: 1 váltóérintkező
- Éghetőségi osztály az UL 94 (ház) szerint: V0 (ház)
- Hajóépítési adatok: Hajóépítési adatok
- Hőmérséklet: B
- Páratartalom: B
- Rezgés: A
- EMC: A
- Burkolat: A fedélzetre történő telepítéskor biztosítani kell a szabályoknak megfelelő védelmet.
- Névleges szigetelési feszültség: 375 V AC
- Tesztfeszültség: 2,5 kV AC (50 Hz, 60 s)
- Funkcionalitás: Funkcionalitás
- Érintkező anyaga: AgSnO2, kemény aranyozással
- CCC / Kínai Ex: CCC / Kínai Ex
- GB szabvány: GB szabvány
- Galvanikus leválasztás: Galvanikus leválasztás
- Bemeneti ellenállás árambemenet: 28 Ω
- Maximális hőmérsékleti együttható: 0,01%/K
- Maximális átviteli hiba: 0,1%
- Energiafogyasztás: ≤ 1,2 W
- Bemeneti jeláram: 0,2 mA ... 20 mA; 0,18 mA ... 21 mA (maximális tartomány)
- Mélység NS 35/7,5: 114,5 mm (az EN 60715 szabvány szerinti NS 35/7,5 szerelősínre pattintva)
- Konfiguráció: DIP kapcsolók
- Bemeneti jelfeszültség: 0,1 V ... 10 V; 0,1 V ... 10,5 V (maximális tartomány)
- Kapcsolás: Relé: Kapcsolás: Relé
- Maximális kapcsolási áram: ≤ 4 A AC (cos phi = 1); ≤ 1 A DC (ohmos terhelés, 24 V DC, 50 mW); ≤ 0,2 A DC (ohmos terhelés, 120 V DC)
- Ex telepítés (EPL): Gc; Div. 2
- Jel: Feszültség/Áram: Jel: Feszültség/Áram
- Biztonsági integritási szint (SIL, IEC 61508): Biztonsági integritási szint (SIL, IEC 61508)
- Galvanikus leválasztás bemenet/kimenet/tápellátás IEC/EN 61010-1: Galvanikus leválasztás bemenet/kimenet/tápellátás IEC/EN 61010-1
- Bemeneti ellenállásfeszültség bemenet: 100 kΩ
- Lépésválasz (0-99%): ≤ 22 ms
- Mérőaljzat: Mérőaljzat
- Átmérő (max) 2 mm
- Szisztematikus képesség: Szisztematikus képesség
- Vonalhiba-észlelés: 0,1 mA (vezetékszakadás); 21,1 mA (rövidzárlat)
- Kapcsolási küszöbérték "0" jeláram: DIP kapcsolókkal (1,25%-os lépésekben) és potenciométerrel állítható (lineáris a DIP kapcsolókkal beállított kapcsolási küszöb 2%-áig)
- Kapcsolási hiszterézis: ki: kb. 0,5%, be: kb. 1%
- Teljesítményszint (ISO 13849): Teljesítményszint (ISO 13849)
- Kapcsolási pont pontossága: 0,1%
- Galvanikus leválasztás kimenet/tápellátás IEC/EN 60079-7: Galvanikus leválasztás kimenet/tápellátás IEC/EN 60079-7
- Galvanikus leválasztás bemenet/kimenet, tápegység IEC/EN 60079-7: Galvanikus leválasztás bemenet/kimenet, tápegység IEC/EN 60079-7
- Névleges tápfeszültség tartomány: 12 V DC ... 24 V DC -20% ... +25 %
- Maximális teljes feszültségbemeneti hiba: ± 10 mV
- Maximális teljes árambemeneti hiba: ± 20 µA
- Gyártói szám
MACX MCR-SL-UI-REL
- Termék típus
Határérték kapcsoló
- Bemenő jel max. (áram)
21 mA
- Bemenő jel max. (feszültség)
10.5 V
- Méret
(H x Sz x Ma) 113.7 x 12.5 x 112.5 mm
- Csatlakozó
Csavaros csatlakozó
- Bemenő jel (feszültség)
0.1 V ... 10 V;0.1 V ... 10.5 V (Maximalbereich)
- Bemenő jel (áram)
0.2 mA ... 20 mA;0.18 mA ... 21 mA (Maximalbereich)
- Tartalom
1 db
- Konfiguráció
DIP kapcsoló
- Szélesség
12.5 mm
- Magasság
112.5 mm
- Hossz
113.7 mm
- Max. környezeti hőmérséklet
65 °C
- Környezeti hőmérséklet (min.)
-20 °C
- Tápfeszültség
24 V/DC
- Tápfeszültség U(B)
12 V DC ... 24 V DC -20 % ... +25 %
- Max. keresztmetszet, hajlékony
2.5 mm²
- Merev keresztmetszet (max.)
2.5 mm²
- Min. hajlékony keresztmetszet
0.2 mm²
- Merev átmérő (min.)
0.2 mm²
- Mélység
113.7 mm
IP20
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579902 Phoenix Contact MACX MCR-SL-UI-REL 2906169 Határérték kapcsoló 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579902 Phoenix Contact MACX MCR-SL-UI-REL 2906169 Határérték kapcsoló 1 db
Leírás
Végálláskapcsoló bemenettel aktív áram- és feszültségjelekhez, valamint határérték relé kimenettel (váltó). DIP kapcsolókkal és potenciométerrel állítható, galvanikus 3-utas leválasztás, SIL2 (SC3) szintig, PLc Cat.1, csavaros csatlakozók.
