Name: Phoenix Contact MACX-MR-C-10 1336510 Felügyelő relé Relé kimenetek száma: 2
Brand: Phoenix Contact
SKU: 3586763
Availability: SoldOut

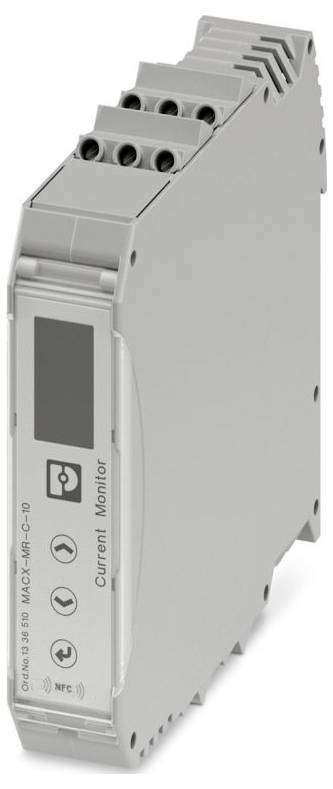

Egy kompakt szürke áramerősség-monitorozó eszköz négy csatlakozóval és egy kis kijelzővel, amelyet elektromos rendszerekben az áramerősség áramlásának megfigyelésére használnak.

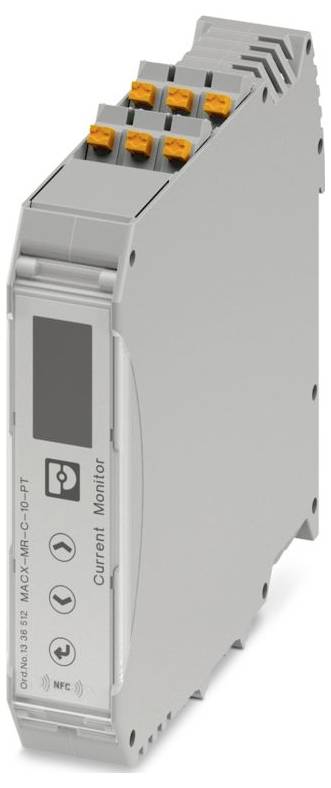

Hasonló kivitel

Termék típus

Felügyelő relé

Relé kimenetek száma

Gyártói szám

MACX-MR-C-10

Mérési bemenetek

Messeingang

Méret

(H x Sz x Ma) 114 x 22.5 x 109 mm

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Nem elérhető

Összesen (89 990 Ft / Darab)

89 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csatlakozás: csavaros csatlakozóval
Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm (5 font ... 7 font hüvelyk)
Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Vezető keresztmetszete AWG: 24 ... 14
Szélesség: 22,5 mm
Magasság: 109 mm
Mélység: 114 mm
Gyúlékonysági osztály az UL 94 szerint: V0
Környezeti feltételek: Környezeti feltételek
Védettség: IP40 (ház); IP20 (csatlakozók)
Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Szabványok/előírások: EN 61000-6-4
Túlfeszültség kategória: III
Szennyezési fok: 3
Megengedett páratartalom (üzemi): 10% ... 95%
Sokk (működési): 1. kategória
Rezgés (üzemeltetés): B osztály
Csupaszolási hossz: 10 mm
Tetszés szerinti beépítési pozíció
Frekvenciatartomány: 48 Hz ... 400 Hz
Jelölés: GB/T 14048.5
UL, USA / Kanada: UL, USA / Kanada
Maximális teljesítményveszteség névleges körülmények között: 15 W
Működési mód: Zárt áramkörű áram vagy vezetékszakadás elve
Tápfeszültség tartomány: 24 V AC ... 240 V AC -15% ... +10%; 24 V egyenáram ... 240 V egyenáram -25% ... +30 %
CE: CE
Névleges teljesítményfelvétel: 15 VA (1,5 W)
Funkció: Áramhiány; Túláram; Ablak
Szerelési utasítások: NS 35 szabványsínre az EN 60715 szabvány szerint
Szabványos megnevezés: EN 50155, GB/T 25119
Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
Kisfeszültségű irányelv: Megfelelőség az LV irányelvnek
Interferencia sugárzás: Interferencia sugárzás
Zavarvédettség EN 61000-6-2
Maximális kapcsolási feszültség: 250 V AC
Bemeneti áramtartomány: 0 A AC/DC ... 10 A AC/DC
Ellátás: Ellátás
Érintkezőkonfiguráció: 2 potenciálmentes váltóérintkező
Névleges szigetelési feszültség: 600 V
Kapcsolás: Kapcsolás
Vasúti irányelv: Vasúti irányelv
Érintkező anyaga: AgSnO2
Maximális megszakítóképesség (ohmos terhelés): 2000 VA (8 A/250 V AC)
Elektromos élettartam: kb. 1 x 10⁵ kapcsolási ciklus, ohmos terhelés 2000 V A
Névleges lökőfeszültség-állóság: 6 kV
Kimeneti biztosíték: 8 A (gyors kioldású)
Újraindítási idő: 200 ms
Vasúti járműveken található elektronikus berendezések: Vasúti járműveken található elektronikus berendezések
Szigetelési tulajdonságok: Vasúti irányelv: Szigetelési tulajdonságok: Vasúti irányelv
Hálózati típus: 1 fázisú
Galvanikus leválasztás: 300 V
Bemenet megnevezése: Mérési bemenet
Mérési változó: DC, AC szinuszhullám (40 Hz ... 500 Hz)
Túláramállóság: 15 A AC/DC
Bemeneti ellenállás árambemenet: 5 mΩ
Maximális hőmérsékleti együttható: 0,05%/K
Indítási késleltetés beállítási tartománya: 0 s ... 99,9 másodperc
Alapvető pontosság: 1% (> 1 A, ±10 mA (0 … 1 A)
Ismétlési pontosság 0,5 %
Szigetelőanyag típusa ház: PBT
CCC: CCC
Üzemi hőmérsékleti osztály: OT4
Kiterjesztett üzemi hőmérsékleti osztály indításkor: ST2
Hőmérsékletváltozási osztály: H1
Tápellátás megszakítása/tápellátás kapcsolása: S2;S3/C1;C2
Veszélyességi szintek: HL1;HL2;HL3
Védőbevonat: PC2

Gyártói szám: MACX-MR-C-10

Termék típus: Felügyelő relé

Relé kimenetek száma: 2

Mérési bemenetek: Messeingang

Méret: (H x Sz x Ma) 114 x 22.5 x 109 mm

Szélesség: 22.5 mm

Magasság: 109 mm

Hossz: 114 mm

Mélység: 114 mm

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3586763 Phoenix Contact MACX-MR-C-10 1336510 Felügyelő relé Relé kimenetek száma: 2

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3586763 Phoenix Contact MACX-MR-C-10 1336510 Felügyelő relé Relé kimenetek száma: 2

Leírás

Áramfigyelő relé, széles tápfeszültség-tartomány 24 V AC/DC … 240 V AC/DC, állítható küszöbértékekkel, megszólalási késleltetéssel és konfigurálható funkciókkal.
