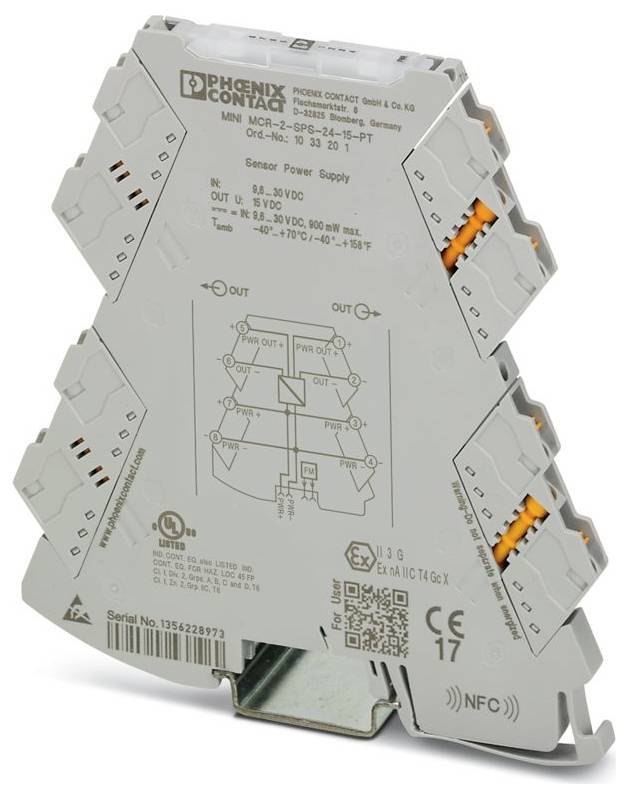

Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Állandó feszültségforrás 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Állandó feszültségforrás
Gyártói szám
MINI MCR-2-SPS-24-15-PT
Méret
(H x Sz x Ma) 119.2 x 6.2 x 109.81 mm
Csatlakozó
Push-In rugóerős csatlakozás
Kimenő jel (feszültség)
15 V
Adatlap (PDF)
18 db
Szám
Összesen (37 000 Ft / Darab)
37 000 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: MINI Analog Pro
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,14 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 2,5 mm² (érintkezős csatlakozóval); 0,14 mm² ... 2,5 mm² (hüvely nélkül)
- Vezető keresztmetszete AWG: 24 ... 12 (rugalmas)
- Szélesség: 6,2 mm
- Magasság: 109,81 mm
- Mélység: 119,2 mm
- Szín: szürke (RAL 7042)
- Ház anyaga: PBT
- Környezeti feltételek: Környezeti feltételek
- Védettségi besorolás: IP20 (UL által nem minősített)
- Környezeti hőmérséklet (üzemi): -40 °C ... 70 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: GB/T 3836.1; GB/T 3836.3
- Megjegyzés: Az interferencia folyamat során kisebb eltérések előfordulhatnak.
- Szerelési típus: DIN sínre szerelhető
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csupaszolási hossz: 10 mm
- Tetszés szerinti beépítési pozíció
- ATEX: ATEX
- IECEx: IECEx
- Jelölés: UL 508 minősítésű; I. osztály, 2. kategória, A, B, C, D T6 csoportok; I. osztály, 2. zóna, IIC T6 csoport
- UL, USA / Kanada: UL, USA / Kanada
- Vasúti járművek tűzvédelme (DIN EN 45545-2) R22: HL 1 - HL 2
- Vasúti járművek tűzvédelme (DIN EN 45545-2) R23: HL 1 - HL 2
- Vasúti járművek tűzvédelme (DIN EN 45545-2) R24: HL 1 - HL 2
- Tápfeszültség tartomány: 9,6 V DC ... 30 V DC (A kalapsínre szerelhető buszcsatlakozó (ME 6.2 TBUS-2 1.5/5-ST-3.81 GN, cikkszám: 2869728) a tápfeszültség áthidalására használható; az EN 60715 szabványnak megfelelően egy 35 mm-es kalapsínre pattintható)
- CE: CE
- Tanúsítvány: DNV GL TAA000021E 1. változat
- Telepítési megjegyzés: A kalapsínre szerelhető buszcsatlakozó a tápfeszültség áthidalására használható; az EN 60715 szabványnak megfelelően egy 35 mm-es kalapsínre pattintható.
- Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
- Interferencia sugárzás: Interferencia sugárzás
- Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
- Zavarvédettség EN 61000-6-2
- Állapotjelző: Zöld LED (tápfeszültség)
- Galvanikus leválasztás a bemenet és a kimenet között: igen
- Ellátás: Ellátás
- Tipikus energiafogyasztás:< 38,2 mA (24 V);< 79,8 mA (12 V)
- Rövidzárlati áram:> 35 mA
- Használati korlátozás: Használati korlátozás
- EMC megjegyzés: EMC: A osztályú termék, lásd a gyártói nyilatkozatot a letöltési területen
- Kimeneti áram: ≤ 30 mA
- Szigetelés: megerősített szigetelés
- Hajóépítési adatok: Hajóépítési adatok
- Hőmérséklet: B
- Páratartalom: B
- Rezgés: A
- EMC: A
- Burkolat: A fedélzetre történő telepítéskor biztosítani kell a szabályoknak megfelelő védelmet.
- Névleges szigetelési feszültség: 300 Vrms
- Tesztfeszültség: 3 kV AC (50 Hz, 60 s)
- CCC / Kínai Ex: CCC / Kínai Ex
- GB szabvány: GB szabvány
- Galvanikus leválasztás: Galvanikus leválasztás
- Maximális hőmérsékleti együttható:< 0,01%/K
- Maximális átviteli hiba: ≤ 0,4% (a végső értékre vetítve)
- Energiafogyasztás:< 900 mW (9,6 V egyenáram)
- Adó tápfeszültsége: 15 V
- Jel: Feszültség: Jel: Feszültség
- Bemeneti jelfeszültség: 9,6 V DC ... 30 V DC
- Ex telepítés (EPL): Gc; Div. 2
- Galvanikus leválasztás bemenet/kimenet/tápellátás IEC/EN 61010-1: Galvanikus leválasztás bemenet/kimenet/tápellátás IEC/EN 61010-1
- Maximális kimeneti jelfeszültség: 15 V DC
- Kimeneti feszültség vezetékszakadás esetén: 15 V
- Fodrozódás:< 20 mVSS (600 Ω)
- Gyártói szám
MINI MCR-2-SPS-24-15-PT
- Termék típus
Állandó feszültségforrás
- Méret
(H x Sz x Ma) 119.2 x 6.2 x 109.81 mm
- Csatlakozó
Push-In rugóerős csatlakozás
- Kimenő jel (feszültség)
15 V
- Kimenő jel (áram)
≤ 30 mA
- Bemenő jel (feszültség)
9.6 V DC ... 30 V DC
- Tartalom
1 db
- Szélesség
6.2 mm
- Magasság
109.81 mm
- Hossz
119.2 mm
- Max. környezeti hőmérséklet
70 °C
- Környezeti hőmérséklet (min.)
-40 °C
- Tápfeszültség
30 V/DC
- Tápfeszültség U(B)
9.6 V DC ... 30 V DC
- Max. keresztmetszet, hajlékony
2.5 mm²
- Merev keresztmetszet (max.)
2.5 mm²
- Min. hajlékony keresztmetszet
0.14 mm²
- Merev átmérő (min.)
0.2 mm²
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3562023 Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Állandó feszültségforrás 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3562023 Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Állandó feszültségforrás 1 db
Leírás
Állandó feszültségforrás dugaszolható csatlakozástechnikával nagy pontosságú, állandó 15 V-os feszültség előállításához és saját tápegység nélküli érzékelők táplálásához. Push-in csatlakozástechnika.
