Phoenix Contact PACT RCP-4000A-1A-D140-10M 1033483 Áramátalakító modul Elsődleges áram 4000 A Másodlagos áram 1 A Vezeté
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
53 db
Helyettesítő termékek megjelenítése
Szám
Összesen (158 260 Ft / Darab)
158 260 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
Áramátalakító
- Primer áram 4000 A
- Szekunder áram 1 A
- Vezeték átvezetési átmérő 140 mm
Műszaki adatok
- Csatlakozás: csavaros csatlakozóval
- Környezeti hőmérséklet (működés): -30 ° C - +80 ° C (mérőtekercs), -20 ° C - +70 ° C (adó)
- Védettségű mérőtekercs: IP67
- Védettségű adó: IP20
- Ház anyaga: PC
- Tekercs anyaga: Elastollan
- Vezető keresztmetszete: 0,2 mm² - 2,5 mm²
- Vezető keresztmetszete AWG: 24 - 14
- Csupaszolási hossz: 7 mm
- Csavarmenet: M3
- Névleges szigetelési feszültség: 1000 V / AC (CAT III), 600 V AC (CAT IV)
- Névleges tápfeszültség: 24 V / DC
- Maximális áramfelvétel: 190 mA
- Teljesítményfelvétel: 4 W
- Frekvencia mérési tartomány: 40 Hz - 20000 Hz
- Bemeneti jel: 100 mV
- Bemeneti impedancia: 27 kΩ (legkisebb mérési tartomány)
- Kimeneti jel: 100 mV
- Kimeneti jeláram: 0 A AC - 1 A
- Terhelés: 0–1,5 Ω
- A mérőtekercs hossza: 450 mm
- A mérőtekercs átmérője: 8,3 mm
- A jelvezeték hossza: 10000 mm
- Csatlakozás neve: adóoldal
- Meghúzási nyomaték: 0,5 Nm - 0,6 Nm
- Termék típus
Áramátalakító modul
- Elsődleges áram
4000 A
- Másodlagos áram
1 A
1.5 VA
- Vezeték átvezetési átmérő
140 mm
- Gyártói szám
PACT RCP-4000A-1A-D140-10M
- Méret
(H x Sz x Ma) 70.4 x 22.5 x 85 mm
- Szekunder áram
1 A
- Primer áram
4000 A
- Mérési kategória
CAT IV 600 V
- Szélesség
22.5 mm
- Magasság
85 mm
- Hossz
70.4 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2209003 Phoenix Contact PACT RCP-4000A-1A-D140-10M 1033483 Áramátalakító modul Elsődleges áram 4000 A Másodlagos áram 1 A Vezeté
Adatlap 2209003 Phoenix Contact PACT RCP-4000A-1A-D140-10M 1033483 Áramátalakító modul Elsődleges áram 4000 A Másodlagos áram 1 A Vezeté
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2209003 Phoenix Contact PACT RCP-4000A-1A-D140-10M 1033483 Áramátalakító modul Elsődleges áram 4000 A Másodlagos áram 1 A Vezeté
Leírás

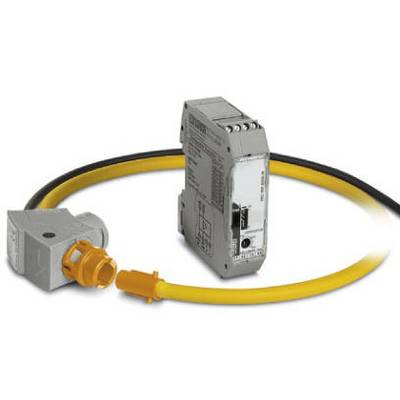

Készlet, amely egy 1 A-adóból és egy Rogowski tekercsből áll, jelvezetékkel. A Rogowski tekercs hossza: 450 mm, átmérő: 140 mm. A jelvezeték hossza: 10 m. A Rogowski tekercs a sín és az elektromos vezetékek váltakozó áramát méri.
