Name: Phoenix Contact PLC-HPT-24DC/220DC/10 Félvezető relé 1 záró 1 db
Brand: Phoenix Contact
SKU: 3579794
Availability: SoldOut

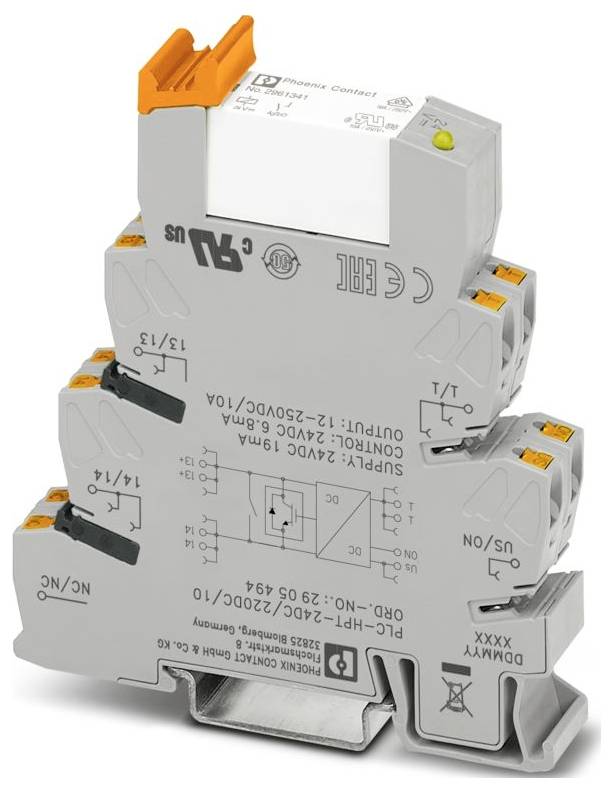

Szürke Phoenix Contact relé modul narancssárga és szürke csatlakozókkal, be- és kimeneti csatlakozásokra jelölt, műszaki specifikációkkal felszerelve.

Hasonló kivitel

Termék típus

Félvezető relé

Érintkező típus

1 záró

Kapcsolási feszültség (max.)

250 V/DC

Gyártói szám

PLC-HPT-24DC/220DC/10

Csatlakozó

Push-In rugóerős csatlakozás

Adatlap (PDF)

Nem elérhető

Összesen (34 990 Ft / Darab)

34 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Produktfamilie: PLC-INTERFACE
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
Leiterquerschnitt starr: 0,14 mm² ... 2,5mm²
Leiterquerschnitt AWG: 26 ... 14
Szélesség: 14 mm
Magasság: 80 mm
Mélység: 94 mm
Farbe: grau (RAL 7042)
Umgebungsbedingungen: Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 2000 m
Normen/Bestimmungen: IEC 60947-5-1
Montageart: Tragschienenmontage
Túlfeszültség kategória: III
Szennyezettségi osztály: 2
Csupaszolási hossz: 10 mm
Tetszés szerinti beépítési pozíció
Betriebsart: 100 % ED
Einschaltzeit typisch: 20 ms
Montagehinweis: siehe Derating-Kurve
Schutzbeschaltung: Inversdiode (Kein Dauerverpolschutz);Varistor
Statusanzeige: LED (gelb)
Ausgangsspannungsbereich: 12 V DC ... 250 V / DC
Benennung: DC Hybrid-Ausgang
Anwendung: Ausgabefunktion
Einschaltstrom maximal: 60 A (5 ms | Tamb = 60 °C)
Isolierung: sichere Trennung
Datenpflegestand: Datenpflegestand
Datum letzte Datenpflege: 15.09.2025
Nennspannung (aufgestecktes Solid-State-Relais): 24 V DC
Ausschaltzeit typisch: 40 ms
Átviteli frekvencia: 1 Hz
Kontaktausführung: 1 Schließer
Art des Digitalausgangs: elektronisch
Grenzdauerstrom: 10 A (siehe Derating-Kurve)
Ausgangsschaltung: 2-Leiter / Schließerkontakt im Parallelbetrieb (keine galvanische Abschaltung)
Laststrom minimal: 100 mA
Bemessungsisolationsspannung: 260 V AC
Méretezett feszültséglökés 6 kV
Überspannungsbegrenzung: > 275 V
Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen: Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen
Prüfspannung: 4 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
Luft- und Kriechstrecken zwischen den Stromkreisen: Luft- und Kriechstrecken zwischen den Stromkreisen
Bemessungssteuerstromkreisspeisespannung US: 24 V DC
Spannungsbereich bezogen auf US: 0,8 ... 1,2
Bemessungssteuerspeisestrom IS: ≤ 19 mA
Bemessungsbetätigungsspannung UC: 24 V DC
Spannungsbereich bezogen auf UC: 0,8 ... 1,2
Bemessungsbetätigungsstrom IC: 6,8 mA
Schaltschwelle "0"-Signal bezogen auf UC: < 0,4
Schaltschwelle "1"-Signal bezogen auf UC: > 0,8
Schutzart (Relaissockel): IP20 (Relaissockel)
Schutzart (Relais): RT II (Relais)
Schutzart (Einbauort): IP54 (Einbauort)

Termék típus: Félvezető relé

Gyártói szám: PLC-HPT-24DC/220DC/10

Csatlakozó: Push-In rugóerős csatlakozás

Megszólalási idő: 20 ms

Hanyatlási idő: 40 ms

Érintkező típus: 1 záró

Kapcsolási feszültség (max.): 250 V/DC

Jellemzők: LED-del
Varisztorral

Hőmérséklet (max.): 60 °C

Hőmérséklet (min.): -25 °C

Mélység: 94 mm

Szélesség: 14 mm

Magasság: 80 mm

Méret: (Sz x Ma x Mé) 14 x 80 x 94 mm

Tartalom: 1 db

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3579794 Phoenix Contact PLC-HPT-24DC/220DC/10 Félvezető relé 1 záró 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3579794 Phoenix Contact PLC-HPT-24DC/220DC/10 Félvezető relé 1 záró 1 db

Leírás

PLC-INTERFACE, Hybrid-Solid-State-Relais inkl. Bypassrelais mit Push-in-Anschluss, zur Montage auf Tragschiene NS 35/7,5, Eingang: 24 V DC, Ausgang: 12 V DC - 250 V DC/ 10 A
