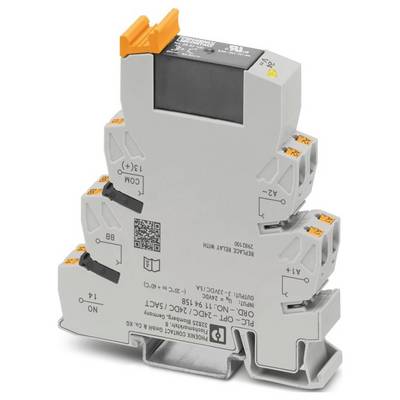

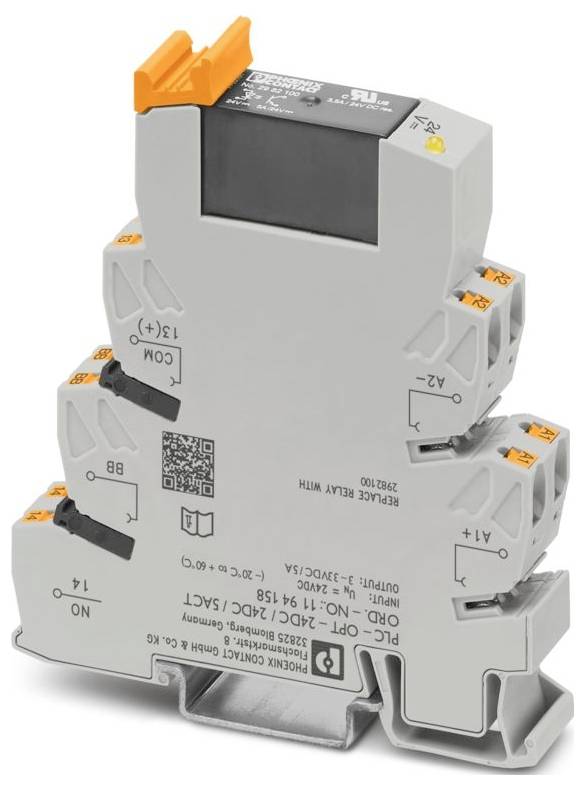

Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT Félvezető relé 1 záró darab 10 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Félvezető relé
Érintkező típus
1 záró
Kapcsolási feszültség (max.)
33 V/DC
Gyártói szám
PLC-OPT- 24DC/ 24DC/ 5/ACT
Adatlap (PDF)
403 készlet
Mennyiség (készlet)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
126 764 Ft
3
2% = 3093Ft
123 671 Ft
5
3% = 4323Ft
122 441 Ft
10
4% = 5147Ft
121 617 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám (csomagméret 10 db)
Összesen (126 764 Ft / Darab)
126 764 Ft
ÁFA nélkül
Műszaki adatok
- Termékcsalád: PLC-INTERFÉSZ
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (egyvezetékes véghüvely); 2x 0,5 mm² ... 1 mm² (kettős érvéghüvely)
- Merev vezető keresztmetszete: 0,14 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 26 ... 14
- Szélesség: 14 mm
- Magasság: 80 mm
- Mélység: 94 mm
- Szín: szürke (RAL 7042)
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -20 °C ... 60 °C
- Környezeti hőmérséklet (tárolás/szállítás): -25 °C ... 70 °C
- Szabványok/előírások: IEC 60947-5-1
- Szerelési típus: DIN sínre szerelhető
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Csupaszolási hossz: 10 mm
- Tetszés szerinti beépítési pozíció
- Azonosítás: ISA-S71.04. G3 Harsh csoport; EN 60068-2-60
- Maximális teljesítményveszteség névleges körülmények között: 0,22 W
- Üzemmód: 100% ED
- CE: CE
- Tanúsítvány: TAE0000196
- Bemeneti feszültségtartomány: 19,2 V DC ... 28,8 V egyenáram
- Tipikus bekapcsolási idő: 20 µs
- Összeszerelési útmutató: hézag nélkül összeilleszthető
- Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
- Kisfeszültségű irányelv: Megfelelőség az LV irányelvnek
- Védelmi áramkör: Fordított polaritás elleni védelem | Fordított polaritás elleni védődióda; Túlfeszültség-védelem
- Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
- Szennyező gáz teszt: Szennyező gáz teszt
- Kimeneti feszültségtartomány: 3 V DC ... 33 V/DC
- Alkalmazás: Kimeneti függvény
- Maximális bekapcsolási áram: 15 A (10 ms)
- Szigetelés: Alapszigetelés
- Adatkarbantartási állapot: Adatkarbantartási állapot
- Utolsó adatfrissítés dátuma: 2025.09.15.
- Tesztfeszültség (bemenet/kimenet): 2,5 kV (50 Hz, 1 perc, bemenet/kimenet)
- Névleges bemeneti feszültség UN: 24 V DC
- Névleges feszültség (csatlakoztatott szilárdtest relé): 24 V DC
- Bemeneti feszültségtartomány az UN-hez képest: 0,8 ... 1,2
- Tipikus bemeneti áram UN esetén: 9 mA
- Tipikus kikapcsolási idő: 400 µs
- Üzemi feszültségjelző: sárga LED
- Átviteli frekvencia 300 Hz
- Érintkezőkonfiguráció: 1 záróérintkező
- Digitális kimenet típusa: elektronikus
- Maximális folyamatos áram: 5 A (lásd a terheléscsökkentési görbét)
- Feszültségesés maximális folyamatos áramnál: ≤ 200 mV
- Kimeneti áramkör: 2 vezetékes, földmentes
- Éghetőségi osztály az UL 94 (ház) szerint: V0 (ház)
- UKCA: UKCA
- Hajóépítési adatok: Hajóépítési adatok
- Hőmérséklet: D
- Páratartalom: A
- Rezgés: B/C
- EMC: B
- Burkolat: A fedélzetre történő telepítéskor biztosítani kell a szabályoknak megfelelő védelmet.
- Névleges szigetelési feszültség: 100 V DC
- Névleges kimeneti feszültség: 24 V DC
- Méretezett feszültséglökés 1,5 kV
- Túlfeszültség-védelem:> 33 V DC
- Szigetelési tulajdonságok: Áramkörök közötti lég- és kúszóáramút: Szigetelési tulajdonságok: Áramkörök közötti lég- és kúszóáramút
- Lég- és kúszóáramút távolságok az áramkörök között: Lég- és kúszóáramút távolságok az áramkörök között
- Kapcsolási küszöb "1" jelfeszültség:> 16,7 V
- Kapcsolási küszöb "0" jelfeszültség:< 10,7 V
- Csomagolás
darab
- Termék típus
Félvezető relé
- Gyártói szám
PLC-OPT- 24DC/ 24DC/ 5/ACT
- Csatlakozó
Push-In rugóerős csatlakozás
- Megszólalási feszültség (min.)
19.2 V/DC
- Megszólalási feszültség (max.)
28.8 V/DC
- Megszólalási idő
20 µs
- Hanyatlási idő
400 µs
- Érintkező típus
1 záró
- Kapcsolási feszültség (max.)
33 V/DC
- Jellemzők
Dugaszolható
- Hőmérséklet (max.)
60 °C
- Hőmérséklet (min.)
-20 °C
- Mélység
94 mm
- Szélesség
14 mm
- Magasság
80 mm
- Méret
(Sz x Ma x Mé) 14 x 80 x 94 mm
- Tartalom
10 db
- Bemeneti feszültség
19,2–28,8 V
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3565882 Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT Félvezető relé 1 záró darab 10 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3565882 Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT Félvezető relé 1 záró darab 10 db
Leírás
PLC interfész kimeneti funkciókhoz, amely PLC-BSC.../ACT alapkapocsból, direkt rugós csatlakozással és dugaszolható miniatűr szilárdtest relével áll, NS 35/7.5 kalapsínre szerelhető, 1 záró érintkező, bemenet: 24 V DC, kimenet: 3 ... 33 V/DC, 5 A
