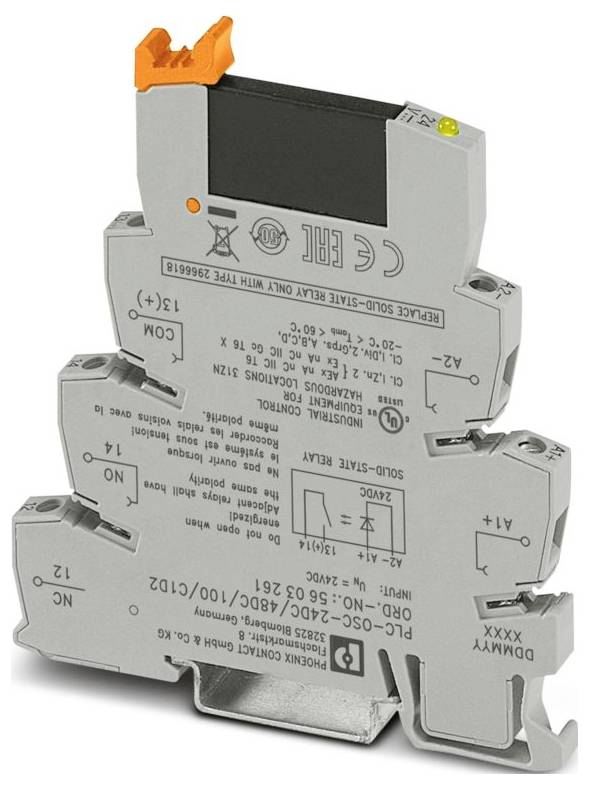

Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 Optocsatolók 1 záró 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Optocsatolók
Érintkező típus
1 záró
Kapcsolási feszültség (max.)
48 V/DC
Gyártói szám
PLC-OSC- 24DC/ 48DC/100/C1D2
Csatlakozó
Csavaros csatlakozó
Adatlap (PDF)
117 db
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
10 228 Ft
3
4% = 445Ft
9783Ft
5
6% = 622Ft
9606Ft
10
7% = 740Ft
9488Ft
25
9% = 874Ft
9354Ft
50
10% = 1022Ft
9206Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (10 228 Ft / Darab)
10 228 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: PLC-INTERFÉSZ
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Meghúzási nyomaték: 0,6 Nm ... 0,8 Nm
- Hajlékony vezető keresztmetszete: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (egyvezetékes véghüvely); 2x 0,5 mm² ... 1,5 mm² (kettős érvéghüvely)
- Merev vezető keresztmetszete: 0,14 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 26 ... 14
- Szélesség: 6,2 mm
- Magasság: 80 mm
- Mélység: 94 mm
- Szín: szürke (RAL 7042)
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -20 °C ... 60 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: IEC 60947-5-1
- Szerelési típus: DIN sínre szerelhető
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Csupaszolási hossz: 8 mm
- Tetszés szerinti beépítési pozíció
- Azonosítás: ISA-S71.04. G3 Harsh csoport; EN 60068-2-60
- UL, USA / Kanada: UL, USA / Kanada
- Maximális teljesítményveszteség névleges körülmények között: 0,2 W
- Üzemmód: 100% ED
- CE: CE
- Bemeneti feszültségtartomány: 19,2 V DC ... 28,8 V egyenáram
- Tipikus bekapcsolási idő: 20 µs (UN esetén)
- Összeszerelési útmutató: hézag nélkül összeilleszthető
- Védelmi áramkör: Fordított polaritás elleni védelem | Fordított polaritás elleni védődióda; Túlfeszültség-védelem
- Szennyező gáz teszt: Szennyező gáz teszt
- Kimeneti feszültségtartomány: 3 V DC ... 48 V DC
- Alkalmazás: I. osztály, 2. kategória; robbanásveszélyes területek
- Használati korlátozás: Használati korlátozás
- EMC megjegyzés: EMC: A osztályú termék, lásd a gyártói nyilatkozatot a letöltési területen
- Szigetelési tulajdonságok: Szabványok / Előírások: Szigetelési tulajdonságok: Szabványok / Előírások
- Szigetelés: Alapszigetelés
- Adatkarbantartási állapot: Adatkarbantartási állapot
- Utolsó adatfrissítés dátuma: 2026. január 20.
- Tesztfeszültség (bemenet/kimenet): 2,5 kV (50 Hz, 1 perc, bemenet/kimenet)
- Névleges bemeneti feszültség UN: 24 V DC
- Névleges feszültség (csatlakoztatott szilárdtest relé): 24 V DC
- Bemeneti feszültségtartomány az UN-hez képest: 0,8 ... 1,2
- Kapcsolási küszöbérték "0" jel UN-hez viszonyítva: ≤ 0,4
- Kapcsolási küszöbérték "1" jel UN-hez viszonyítva: ≥ 0,8
- Tipikus bemeneti áram UN esetén: 8,5 mA
- Tipikus kikapcsolási idő: 300 µs (UN esetén)
- Üzemi feszültségjelző: sárga LED
- Átviteli frekvencia 300 Hz
- Érintkezőkonfiguráció: 1 záróérintkező
- Digitális kimenet típusa: elektronikus
- Maximális folyamatos áram: 100 mA
- Feszültségesés maximális folyamatos áramnál: ≤ 1 V
- Kimeneti áramkör: 2 vezetékes, földmentes
- Éghetőségi osztály az UL 94 (ház) szerint: V0 (ház)
- UL, Amerikai Egyesült Államok: UL, Amerikai Egyesült Államok
- UL, Kanada: UL, Kanada
- Szabványok / Előírások: Szabványok / Előírások
- Termék típus
Optocsatolók
- Gyártói szám
PLC-OSC- 24DC/ 48DC/100/C1D2
- Csatlakozó
Csavaros csatlakozó
- Megszólalási feszültség (min.)
19.2 V/DC
- Megszólalási feszültség (max.)
28.8 V/DC
- Megszólalási idő
20 µs
- Hanyatlási idő
300 µs
- Érintkező típus
1 záró
- Kapcsolási feszültség (max.)
48 V/DC
- Jellemzők
Póluscsere ellen védő diódával
- Hőmérséklet (max.)
60 °C
- Hőmérséklet (min.)
-20 °C
- Mélység
94 mm
- Szélesség
6.2 mm
- Magasság
80 mm
- Méret
(Sz x Ma x Mé) 6.2 x 80 x 94 mm
- Tartalom
1 db
- Bemeneti feszültség
19,2–28,8 V
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 3582598 Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 Optocsatolók 1 záró 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3582598 Phoenix Contact PLC-OSC- 24DC/ 48DC/100/C1D2 Optocsatolók 1 záró 1 db
Leírás
PLC interfész, amely egy DIN sínre szerelhető, csavaros csatlakozású sorkapocsból és egy dugaszolható miniatűr szilárdtest reléből áll, bemenet: 24V DC, kimenet: 3-48V DC/100mA, UL/cUL: Ex-zónában, I. osztály, 2. divízió használatra jóváhagyva
