Name: Phoenix Contact PLC-RPT-110UC/21-21AU/RW Relé modul Névleges feszültség: 110 V/DC Max. kapcsolási áram: 50 mA 2 váltó 1
Brand: Phoenix Contact
SKU: 2225419
Availability: BackOrder

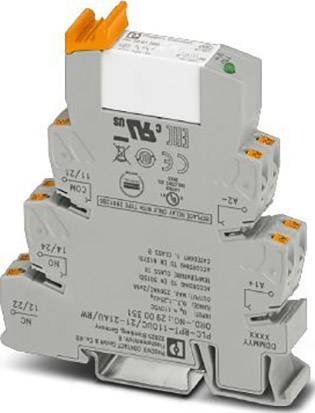

Egy szürke sorkapocs modul elektromos csatlakozáshoz, narancssárga nyomógombokkal és feliratozási lehetőségekkel, DIN-sínre szerelhető kivitelben.

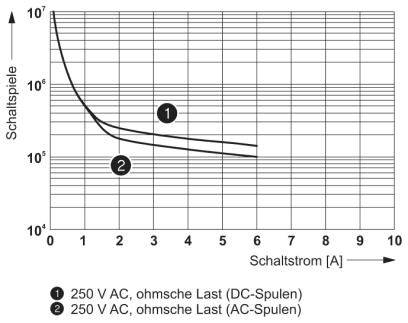

A diagram az átkapcsolási műveleteket mutatja a kapcsolási áram függvényében 250 V AC esetén. Két görbe látható: egyenáramú tekercsek ('1'), váltóáramú tekercsek ('2').

'Egy 8 érintkezős elektromos relé kapcsolási rajza, bal oldalon az A1, A2 csatlakozókkal, jobb oldalon a 21, 24, 22, valamint 11, 14, 12 csatlakozókkal.'

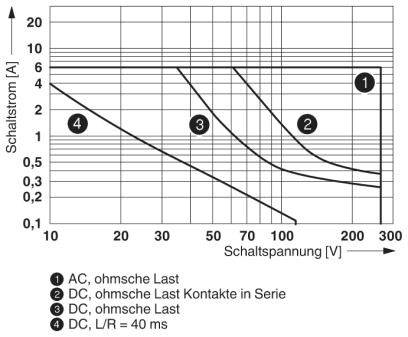

A diagram az átkapcsolási áramot [A] mutatja az átkapcsolási feszültséggel [V] összefüggésben a kapcsolási ciklusok során: 1. AC, 2. DC soros ohmos terheléssel, 3. DC ohmos terhelés, 4. DC L/R = 40 ms.

1/4

Hasonló kivitel

Termék típus

Relé modul

Érintkező típus

2 váltó

Névleges feszültség

110 V/DC

Kapcsolási feszültség (max.)

30 V/AC

Max. kapcsolási áram

50 mA

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 18. [Sze.]

27 db

Helyettesítő termékek megjelenítése

Szám

Összesen (28 990 Ft / Darab)

28 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Teljesítmény veszteség névleges körülmények között: 0,5 W
Maximális kapcsolási feszültség: 30 V AC
Minimális kapcsolási feszültség: 100 mV (10 mA-nál)
Minimális kapcsolási áram: 1 mA (24 V-nál)
Maximális bemeneti áram: 50 mA
Maximális törési képesség (ohmikus terhelés):
1,2 W (24 V DC mellett)
100 W (48 V DC-nál)
60 W (60 V DC esetén)
44 W (110 V DC-nál)
60 W (220 V DC mellett)
1500 VA (250 V AC-nál)
Kapcsolási teljesítmény:
2 A (24 V-nál, DC13)
0,2 A (110 V-nál, DC13)
0,2 A (250 V-nál, DC13)
2 A (24 V-nál, AC15)
2 A (120 V-nál, AC15)
2 A (250 V-nál, AC15)
Tetszés szerinti beépítési pozíció
Telepítési utasítások: távolság nélkül hozzáadhatók
Csupaszolási hossz: 8 mm
Vezető keresztmetszete merev: 0,14 mm² ... 2,5 mm²
Vezető keresztmetszete rugalmas: 0,14 mm² ... 2,5 mm²
Vezető keresztmetszete AWG: 26 ... 14
Névleges szigetelési feszültség: 250 V AC
Méretezett feszültséglökés 6 kV
Szigetelés: alapszigetelés
Túlfeszültség kategória: III

Termék típus: Relé modul

Gyártói szám: PLC-RPT-110UC/21-21AU/RW

Csatlakozó: Push-in kapocs

Megszólalási idő: 5 ms

Hanyatlási idő: 11 ms

Érintkező típus: 2 váltó

Érintkezőanyag: AgNi + kemény aranyozás

Névleges feszültség: 110 V/DC

Kapcsolási feszültség (max.): 30 V/AC

Max. kapcsolási áram: 50 mA

Kapcsolási teljesítmény (max.): 1500 VA

Élettartam (mechanikus): 3x10⁷művelet

Jellemzők: LED-del

: RT III

Hőmérséklet (max.): +70 °C

Hőmérséklet (min.): -40 °C

Hossz: 94 mm

Szélesség: 14 mm

Magasság: 80 mm

Méret: (H x Sz x Ma) 94 x 14 x 80 mm

Tartalom: 1 db

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Névleges feszültség

Max. kapcsolási áram

Kapcsolási feszültség (max.)

Érintkező típus

Csatlakozó

Érintkezőanyag

Phoenix Contact PLC-RPT-110UC/21-21AU/RW Relé modul Névleges feszültség: 110 V/DC Max. kapcsolási áram: 50 mA 2 váltó 1 db

Rendelési szám:2225419

Szállítás: 11. 18. [Sze.]

27 dbConrad Electronic

Jelenlegi termék

110 V/DC

50 mA

30 V/AC

2 váltó

Push-in kapocs

AgNi + kemény aranyozás

Min.: 1

Többszörös: 1

28 990 Ft^*

Phoenix Contact DEK-REL- 5/I/1 Relé modul Névleges feszültség: 5 V DC/AC Max. kapcsolási áram: 3 A 1 záró darab 1 db

Rendelési szám:2225813

Szállítás: 11. 9. [H.]

8 dbConrad Electronic

5 V DC/AC

3 A

250 V/AC

1 záró

Csavaros csatlakozó

AgNi + kemény aranyozás

Min.: 1

Többszörös: 1

17 990 Ft^*

Phoenix Contact EMG 17-REL/SG-B 24/21/M Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 6 A 1 váltó darab 1 db

Rendelési szám:2225814

Szállítás: 11. 9. [H.]

6 dbConrad Electronic

24 V/DC

6 A

250 V DC/AC

1 váltó

Csavaros csatlakozó

AgSnO

Min.: 1

Többszörös: 1

32 990 Ft^*

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Relé modul Névleges feszültség: 12 V/DC Max. kapcsolási áram: 6 A 1 záró darab 1 db

Rendelési szám:2209100

Szállítás: 11. 18. [Sze.]

19 dbConrad Electronic

12 V/DC

6 A

250 V DC/AC

1 záró

Push-in kapocs

AgSnO<sub>2</sub>

Min.: 1

Többszörös: 1

11 990 Ft^*

Phoenix Contact PLC-RPT- 24DC/ 1/MS/ACT Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 6 A 1 záró darab 1 db

Rendelési szám:2225771

Szállítás: 11. 18. [Sze.]

50 dbConrad Electronic

24 V/DC

6 A

250 V DC/AC

1 záró

Push-in kapocs

AgSnO

Min.: 10

Többszörös: 10

7790Ft^*

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 6 A 1 záró darab 1 db

Rendelési szám:2209098

Szállítás: 11. 18. [Sze.]

58 dbConrad Electronic

24 V/DC

6 A

250 V DC/AC

1 záró

Push-in kapocs

AgSnO<sub>2</sub>

Min.: 10

Többszörös: 10

11 990 Ft^*

Phoenix Contact PLC-RPT- 24DC/21/MS Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 6 A 1 váltó 1 db

Rendelési szám:2225768

Szállítás: 11. 9. [H.]

26 dbConrad Electronic

24 V/DC

6 A

250 V DC/AC

1 váltó

Push-in kapocs

AgSnO

Min.: 1

Többszörös: 1

7790Ft^*

Phoenix Contact PLC-RPT- 24DC/21AU/MS Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 50 mA 1 váltó 1 db

Rendelési szám:2225770

Szállítás: 11. 18. [Sze.]

15 dbConrad Electronic

24 V/DC

50 mA

30 V/AC

1 váltó

Push-in kapocs

AgSnO + aranyozás

Min.: 10

Többszörös: 10

8290Ft^*

Phoenix Contact PLC-RPT- 24UC/21-21/RW Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 6 A 2 váltó darab 1 db

Rendelési szám:2225417

Szállítás: 11. 9. [H.]

20 dbConrad Electronic

24 V/DC

6 A

250 V DC/AC

2 váltó

Push-in kapocs

AgNi

Min.: 1

Többszörös: 1

23 990 Ft^*

Phoenix Contact PLC-RPT- 24UC/21/MS Relé modul Névleges feszültség: 24 V DC/AC Max. kapcsolási áram: 6 A 1 váltó darab 1 db

Rendelési szám:2225769

Szállítás: 11. 9. [H.]

2 dbConrad Electronic

24 V DC/AC

6 A

250 V DC/AC

1 váltó

Push-in kapocs

AgSnO

Min.: 1

Többszörös: 1

12 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2225419 Phoenix Contact PLC-RPT-110UC/21-21AU/RW Relé modul Névleges feszültség: 110 V/DC Max. kapcsolási áram: 50 mA 2 váltó 1

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2225419 Phoenix Contact PLC-RPT-110UC/21-21AU/RW Relé modul Névleges feszültség: 110 V/DC Max. kapcsolási áram: 50 mA 2 váltó 1

Leírás

Rezgés- és ütésállóság az EN 50155 szerint. A tekercs és az érintkező közötti biztonságos elválasztás a DIN EN 50178 szerint. Az EN 50155 tanúsítvánnyal rendelkezik.

Ez a szöveg gépi fordítással készült.
