Name: Phoenix Contact PLC-RPT-120UC/21-21/EX Relé modul Névleges feszültség: 120 V/AC Max. kapcsolási áram: 6 A 2 váltó 10 db
Brand: Phoenix Contact
SKU: 2141037
Availability: BackOrder

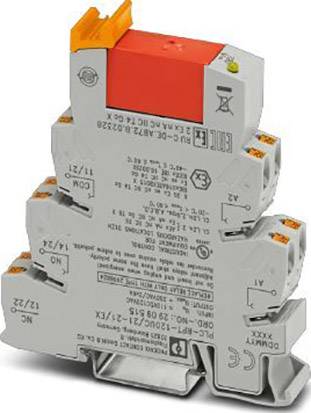

Egy szürke elektromos kapcsolórelé narancssárga kapcsolóval a tetején, műszaki információkkal és tanúsítványokkal ellátva.

A kapcsolási rajz egy nyolc tűs relét mutat, amelynek A1, A2 és egyéb számozott csatlakozói vannak. A kapcsolatok ábrázolva vannak.

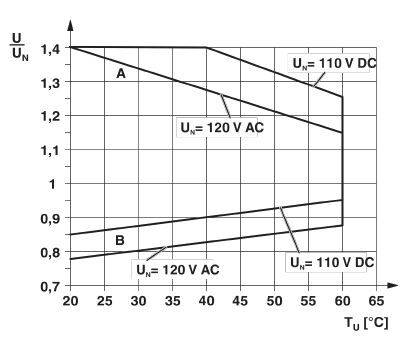

A diagram egy görbét mutat a relatív feszültség U/UN alakulásáról a hőmérséklet (TU) függvényében. A és B karakterisztikák 120V váltakozó áramú és 110V egyenáramú rendszerre vonatkoznak.

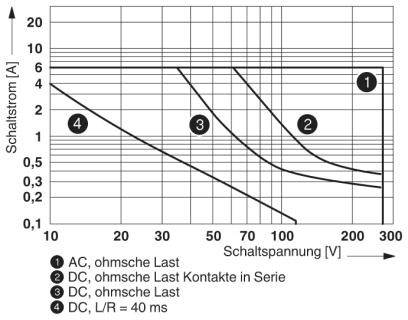

Diagram: Az ohmos és induktív terhelések kapcsolási áramainak összehasonlítása különböző kapcsolási feszültségeknél. 1-4. típusok láthatók.

1/4

Hasonló kivitel

Termék típus

Relé modul

Érintkező típus

2 váltó

Névleges feszültség

120 V/AC

Kapcsolási feszültség (max.)

250 V DC/AC

Max. kapcsolási áram

6 A

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 17. [K.]

5 készlet

Helyettesítő termékek megjelenítése

Szám (csomagméret 10 db)

készlet

Összesen (100 990 Ft / Darab)

100 990 Ft

ÁFÁ-val

Már csak 5 készlet érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Teljesítmény veszteség névleges körülmények között: 0,54 W
Maximális kapcsolási feszültség: 250 V AC / DC (250 V-nál nagyobb feszültségeknél (L1, L2, L3) a szomszédos modulok ugyanazon kivezetései között, a PLC-ATP elválasztó lemezt be kell állítani. A potenciális áthidalás az FBST 8-PLC-vel ... vagy ... FBST 500 ...)
Minimális kapcsolási feszültség: 5 V AC / DC (10 mA-nál)
Minimális kapcsolási áram: 10 mA (5 V-nál)
Maximális bemeneti áram: 15 A (300 ms)
Maximális törési képesség (ohmikus terhelés):
140 W (24 V DC mellett)
85 W (48 V DC-nál)
60 W (60 V DC esetén)
44 W (110 V DC-nál)
60 W (220 V DC mellett)
1500 VA (250 V AC-nál)
Kapcsolási teljesítmény:
2 A (24 V-nál, DC13)
0,2 A (250 V-nál, DC13)
3 A (24 V-nál, AC15)
3 A (120 V-nál, AC15)
3 A (250 V-nál, AC15)
Tetszés szerinti beépítési pozíció
Telepítési utasítások: távolság nélkül hozzáadhatók
Csupaszolási hossz: 8 mm
Vezető keresztmetszete merev: 0,14 mm² ... 2,5 mm²
Vezető keresztmetszete rugalmas: 0,14 mm² ... 2,5 mm²
Vezető keresztmetszete AWG: 26 ... 14
Névleges szigetelési feszültség: 250 V AC
Méretezett feszültséglökés 6 kV
Szigetelés: biztonságos elválasztás, megerősített szigetelés
Túlfeszültség kategória: III

Termék típus: Relé modul

Gyártói szám: PLC-RPT-120UC/21-21/EX

Csatlakozó: Push-in kapocs

Megszólalási feszültség (max.): 120 V/AC

Megszólalási idő: 7 ms

Hanyatlási idő: 10 ms

Érintkező típus: 2 váltó

Érintkezőanyag: AgNi

Névleges feszültség: 120 V/AC

Kapcsolási feszültség (max.): 250 V DC/AC

Max. kapcsolási áram: 6 A

Kapcsolási teljesítmény (max.): 1500 VA

Élettartam (mechanikus): 3x10⁷művelet

Tekercs teljesítmény: 0.54 W

Jellemzők: LED-del
Hídegyenirányítóval

: RT III

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -20 °C

Hossz: 94 mm

Szélesség: 14 mm

Magasság: 80 mm

Méret: (H x Sz x Ma) 94 x 14 x 80 mm

Tartalom: 10 db

Mélység: 94 mm

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Névleges feszültség

Max. kapcsolási áram

Kapcsolási feszültség (max.)

Érintkező típus

Csatlakozó

Érintkezőanyag

Phoenix Contact PLC-RPT-120UC/21-21/EX Relé modul Névleges feszültség: 120 V/AC Max. kapcsolási áram: 6 A 2 váltó 10 db

Rendelési szám:2141037

Szállítás: 11. 17. [K.]

5 készletConrad Electronic

Jelenlegi termék

120 V/AC

6 A

250 V DC/AC

2 váltó

Push-in kapocs

AgNi

Min.: 1

Többszörös: 1

100 990 Ft^*

Phoenix Contact PLC-RPT- 24DC/21-21/EX Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 6 A 2 váltó 10 db

Rendelési szám:2141004

Szállítás: 11. 17. [K.]

243 készletConrad Electronic

24 V/DC

6 A

250 V DC/AC

2 váltó

Push-in kapocs

AgNi

Min.: 1

Többszörös: 1

85 990 Ft^*

Phoenix Contact PLC-RPT- 24UC/21HC Relé modul Névleges feszültség: 24 V DC/AC Max. kapcsolási áram: 10 A 1 váltó darab 1 db

Rendelési szám:2141020

Szállítás: 11. 6. [P.]

3 dbConrad Electronic

24 V DC/AC

10 A

250 V DC/AC

1 váltó

Push-in kapocs

AgNi

Min.: 1

Többszörös: 1

10 990 Ft^*

Phoenix Contact PLC-RPT- 48DC/21AU Relé modul Névleges feszültség: 48 V/DC Max. kapcsolási áram: 50 mA 1 váltó darab 1 db

Rendelési szám:2141021

Szállítás: 11. 17. [K.]

142 dbConrad Electronic

48 V/DC

50 mA

30 V/AC

1 váltó

Push-in kapocs

AgSnO + aranyozás

Min.: 1

Többszörös: 1

9690Ft^*

Phoenix Contact PLC-RSC- 24DC/21-21/EX Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 6 A 2 váltó darab 10 db

Rendelési szám:2141049

Szállítás: 11. 20. [P.]

Conrad Electronic

24 V/DC

6 A

250 V DC/AC

2 váltó

Csavaros csatlakozó

AgNi

Min.: 1

Többszörös: 1

85 990 Ft^*

Phoenix Contact PLC-RSC-120UC/21-21/EX Relé modul Névleges feszültség: 120 V/AC Max. kapcsolási áram: 6 A 2 váltó darab 10 db

Rendelési szám:2140991

Szállítás: 11. 6. [P.]

8 készletConrad Electronic

120 V/AC

6 A

250 V DC/AC

2 váltó

Csavaros csatlakozó

AgNi

Min.: 1

Többszörös: 1

87 990 Ft^*

Phoenix Contact PLC-RSC-12DC/21/EX Relé modul Névleges feszültség: 12 V/DC Max. kapcsolási áram: 6 A 1 váltó darab 10 db

Rendelési szám:2140977

Szállítás: 11. 17. [K.]

177 készletConrad Electronic

12 V/DC

6 A

250 V DC/AC

1 váltó

Csavaros csatlakozó

AgSnO

Min.: 1

Többszörös: 1

68 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2141037 Phoenix Contact PLC-RPT-120UC/21-21/EX Relé modul Névleges feszültség: 120 V/AC Max. kapcsolási áram: 6 A 2 váltó 10 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2141037 Phoenix Contact PLC-RPT-120UC/21-21/EX Relé modul Névleges feszültség: 120 V/AC Max. kapcsolási áram: 6 A 2 váltó 10 db

Leírás

PLC-INTERFACE, amely egy 14 mm-es sínre szerelhető alapcsatlakozóból áll bepattintható csatlakozással és dugaszolórelével tápkapcsolóval, 2 váltó érintkezővel, bemeneti feszültség 120 V AC / 110 V DC. Az ATEX / IECEx (2. zóna) és az Ex Zone I. osztály, Div. második
