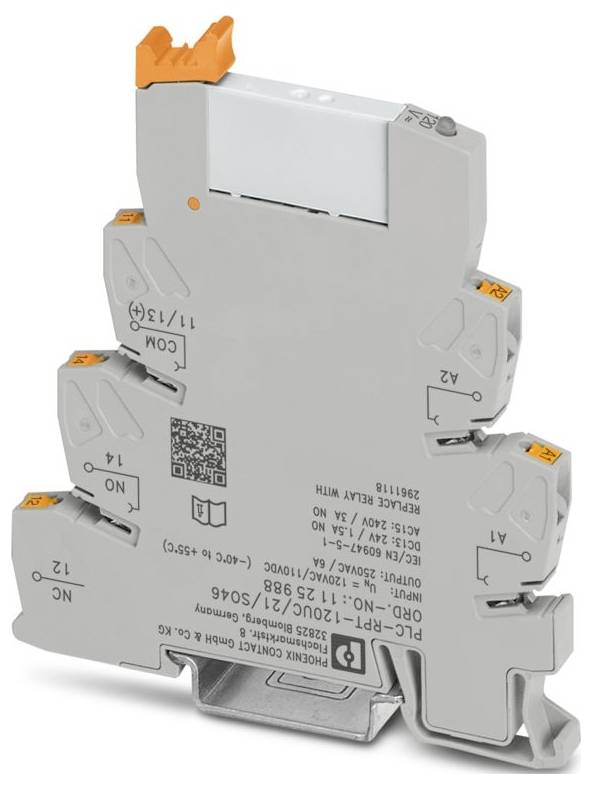

Phoenix Contact PLC-RPT-120UC/21/SO46 Relémodul 1 váltó 10 db
Termék típus
Relémodul
Érintkező típus
1 váltó
Kapcsolási feszültség (max.)
250 V DC/AC
Gyártói szám
PLC-RPT-120UC/21/SO46
Csatlakozó
Push-In rugóerős csatlakozás
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
32 készlet
Szám (csomagméret 10 db)
Összesen (114 990 Ft / Darab)
114 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: PLC-INTERFÉSZ
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (egyvezetékes véghüvely); 2x 0,5 mm² ... 1 mm² (kettős érvéghüvely)
- Merev vezető keresztmetszete: 0,14 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 26 ... 14
- Szélesség: 6,2 mm
- Magasság: 80 mm
- Mélység: 94 mm
- Szín: szürke (RAL 7042)
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -40 °C ... ... 55 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Szabványok/előírások: IEC 60947-5-1
- Szerelési típus: DIN sínre szerelhető
- Túlfeszültség kategória: III
- Szennyezési fok: 3
- Csupaszolási hossz: 10 mm
- Tetszés szerinti beépítési pozíció
- Kezelési útmutató: A termék érintésvédelmének a helyén kell lennie (feszültség esetén> 25 V AC/60 V DC) feszültséget a rendszer telepítőjének kell biztosítania. Beépített készülék, közvetlen érintés elleni védelem nélkül.
- Azonosítás: ISA-S71.04. G3 Harsh csoport; EN 60068-2-60
- Maximális teljesítményveszteség névleges körülmények között: 0,84 W
- Üzemmód: 100% ED
- CE: CE
- Tanúsítvány: TAE0000196
- Bemeneti feszültségtartomány: 93,6 V AC ... 168 V AC (20°C); 85,8 V DC... 154 V egyenáram (20 °C)
- Összeszerelési útmutató: hézag nélkül összeilleszthető
- Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
- Kisfeszültségű irányelv: Megfelelőség az LV irányelvnek
- Védő áramkör: Hídegyenirányító; RC hálózat
- Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
- Szennyező gáz teszt: Szennyező gáz teszt
- Maximális kapcsolási feszültség: 250 V AC/DC
- Állapotjelző: LED (sárga)
- Alkalmazás: Interferencia-szűrés
- Rövidzárlati áram: 200 A (feltételes rövidzárlati áram)
- Maximális bekapcsolási áram: 10 A (4 s)
- Szigetelés: Biztonságos elválasztás, megerősített szigetelés
- Adatkarbantartási állapot: Adatkarbantartási állapot
- Utolsó adatfrissítés dátuma: 2025. december 11.
- Névleges bemeneti feszültség UN: 120V AC; 110V DC
- Tipikus bemeneti áram UN esetén: 7 mA (50 Hz); 8 mA (60 Hz)
- Érintkező konfiguráció: 1 váltóérintkező
- Maximális folyamatos áram: 6 A
- UKCA: UKCA
- Hajóépítési adatok: Hajóépítési adatok
- Hőmérséklet: D
- Páratartalom: A
- Rezgés: B/C
- EMC: B
- Burkolat: A fedélzetre történő telepítéskor biztosítani kell a szabályoknak megfelelő védelmet.
- Névleges szigetelési feszültség: 250 V AC
- Méretezett feszültséglökés 6 kV
- Szigetelési tulajdonságok: Áramkörök közötti lég- és kúszóáramút: Szigetelési tulajdonságok: Áramkörök közötti lég- és kúszóáramút
- Lég- és kúszóáramút távolságok az áramkörök között: Lég- és kúszóáramút távolságok az áramkörök között
- Védettség (reléfoglalat): IP20 (reléfoglalat)
- Védelmi osztály (relé): RT III (relé)
- Védettségi fokozat (telepítési hely): IP54 (telepítési hely)
- Kapcsolás: Kapcsolás
- Mechanikai élettartam: 2 x 10⁷ kapcsolási ciklus
- Vizsgálófeszültség (tekercs/érintkező): 4 kVrms (50 Hz, 1 perc, tekercs/érintkező)
- Kórokozó oldal: Kórokozó oldal
- A hajtás kapcsolási viselkedése: monostabil
- Meghajtás (polaritás): polarizált
- Tipikus válaszidő: 7 ms
- Tipikus relapszusidő: 20 ms
- Kapcsolóérintkező típusa: Egyszeres érintkező
- Érintkező anyaga: AgSnO, kemény aranyozással
- Minimális kapcsolási feszültség: 5 V (100 mA)
- Minimális kapcsolási áram: 10 mA (12 V)
- Maximális megszakítási teljesítmény (ohmos terhelés): 140 W (24 V DC); 20 W (48 V DC); 18 W (60 V DC); 23 W (110 V DC); 40 W (220 V DC); 1500 VA (250 V AC)
- Minimális kapcsolási teljesítmény: 0,12 W
- Kapcsolási kapacitás: 2 A (24 V, DC13); 0,2 A (110 V, DC13); 0,1 A (220 V, DC13); 3 A (24 V, AC15); 3 A (120 V, AC15); 3 A (230 V, AC15)
- Hálózati frekvencia: 50/60 Hz
- Névleges feszültség (csatlakoztatott elektromechanikus relé): 60 V DC
- Kimeneti biztosíték: 4 A gL/gG NEOZED
- Tipikus kiesési feszültség: 50 V AC
- Termék típus
Relémodul
- Gyártói szám
PLC-RPT-120UC/21/SO46
- Csatlakozó
Push-In rugóerős csatlakozás
- Megszólalási feszültség (min.)
93.6 V/AC
- Megszólalási feszültség (max.)
168 V/AC
- Megszólalási idő
7 ms
- Hanyatlási idő
20 ms
- Érintkező típus
1 váltó
- Érintkezőanyag
AgSnO + aranyozás
- Kapcsolási feszültség (max.)
250 V DC/AC
- Kapcsolási teljesítmény (max.)
1500 VA
- Jellemzők
Dugaszolható
IP20
- Hőmérséklet (max.)
85 °C
- Hőmérséklet (min.)
-40 °C
- Mélység
94 mm
- Szélesség
6.2 mm
- Magasság
80 mm
- Méret
(Sz x Ma x Mé) 6.2 x 80 x 94 mm
- Tartalom
10 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3564579 Phoenix Contact PLC-RPT-120UC/21/SO46 Relémodul 1 váltó 10 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3564579 Phoenix Contact PLC-RPT-120UC/21/SO46 Relémodul 1 váltó 10 db
Leírás
PLC interfész a vezérlőoldalon fellépő interferenciaáramok vagy interferenciafeszültségek ellen. PLC-BPT-120UC/21/SO46 alapterminálból, direkt rugós csatlakozással és dugaszolható miniatűr reléből áll, teljesítményérintkezővel max. 6 A-ig, 1 váltóérintkező, bemeneti feszültség 120 V AC
