Phoenix Contact PLC-RPT-230UC/21HC/EX Relémodul 1 váltó darab 10 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Relémodul
Érintkező típus
1 váltó
Kapcsolási feszültség (max.)
250 V DC/AC
Gyártói szám
PLC-RPT-230UC/21HC/EX
Adatlap (PDF)
Összesen (104 990 Ft / Darab)
104 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Produktfamilie: PLC-INTERFACE
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
- Leiterquerschnitt starr: 0,14 mm² ... 2,5mm²
- Leiterquerschnitt AWG: 26 ... 14
- Szélesség: 14 mm
- Magasság: 80 mm
- Mélység: 94 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -40 °C ... 55 °C;-40 °C ... 60 °C (UL)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: GB/T 3836.1;GB/T 3836.3;GB/T 3836.8
- Montageart: Tragschienenmontage
- Túlfeszültség kategória: III
- Szennyezési fok: 3
- Csupaszolási hossz: 10 mm
- Tetszés szerinti beépítési pozíció
- ATEX: ATEX
- IECEx: IECEx
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- UL, USA / Kanada: UL, USA / Kanada
- Maximale Verlustleistung bei Nennbedingung: 1,04 W
- Betriebsart: 100 % ED
- CE: CE
- Zertifikat: TAE0000196
- Eingangsspannungsbereich: 179,4 V AC ... 264,5 V AC (20 °C);171,6 V DC ... 264 V DC (20 °C)
- Montagehinweis: anreihbar ohne Abstand
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
- Schutzbeschaltung: Brückengleichrichter | Brückengleichrichter
- Schiffbau-Zulassung: Schiffbau-Zulassung
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
- Anwendung: hohe Dauerströme;explosionsgefährdete Bereiche
- Nutzungsbeschränkung: Nutzungsbeschränkung
- EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
- Einschaltstrom maximal: 30 A (300 ms)
- Isolationseigenschaften: Normen / Bestimmungen: Isolationseigenschaften: Normen / Bestimmungen
- Isolierung: Sichere Trennung, verstärkte Isolierung
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 11.12.2025
- Eingangsnennspannung UN: 230 V AC;220 V DC
- Typischer Eingangsstrom bei UN: 4,5 mA
- Betriebsspannungsanzeige: LED gelb
- Kontaktausführung: 1 Wechsler
- Grenzdauerstrom: 10 A (Derating);6 A (Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.)
- Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
- Normen / Bestimmungen: Normen / Bestimmungen
- Schiffbau-Daten: Schiffbau-Daten
- Temperature: D
- Humidity: A
- Vibration: B/C
- EMC: B
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Bemessungsisolationsspannung: 250 V AC
- Méretezett feszültséglökés 6 kV
- Schutzart (Relaissockel): IP20 (Relaissockel)
- Schutzart (Relais): RT III (Relais)
- Schalten: Schalten
- Lebensdauer mechanisch: 3x 107 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 4 kV AC (50 Hz, 1 min., Wicklung/Kontakt)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 7 ms
- Rückfallzeit typisch: 10 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgNi
- Schaltspannung minimal: 12 V AC/DC (10 mA)
- Schaltstrom minimal: 10 mA (12 V)
- Abschaltleistung (ohmsche Last) maximal: 240 W (24 V DC);58 W (48 V DC);48 W (60 V DC);50 W (110 V DC);80 W (220 V DC);2500 VA (250 V AC)
- Schaltvermögen: 2 A (24 V (DC13));0,2 A (110 V (DC13));0,2 A (250 V (DC13));6 A (24 V (AC15));6 A (120 V (AC15));6 A (250 V (AC15))
- Nennspannung (aufgestecktes elektromechanisches Relais): 110 V DC
- Abschaltleistung (ohmsche Last) maximal gebrückt: 144 W (bei 24 V DC Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.);1500 VA (bei 250 V AC Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.)
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- CCC / China-Ex: CCC / China-Ex
- GB Standard: GB Standard
- Csomagolás
darab
- Termék típus
Relémodul
- Gyártói szám
PLC-RPT-230UC/21HC/EX
- Csatlakozó
Push-In rugóerős csatlakozás
- Megszólalási feszültség (min.)
179.4 V/AC
- Megszólalási feszültség (max.)
264.5 V/AC
- Megszólalási idő
7 ms
- Hanyatlási idő
10 ms
- Érintkező típus
1 váltó
- Érintkezőanyag
AgNi
- Kapcsolási feszültség (max.)
250 V DC/AC
- Kapcsolási teljesítmény (max.)
2500 VA
- Jellemzők
Dugaszolható
IP20
- Hőmérséklet (max.)
60 °C
- Hőmérséklet (min.)
-40 °C
- Mélység
94 mm
- Szélesség
14 mm
- Magasság
80 mm
- Méret
(Sz x Ma x Mé) 14 x 80 x 94 mm
- Tartalom
10 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3580095 Phoenix Contact PLC-RPT-230UC/21HC/EX Relémodul 1 váltó darab 10 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3580095 Phoenix Contact PLC-RPT-230UC/21HC/EX Relémodul 1 váltó darab 10 db
Leírás

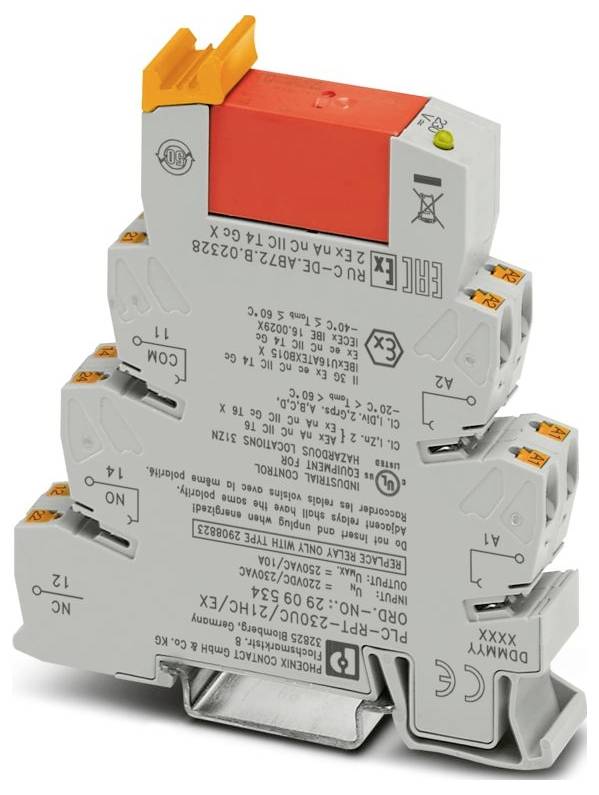

PLC-INTERFACE, bestehend aus tragschienenmontabler Grundklemme in 14 mm mit Push-in-Anschluss und steckbarem Relais mit 10A-Leistungskontakt, 1-Wechsler, Eingangsspannung 230 V AC/220 V DC. Zugelassen nach ATEX/IECEx (Zone 2) und Ex-Zone Class I, Div. 2.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
