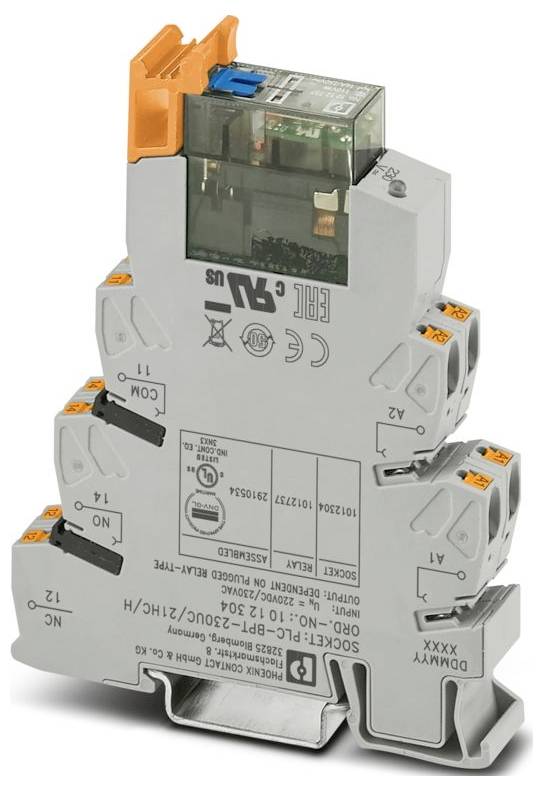

Phoenix Contact PLC-RPT-230UC/21HC/MS Relémodul 1 váltó darab 10 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Relémodul
Érintkező típus
1 váltó
Kapcsolási feszültség (max.)
250 V DC/AC
Gyártói szám
PLC-RPT-230UC/21HC/MS
Adatlap (PDF)
Összesen (96 990 Ft / Darab)
96 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: PLC-INTERFÉSZ
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (egyvezetékes véghüvely); 2x 0,5 mm² ... 1 mm² (kettős érvéghüvely)
- Merev vezető keresztmetszete: 0,14 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 26 ... 14
- Szélesség: 14 mm
- Magasság: 80 mm
- Mélység: 104 mm
- Szín: szürke (RAL 7042)
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -40 °C ... 50 °C
- Környezeti hőmérséklet (tárolás/szállítás): -20 °C ... 85 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Szabványok/előírások: IEC 60947-5-1
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Csupaszolási hossz: 10 mm
- Tetszés szerinti beépítési pozíció
- Azonosítás: ISA-S71.04. G3 Harsh csoport; EN 60068-2-60
- UL, USA / Kanada: UL, USA / Kanada
- Maximális teljesítményveszteség névleges körülmények között: 0,22 W
- Üzemmód: 100% ED
- CE: CE
- Tanúsítvány: TAE0000196
- Bemeneti feszültségtartomány: 207 V AC ... 264,5 V AC (20 °C); 209 V DC... 264 V egyenáram (20 °C)
- Összeszerelési útmutató: hézag nélkül összeilleszthető
- Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
- Kisfeszültségű irányelv: Megfelelőség az LV irányelvnek
- Védő áramkör: Híd-egyenirányító | Híd-egyenirányító
- Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
- Szennyező gáz teszt: Szennyező gáz teszt
- Maximális kapcsolási feszültség: 250 V AC/DC (A szomszédos modulok azonos csatlakozói között 250 V-nál (L1, L2, L3) nagyobb feszültségek esetén PLC-ATP elválasztó lemezt kell felszerelni.) A potenciáláthidalást ezután az FBST 8-PLC-vel...vagy...az FBST 500-zal... lehet elérni.
- Alkalmazás: Kézi kapcsoló; nagy folyamatos áramok
- Maximális bekapcsolási áram: 24 A (20 ms)
- Szigetelés: Biztonságos elválasztás, megerősített szigetelés
- Adatkarbantartási állapot: Adatkarbantartási állapot
- Utolsó adatfrissítés dátuma: 2025. december 11.
- Névleges bemeneti feszültség UN: 230V AC; 220V DC
- Tipikus bemeneti áram UN esetén: 5 mA
- Üzemi feszültségjelző: sárga LED
- Érintkező konfiguráció: 1 váltóérintkező
- Maximális folyamatos áram: 10 A
- Éghetőségi osztály az UL 94 (ház) szerint: V0 (ház)
- UL, Amerikai Egyesült Államok: UL, Amerikai Egyesült Államok
- UKCA: UKCA
- Hajóépítési adatok: Hajóépítési adatok
- Hőmérséklet: D
- Páratartalom: A
- Rezgés: B/C
- EMC: B
- Burkolat: A fedélzetre történő telepítéskor biztosítani kell a szabályoknak megfelelő védelmet.
- Névleges szigetelési feszültség: 250 V AC
- Méretezett feszültséglökés 6 kV
- Védettség (reléfoglalat): IP20 (reléfoglalat)
- Védelmi osztály (relé): RT II (relé)
- Védettségi fokozat (telepítési hely): ≥ IP54 (telepítési hely)
- Kapcsolás: Kapcsolás
- Mechanikai élettartam: 5 x 10⁶ kapcsolási ciklus
- Vizsgálófeszültség (tekercs/érintkező): 4 kVrms (50 Hz, 1 perc, tekercs/érintkező)
- Kórokozó oldal: Kórokozó oldal
- A hajtás kapcsolási viselkedése: monostabil
- Meghajtás (polaritás): polarizált
- Tipikus válaszidő: 6 ms (220 V DC); 3 ms ... 15 ms (230 V AC)
- Tipikus kiesési idő: 8 ms (220 V DC)
- Kapcsolóérintkező típusa: Egyszeres érintkező
- Érintkező anyaga: AgNi
- Minimális kapcsolási feszültség: 12 V (10 mA)
- Minimális kapcsolási áram: 10 mA (12 V)
- Maximális megszakítási teljesítmény (ohmos terhelés): 264 W (24 V DC); 62 W (48 V DC); 48 W (60 V DC); 52 W (110 V DC); 66 W (220 V DC); 2750 VA (250 V AC)
- Kapcsolási kapacitás: 2 A (24 V (DC13)); 3 A (230 V, AC15)
- Tipikus relapszusidő-tartomány: 3 ms ... 15 ms (230 V AC)
- Névleges feszültség (csatlakoztatott elektromechanikus relé): 110 V DC
- Csomagolás
darab
- Termék típus
Relémodul
- Gyártói szám
PLC-RPT-230UC/21HC/MS
- Csatlakozó
Push-In rugóerős csatlakozás
- Megszólalási feszültség (min.)
207 V/AC
- Megszólalási feszültség (max.)
264.5 V/AC
- Megszólalási idő
6 ms
- Hanyatlási idő
8 ms
- Érintkező típus
1 váltó
- Érintkezőanyag
AgNi
- Kapcsolási feszültség (max.)
250 V DC/AC
- Kapcsolási teljesítmény (max.)
2750 VA
- Jellemzők
LED-del
IP20
- Hőmérséklet (max.)
50 °C
- Hőmérséklet (min.)
-40 °C
- Mélység
104 mm
- Szélesség
14 mm
- Magasság
80 mm
- Méret
(Sz x Ma x Mé) 14 x 80 x 104 mm
- Tartalom
10 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3580317 Phoenix Contact PLC-RPT-230UC/21HC/MS Relémodul 1 váltó darab 10 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3580317 Phoenix Contact PLC-RPT-230UC/21HC/MS Relémodul 1 váltó darab 10 db
Leírás
PLC interfész, reléaljzatból és dugaszolható, kézi működtetésű teljesítményérintkezős reléből áll, integrált állapotjelző LED-del, direkt rugós csatlakozással, 1 váltóérintkezővel, hídegyenirányítóval, bemeneti feszültség: 230 V AC / 220 V DC
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
