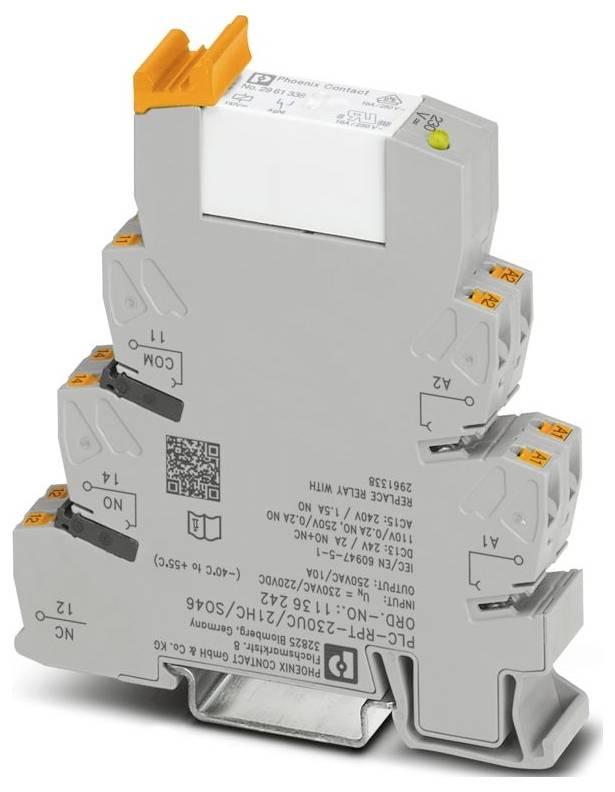

Phoenix Contact PLC-RPT-230UC/21HC/SO46 Relémodul 1 váltó 10 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Relémodul
Érintkező típus
1 váltó
Kapcsolási feszültség (max.)
250 V DC/AC
Gyártói szám
PLC-RPT-230UC/21HC/SO46
Csatlakozó
Push-In rugóerős csatlakozás
Adatlap (PDF)
3 készlet
Mennyiség (készlet)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
67 709 Ft
3
2% = 1652Ft
66 057 Ft
5
3% = 2309Ft
65 400 Ft
10
4% = 2749Ft
64 960 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám (csomagméret 10 db)
Összesen (67 709 Ft / Darab)
67 709 Ft
ÁFA nélkül
Már csak 3 készlet érhető el
Műszaki adatok
- Termékcsalád: PLC-INTERFÉSZ
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (egyvezetékes véghüvely); 2x 0,5 mm² ... 1 mm² (kettős érvéghüvely)
- Merev vezető keresztmetszete: 0,14 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 26 ... 14
- Szélesség: 14 mm
- Magasság: 80 mm
- Mélység: 94 mm
- Szín: szürke (RAL 7042)
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -40 °C ... ... 55 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Szabványok/előírások: IEC 60947-5-1
- Szerelési típus: DIN sínre szerelhető
- Túlfeszültség kategória: III
- Szennyezési fok: 3
- Csupaszolási hossz: 10 mm
- Tetszés szerinti beépítési pozíció
- Kezelési útmutató: A termék érintésvédelmének a helyén kell lennie (feszültség esetén> 25 V AC/60 V DC) feszültséget a rendszer telepítőjének kell biztosítania. Beépített készülék, közvetlen érintés elleni védelem nélkül.
- Azonosítás: ISA-S71.04. G3 Harsh csoport; EN 60068-2-60
- Maximális teljesítményveszteség névleges körülmények között: 2,3 W
- Üzemmód: 100% ED
- CE: CE
- Tanúsítvány: TAE0000196
- Bemeneti feszültségtartomány: 179,4 V AC ... 264,5 V AC (20 °C); 171,6 V DC... 253 V egyenáram (20 °C)
- Összeszerelési útmutató: hézag nélkül összeilleszthető
- Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
- Kisfeszültségű irányelv: Megfelelőség az LV irányelvnek
- Védő áramkör: RC hálózat; hídegyenirányító
- Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
- Szennyező gáz teszt: Szennyező gáz teszt
- Maximális kapcsolási feszültség: 250 V AC/DC
- Állapotjelző: LED (sárga)
- Alkalmazás: Interferenciaszűrő
- Maximális bekapcsolási áram: 30 A (300 ms, záróérintkező)
- Szigetelés: Alapszigetelés
- Adatkarbantartási állapot: Adatkarbantartási állapot
- Utolsó adatfrissítés dátuma: 2025. december 11.
- Névleges bemeneti feszültség UN: 230V AC; 220V DC
- Tipikus bemeneti áram UN esetén: 8,5 mA (50 Hz); 10 mA (60 Hz)
- Érintkező konfiguráció: 1 váltóérintkező
- Maximális folyamatos áram: 6 A; 10 A (az érték a 12-es csatlakozókra vonatkozik). Ha a 12-es csatlakozók át vannak hidalva, a normál érték érvényes.)
- UKCA: UKCA
- Hajóépítési adatok: Hajóépítési adatok
- Hőmérséklet: D
- Páratartalom: A
- Rezgés: B/C
- EMC: B
- Burkolat: A fedélzetre történő telepítéskor biztosítani kell a szabályoknak megfelelő védelmet.
- Névleges szigetelési feszültség: 250 V AC
- Névleges lökőfeszültség: 4 kV (Biztonságos leválasztás, megerősített szigetelés és 6 kV a bemeneti áramkör és a kimeneti érintkezőáram-utak között)
- Szigetelési tulajdonságok: Áramkörök közötti lég- és kúszóáramút: Szigetelési tulajdonságok: Áramkörök közötti lég- és kúszóáramút
- Lég- és kúszóáramút távolságok az áramkörök között: Lég- és kúszóáramút távolságok az áramkörök között
- Védettség (reléfoglalat): IP20 (reléfoglalat)
- Védelmi osztály (relé): RT II (relé)
- Védettségi fokozat (telepítési hely): IP54 (telepítési hely)
- Kapcsolás: Kapcsolás
- Mechanikai élettartam: kb. 3 x 10⁷ kapcsolási ciklus
- Vizsgálófeszültség (tekercs/érintkező): 4 kVrms (50 Hz, 1 perc, tekercs/érintkező)
- Kórokozó oldal: Kórokozó oldal
- A hajtás kapcsolási viselkedése: monostabil
- Meghajtás (polaritás): polarizált
- Tipikus válaszidő: 7 ms
- Tipikus relapszusidő: 10 ms
- Kapcsolóérintkező típusa: Egyszeres érintkező
- Érintkező anyaga: AgNi
- Minimális kapcsolási feszültség: 12 V (10 mA)
- Minimális kapcsolási áram: 10 mA (12 V)
- Maximális kapcsolási teljesítmény (ohmos terhelés): 144 W (24 V DC); 240 W (24 V DC, az érték a 12-es csatlakozókra vonatkozik. Ha a 12-es csatlakozók át vannak hidalva, a normál érték érvényes.); 58 W (48 V DC); 48 W (60 V DC); 50 W (110 V DC); 80 W (220 V DC); 1500 VA (250 V AC); 2500 W (250 V AC, az érték a 12-es csatlakozókra vonatkozik. Ha a 12-es csatlakozók át vannak hidalva, a normál érték érvényes.)
- Kapcsolási kapacitás: 2 A (DC13, 24 V); 0,2 A (DC13, 250 V); 6 A (AC15, 24 V); 6 A (AC15, 250 V)
- Hálózati frekvencia: 50/60 Hz
- Névleges feszültség (csatlakoztatott elektromechanikus relé): 110 V DC
- Tipikus kiesési feszültség: 60 V AC
- Termék típus
Relémodul
- Gyártói szám
PLC-RPT-230UC/21HC/SO46
- Csatlakozó
Push-In rugóerős csatlakozás
- Megszólalási feszültség (min.)
179.4 V/AC
- Megszólalási feszültség (max.)
264.5 V/AC
- Megszólalási idő
7 ms
- Hanyatlási idő
10 ms
- Érintkező típus
1 váltó
- Érintkezőanyag
AgNi
- Kapcsolási feszültség (max.)
250 V DC/AC
- Kapcsolási teljesítmény (max.)
2500 W
- Tekercs teljesítmény
2.3 W
- Jellemzők
RC pajzzsal
IP20
- Hőmérséklet (max.)
55 °C
- Hőmérséklet (min.)
-40 °C
- Mélység
94 mm
- Szélesség
14 mm
- Magasság
80 mm
- Méret
(Sz x Ma x Mé) 14 x 80 x 94 mm
- Tartalom
10 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3564951 Phoenix Contact PLC-RPT-230UC/21HC/SO46 Relémodul 1 váltó 10 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3564951 Phoenix Contact PLC-RPT-230UC/21HC/SO46 Relémodul 1 váltó 10 db
Leírás
PLC interfész a vezérlőoldalon fellépő interferenciaáramok vagy interferenciafeszültségek ellen. Egy direkt rugós csatlakozású alapkapocsból és egy dugaszolható miniatűr reléből áll, amely legfeljebb 10 A-es teljesítményérintkezőt, 1 váltóérintkezőt és 230 V AC bemeneti feszültséget biztosít.
