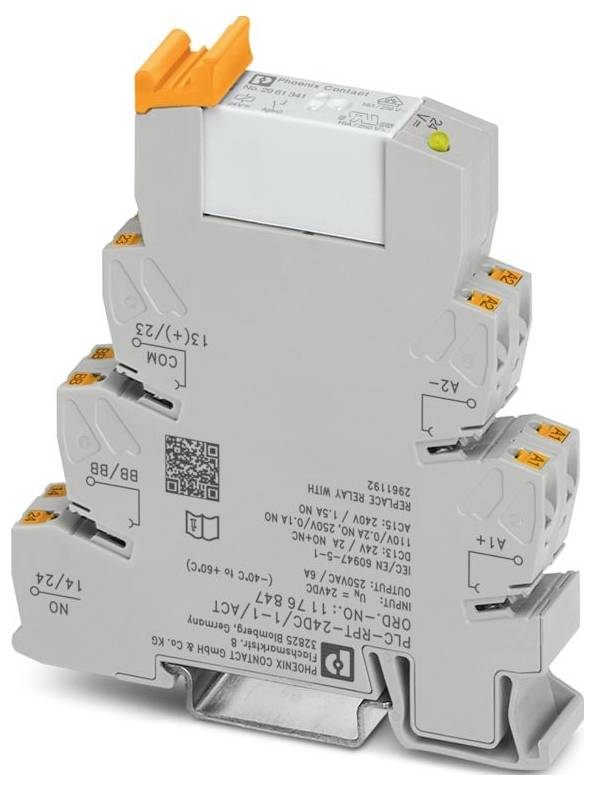

Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Relémodul 2 záró 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Relémodul
Érintkező típus
2 záró
Kapcsolási feszültség (max.)
250 V DC/AC
Gyártói szám
PLC-RPT- 24DC/ 1- 1/ACT
Csatlakozó
Push-In rugóerős csatlakozás
Adatlap (PDF)
Összesen (6890Ft / Darab)
6890Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Produktfamilie: PLC-INTERFACE
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²;2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
- Leiterquerschnitt starr: 0,14 mm² ... 2,5mm²
- Leiterquerschnitt AWG: 26 ... 14
- Szélesség: 14 mm
- Magasság: 80 mm
- Mélység: 94 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: IEC 60947-5-1
- Montageart: Tragschienenmontage
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Csupaszolási hossz: 10 mm
- Tetszés szerinti beépítési pozíció
- Maximale Verlustleistung bei Nennbedingung: 0,43 W
- Betriebsart: 100 % ED
- Eingangsspannungsbereich: 20,2 V DC ... 33,6 V DC (20 °C)
- Montagehinweis: anreihbar ohne Abstand
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
- Schutzbeschaltung: Verpolschutz | Verpolschutzdiode;Freilaufdiode | Freilaufdiode
- Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
- Anwendung: Ausgabefunktion
- Einschaltstrom maximal: 25 A (20 ms)
- Isolierung: Basisisolierung
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 12.09.2025
- Eingangsnennspannung UN: 24 V DC
- Typischer Eingangsstrom bei UN: 18 mA
- Betriebsspannungsanzeige: LED gelb
- Kontaktausführung: 2 Schließer
- Grenzdauerstrom: 6 A
- Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
- Normen / Bestimmungen: Normen / Bestimmungen
- Bemessungsisolationsspannung: 250 V AC
- Bemessungsstoßspannung: 4 kV (Sichere Trennung, verstärkte Isolierung und 6 KV zwischen Eingangsstromkreis und Ausgangskontaktstrompfaden)
- Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen: Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen
- Luft- und Kriechstrecken zwischen den Stromkreisen: Luft- und Kriechstrecken zwischen den Stromkreisen
- Schutzart (Relaissockel): IP20
- Schutzart (Relais): RT III
- Schutzart (Einbauort): ≤ IP54
- Schalten: Schalten
- Lebensdauer mechanisch: 3x 107 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min.)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 8 ms
- Rückfallzeit typisch: 10 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgNi
- Schaltspannung minimal: 5 V (10 mA)
- Schaltstrom minimal: 10 mA (5 V)
- Abschaltleistung (ohmsche Last) maximal: 144 W (24 V DC);96 W (48 V DC);60 W (60 V DC);44 W (110 V DC);60 W (220 V DC);1500 VA (250 V AC)
- Schaltleistung minimal: 50 mW
- Schaltvermögen: 2 A (24 V (DC13));0,2 A (250 V (DC-13));3 A (24 V (AC15));3 A (120 V (AC15));3 A (250 V (AC15))
- Prüfspannung (offener Kontakt): 1 kVeff (50 Hz, 1 min.)
- Nennspannung (aufgestecktes elektromechanisches Relais): 24 V DC
- Eingangsverlustleistung bei UN: 0,43 W
- Prüfspannung (Schließer/Schließer): 2,5 kVeff (50 Hz, 1 min.)
- Termék típus
Relémodul
- Gyártói szám
PLC-RPT- 24DC/ 1- 1/ACT
- Csatlakozó
Push-In rugóerős csatlakozás
- Megszólalási feszültség (min.)
20.2 V/DC
- Megszólalási feszültség (max.)
33.6 V/DC
- Megszólalási idő
8 ms
- Hanyatlási idő
10 ms
- Érintkező típus
2 záró
- Érintkezőanyag
AgNi
- Kapcsolási feszültség (max.)
250 V DC/AC
- Kapcsolási teljesítmény (max.)
1500 VA
- Jellemzők
Póluscsere ellen védő diódával
IP20
- Hőmérséklet (max.)
70 °C
- Hőmérséklet (min.)
-40 °C
- Mélység
94 mm
- Szélesség
14 mm
- Magasság
80 mm
- Méret
(Sz x Ma x Mé) 14 x 80 x 94 mm
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3565607 Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Relémodul 2 záró 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3565607 Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Relémodul 2 záró 1 db
Leírás
PLC-INTERFACE für Ausgabefunktionen, bestehend aus Grundklemme PLC-BPT.../ACT mit Push-in-Anschluss und steckbarem Miniaturrelais mit Leistungskontakt, zur Montage auf Tragschiene NS 35/7,5, 2 Schließer (1-1), Eingangsspannung 24 V DC
