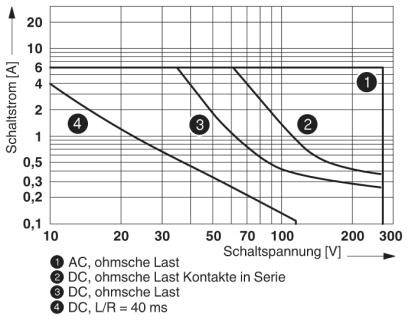

![A diagram egy kapcsolási képességet mutat különböző áramtípusokhoz: 1) AC, 2) DC, 3) DC sorosan, 4) DC L/R=40ms időállandóval. Tengelyek: Kapcsolási feszültség [V], Kapcsolási áram [A].](https://asset.conrad.com/media10/isa/160267/c1/-/hu/002141004TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

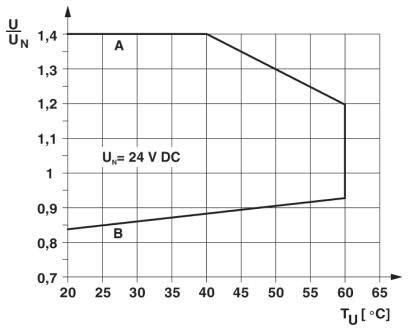

!['Diagram mutatja az U/UN viszonyt a TU[°C] ellen. Függőleges tengely: U/UN 0,8-tól 1,4-ig. Vízszintes tengely: TU 20-tól 65°C-ig. Egyenes vonal 1,4-nél 25°C-on 1,0-ig 60°C-on, majd vízszintesen 65°C-ig.'](https://asset.conrad.com/media10/isa/160267/c1/-/hu/002141004TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Hasonló kivitel

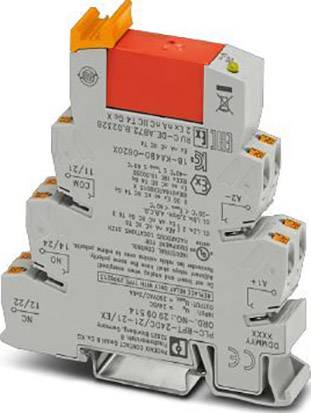

Phoenix Contact PLC-RPT- 24DC/21-21/EX Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 6 A 2 váltó 10 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Relé modul
Érintkező típus
2 váltó
Névleges feszültség
24 V/DC
Kapcsolási feszültség (max.)
250 V DC/AC
Max. kapcsolási áram
6 A
Adatlap (PDF)
81 készlet
Helyettesítő termékek megjelenítése
Mennyiség (készlet)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
67 709 Ft
3
2% = 1652Ft
66 057 Ft
5
3% = 2309Ft
65 400 Ft
10
4% = 2749Ft
64 960 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám (csomagméret 10 db)
Összesen (67 709 Ft / Darab)
67 709 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Teljesítmény veszteség névleges körülmények között: 0,43 W
- Maximális kapcsolási feszültség: 250 V AC / DC (250 V-nál nagyobb feszültségeknél (L1, L2, L3) a szomszédos modulok ugyanazon kivezetései között, a PLC-ATP elválasztó lemezt be kell állítani. A potenciális áthidalás az FBST 8-PLC-vel ... vagy ... FBST 500 ...)
- Minimális kapcsolási feszültség: 5 V AC / DC (10 mA-nál)
- Minimális kapcsolási áram: 10 mA (5 V-nál)
- Maximális bemeneti áram: 15 A (300 ms)
- Maximális törési képesség (ohmikus terhelés):
- 140 W (24 V DC mellett)
- 85 W (48 V DC-nál)
- 60 W (60 V DC esetén)
- 44 W (110 V DC-nál)
- 60 W (220 V DC mellett)
- 1500 VA (250 V AC-nál)
- Kapcsolási teljesítmény:
- 2 A (24 V-nál, DC13)
- 0,2 A (250 V-nál, DC13)
- 3 A (24 V-nál, AC15)
- 3 A (120 V-nál, AC15)
- 3 A (250 V-nál, AC15)
- Tetszés szerinti beépítési pozíció
- Telepítési utasítások: távolság nélkül hozzáadhatók
- Csupaszolási hossz: 8 mm
- Vezető keresztmetszete merev: 0,14 mm² ... 2,5 mm²
- Vezető keresztmetszete rugalmas: 0,14 mm² ... 2,5 mm²
- Vezető keresztmetszete AWG: 26 ... 14
- Névleges szigetelési feszültség: 250 V AC
- Méretezett feszültséglökés 6 kV
- Szigetelés: biztonságos elválasztás, megerősített szigetelés
- Túlfeszültség kategória: III
- Termék típus
Relé modul
- Gyártói szám
PLC-RPT- 24DC/21-21/EX
- Csatlakozó
Push-in kapocs
- Megszólalási idő
8 ms
- Hanyatlási idő
10 ms
- Érintkező típus
2 váltó
- Érintkezőanyag
AgNi
- Névleges feszültség
24 V/DC
- Kapcsolási feszültség (max.)
250 V DC/AC
- Max. kapcsolási áram
6 A
- Élettartam (mechanikus)
3x107művelet
- Jellemzők
LED-del
Szabadonfutó diódával
Póluscsere ellen védő diódával
RT III
- Hőmérséklet (max.)
+60 °C
- Hőmérséklet (min.)
-20 °C
- Hossz
94 mm
- Szélesség
14 mm
- Magasság
80 mm
- Méret
(H x Sz x Ma) 94 x 14 x 80 mm
- Tartalom
10 db
- Mélység
94 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2141004 Phoenix Contact PLC-RPT- 24DC/21-21/EX Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 6 A 2 váltó 10 db
Adatlap 2141004 Phoenix Contact PLC-RPT- 24DC/21-21/EX Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 6 A 2 váltó 10 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2141004 Phoenix Contact PLC-RPT- 24DC/21-21/EX Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 6 A 2 váltó 10 db
Leírás
PLC-INTERFACE, amely egy 14 mm-es sínre szerelhető alapcsatlakozóból áll bepattintható csatlakozással és dugaszolórelével tápfeszültség-érintkezővel, 2 váltó érintkezővel, bemeneti feszültség 24 V DC. Az ATEX / IECEx (2. zóna) és az Ex Zone I. osztály, Div. második
