Name: Phoenix Contact PLC-RPT- 24DC/2X21/FG Relé modul 24 V/DC 2 váltó 1 db
Brand: Phoenix Contact
SKU: 2225808
Availability: InStock

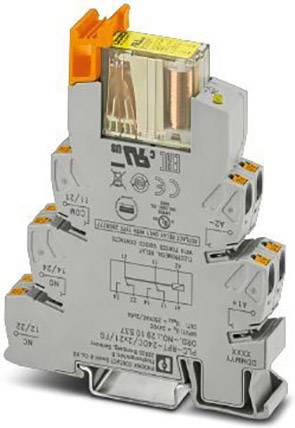

Egy szürke, elektromos csatolórelé narancssárga karral és feliratokkal, amely kapcsolási rajzokat és műszaki specifikációkat mutat.

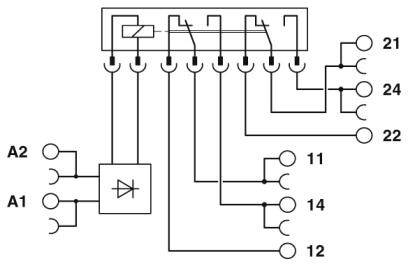

Egy elektromos áramkör kapcsolási rajza, amely kapcsolókat, diódákat és csatlakozókat tartalmaz, amelyek különböző áramvezetési útvonalakat ábrázolnak.

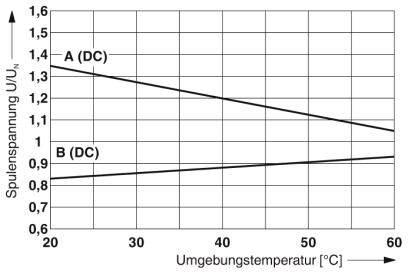

A diagram a tekercs feszültségének (U/UN) változását mutatja a környezeti hőmérséklet (°C) függvényében két egyenáramú tekercs esetében: A és B tekercs.

1/3

Hasonló kivitel

Termék típus

Relé modul

Érintkező típus

2 váltó

Névleges feszültség

24 V/DC

Kapcsolási feszültség (max.)

250 V DC/AC

Gyártói szám

PLC-RPT- 24DC/2X21/FG

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 5. [Cs.]

20 db

Szám

Összesen (21 990 Ft / Darab)

21 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Környezeti hőmérséklet (tárolás / szállítás): -20 ° C - +85 ° C
Névleges bemeneti feszültség: 24 V / DC
Tipikus bemeneti áram: 30 mA
Tekercs feszültsége: 24 V / DC
Védő áramkör: szabadon forgó dióda
Üzemi feszültség kijelző: Sárga LED
Kapcsoló érintkező típusa: egyérintkezős
Minimális kapcsolási áram: 10 mA (5 V)
Maximális bemeneti áram: 6 A
Folyamatos áram korlátozása: 6 A
Maximális törésteljesítmény (ellenállási terhelés): 144 W (24 V / DC), 288 W (48 V / DC), 88 W (110 V / DC), 110 W (220 V / DC), 1500 VA (250 V / AC) )
Minimális kapcsolási teljesítmény: 150 mW
Kapcsolási kapacitás: 3 A (24 V, DC13), 3 A (230 V, AC15)
Csupaszolási hossz: 8 mm
Vezető keresztmetszete: 0,14 mm² - 2,5 mm²
Vezető keresztmetszete AWG: 26 - 14

Termék típus: Relé modul

Gyártói szám: PLC-RPT- 24DC/2X21/FG

Csatlakozó: Push-in kapocs

Gyártói szín: Szürke

Megszólalási idő: 10 ms

Hanyatlási idő: 10 ms

Érintkező típus: 2 váltó

Érintkezőanyag: AgNi

Névleges feszültség: 24 V/DC

Kapcsolási feszültség (max.): 250 V DC/AC

Élettartam (mechanikus): 10000000

: IP20
IP54

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -20 °C

Mélység: 104 mm

Szélesség: 14 mm

Magasság: 80 mm

Méret: (Sz x Ma x Mé) 14 x 80 x 104 mm

Tartalom: 1 db

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2225808 Phoenix Contact PLC-RPT- 24DC/2X21/FG Relé modul 24 V/DC 2 váltó 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2225808 Phoenix Contact PLC-RPT- 24DC/2X21/FG Relé modul 24 V/DC 2 váltó 1 db

Leírás

PLC-INTERFACE, amely relélapból és dugaszolható biztonsági relékből áll, a DIN EN 50205 szerint pozitív meghajtású érintkezőkkel, dugaszoló csatlakozóval, 2 váltó érintkezővel, pozitív meghajtású, bemeneti feszültség: 24 V DC
