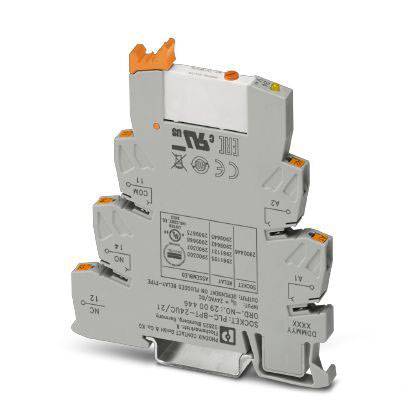

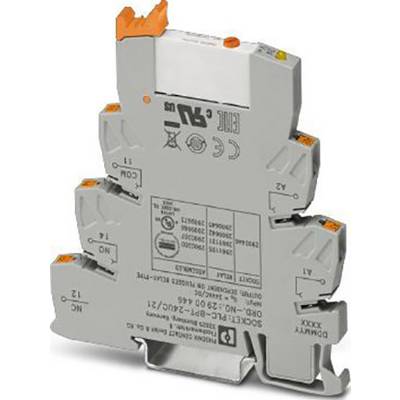

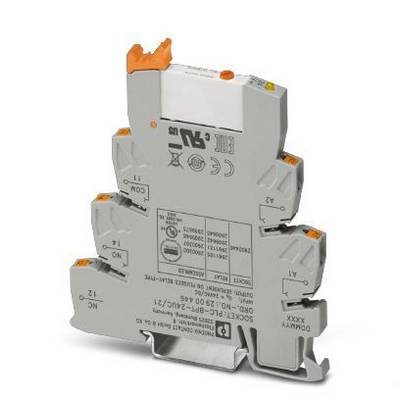

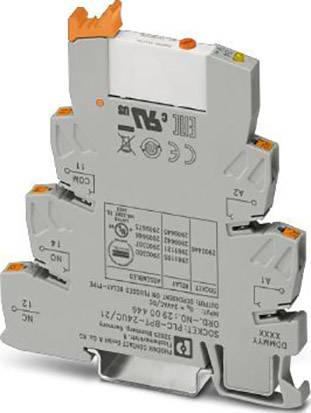

Phoenix Contact PLC-RPT- 24UC/21/MS Relé modul Névleges feszültség: 24 V DC/AC Max. kapcsolási áram: 6 A 1 váltó darab 1
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Relé modul
Érintkező típus
1 váltó
Névleges feszültség
24 V DC/AC
Kapcsolási feszültség (max.)
250 V DC/AC
Adatlap (PDF)
2 db
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
10 228 Ft
3
4% = 445Ft
9783Ft
5
6% = 622Ft
9606Ft
10
7% = 740Ft
9488Ft
25
9% = 874Ft
9354Ft
50
10% = 1022Ft
9206Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (10 228 Ft / Darab)
10 228 Ft
ÁFA nélkül
Már csak 2 db érhető el
Műszaki adatok
- Teljesítmény veszteség névleges körülmények között: 0,26 W
- Maximális kapcsolási feszültség: 250 V AC / DC (250 V-nál nagyobb feszültségeknél (L1, L2, L3) a szomszédos modulok ugyanazon kivezetései között, a PLC-ATP elválasztó lemezt be kell állítani. A potenciális áthidalás az FBST 8-PLC-vel ... vagy ... FBST 500 ...)
- Minimális kapcsolási feszültség: 5 V (100 mA-nál)
- Minimális kapcsolási áram: 10 mA (12 V-nál)
- Maximális bemeneti áram: 10 A (4 s)

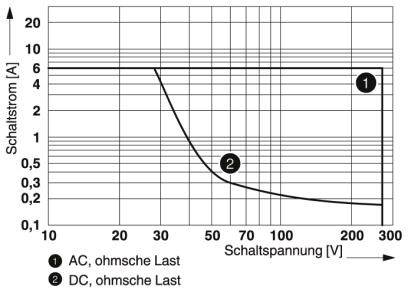

- Maximális törési képesség (ohmikus terhelés):
- 140 W (24 V DC mellett)
- 20 W (48 V DC-nál)
- 18 W (60 V DC mellett)
- 23 W (110 V DC-nál)
- 40 W (220 V DC mellett)
- 1500 VA (250 V AC-nál)
- Kapcsolási teljesítmény:
- 2 A (24 V-nál, DC13)
- 0,2 A (110 V-nál, DC13)
- 0,1 A (220 V-nál, DC13)
- 3 A (24 V-nál, AC15)
- 3 A (120 V-nál, AC15)
- 3 A (230 V-nál, AC15)
- Tetszés szerinti beépítési pozíció
- Telepítési utasítások: távolság nélkül hozzáadhatók
- Csupaszolási hossz: 8 mm
- Vezető keresztmetszete merev: 0,14 mm² ... 2,5 mm²
- Vezető keresztmetszete rugalmas: 0,14 mm² ... 2,5 mm²
- Vezető keresztmetszete AWG: 26 ... 14
- Túlfeszültség kategória: III
- Csomagolás
darab
- Termék típus
Relé modul
- Gyártói szám
PLC-RPT- 24UC/21/MS
- Csatlakozó
Push-in kapocs
- Megszólalási idő
6 ms
- Hanyatlási idő
15 ms
- Érintkező típus
1 váltó
- Érintkezőanyag
AgSnO
- Névleges feszültség
24 V DC/AC
- Kapcsolási feszültség (max.)
250 V DC/AC
- Max. kapcsolási áram
6 A
- Kapcsolási teljesítmény (max.)
1500 VA
- Élettartam (mechanikus)
1x107művelet
- Tekercs teljesítmény
0.26 W
- Jellemzők
LED-del
Relé védelmi típus RT II
- Hőmérséklet (max.)
+60 °C
- Hőmérséklet (min.)
-40 °C
- Hossz
94 mm
- Szélesség
6.2 mm
- Magasság
80 mm
- Méret
(H x Sz x Ma) 94 x 6.2 x 80 mm
- Tartalom
1 db
Dokumentumok és letöltések
Adatlap
Adatlap 2225769 Phoenix Contact PLC-RPT- 24UC/21/MS Relé modul Névleges feszültség: 24 V DC/AC Max. kapcsolási áram: 6 A 1 váltó darab 1
Adatlap 2225769 Phoenix Contact PLC-RPT- 24UC/21/MS Relé modul Névleges feszültség: 24 V DC/AC Max. kapcsolási áram: 6 A 1 váltó darab 1
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2225769 Phoenix Contact PLC-RPT- 24UC/21/MS Relé modul Névleges feszültség: 24 V DC/AC Max. kapcsolási áram: 6 A 1 váltó darab 1
Leírás
RT-III zárt relék. A tekercs és az érintkező közötti biztonságos elválasztás a DIN EN 50178 szerint.
