Hasonló kivitel

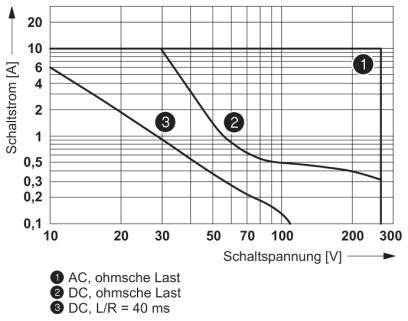

![A diagram mutatja a kapcsolási áramot [A] a kapcsolási feszültség [V] függvényében; görbék váltakozó áramú ohmos terhelésre, egyenáramú ohmos terhelésre és egyenáramú L/R=40 ms terhelésre.](https://asset.conrad.com/media10/isa/160267/c1/-/hu/002209947TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

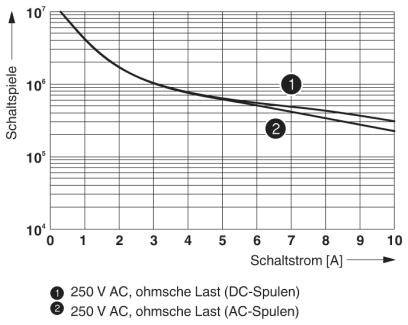

![Diagram: Kapcsolók élettartama. Tengelyek: Kapcsolási ciklusok (függőleges), Kapcsolási áram [A] (vízszintes). Két görbe 250 V AC, ohmos terhelés esetén. 1. görbe: DC-tekercsek; 2. görbe: AC-tekercsek.](https://asset.conrad.com/media10/isa/160267/c1/-/hu/002209947TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Hasonló kivitel

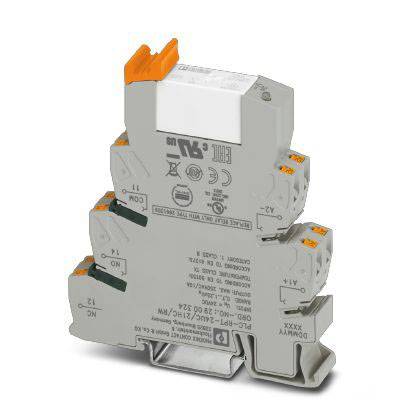

Phoenix Contact PLC-RPT- 24UC/21HC/RW Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 10 A 1 váltó darab 1
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Relé modul
Érintkező típus
1 váltó
Névleges feszültség
24 V/DC
Kapcsolási feszültség (max.)
250 V DC/AC
Adatlap (PDF)
1 db
Helyettesítő termékek megjelenítése
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
26 764 Ft
3
3% = 742Ft
26 022 Ft
5
4% = 1039Ft
25 725 Ft
10
5% = 1236Ft
25 528 Ft
25
5% = 1458Ft
25 306 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (26 764 Ft / Darab)
26 764 Ft
ÁFA nélkül
Már csak 1 db érhető el
Műszaki adatok
- Teljesítmény veszteség névleges körülmények között: 0,48 W
- Maximális kapcsolási feszültség: 250 V AC / DC (250 V-nál nagyobb feszültségeknél (L1, L2, L3) a szomszédos modulok ugyanazon kivezetései között a PLC-ATP elválasztó lemezt be kell állítani.)
- Minimális kapcsolási feszültség: 12 V (10 mA-nál)
- Minimális kapcsolási áram: 10 mA (12 V-nál)
- Maximális bemeneti áram: 30 A (300 ms)
- Maximális törési képesség (ohmikus terhelés):
- 240 W (24 V DC mellett)
- 20 W (48 V DC-nál)
- 18 W (60 V DC mellett)
- 23 W (110 V DC-nál)
- 40 W (220 V DC mellett)
- 1500 VA (250 V AC-nál)
- Kapcsolási teljesítmény:
- 2 A (24 V (DC13))
- 0,2 A (220 V (DC13))
- 6 A (230 V (AC 15))
- Tetszés szerinti beépítési pozíció
- Telepítési utasítások: távolság nélkül hozzáadhatók
- Csupaszolási hossz: 8 mm
- Vezető keresztmetszete merev: 0,14 mm² ... 2,5 mm²
- Vezető keresztmetszete rugalmas: 0,14 mm² ... 2,5 mm²
- Vezető keresztmetszete AWG: 26 ... 14
- Névleges szigetelési feszültség: 250 V AC
- Méretezett feszültséglökés 6 kV
- Szigetelés: alapszigetelés
- Túlfeszültség kategória: III
- Csomagolás
darab
- Termék típus
Relé modul
- Gyártói szám
PLC-RPT- 24UC/21HC/RW
- Csatlakozó
Push-in kapocs
- Megszólalási idő
5 ms
- Hanyatlási idő
11 ms
- Érintkező típus
1 váltó
- Érintkezőanyag
AgNi
- Névleges feszültség
24 V/DC
- Kapcsolási feszültség (max.)
250 V DC/AC
- Max. kapcsolási áram
10 A
- Kapcsolási teljesítmény (max.)
1500 VA
- Élettartam (mechanikus)
3x107művelet
- Tekercs teljesítmény
0.48 W
- Jellemzők
LED-del
RT III
- Hőmérséklet (max.)
+70 °C
- Hőmérséklet (min.)
-40 °C
- Hossz
94 mm
- Szélesség
14 mm
- Magasság
80 mm
- Méret
(H x Sz x Ma) 94 x 14 x 80 mm
- Tartalom
1 db
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 10 A 1 váltó darab 1
Adatlap 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 10 A 1 váltó darab 1
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 10 A 1 váltó darab 1
Leírás
Az EN 50155 tanúsítvánnyal rendelkezik. Rezgés- és ütésállóság az EN 50155 szerint. A tekercs és az érintkező közötti biztonságos elválasztás a DIN EN 50178 szerint.
