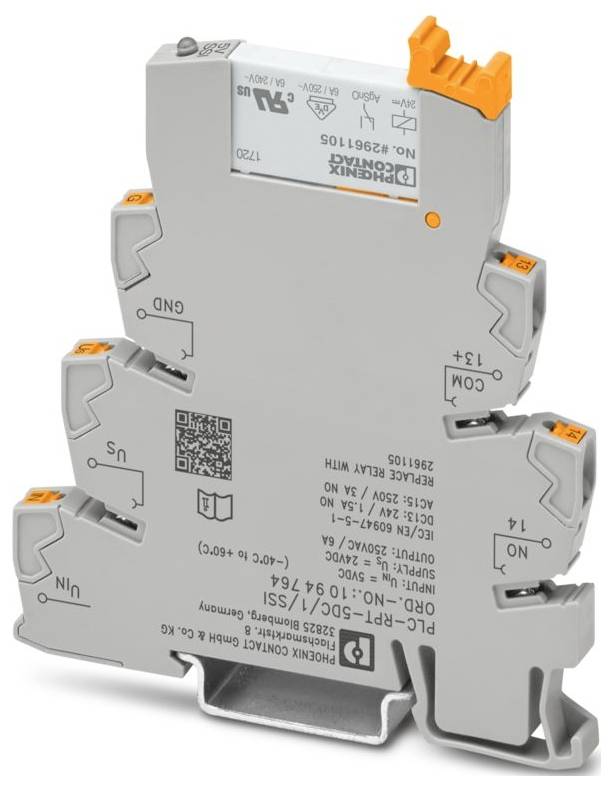

Phoenix Contact PLC-RPT- 5DC/1/SSI Relémodul 24 V/DC 1 záró 10 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Relémodul
Érintkező típus
1 záró
Névleges feszültség
24 V/DC
Kapcsolási feszültség (max.)
250 V DC/AC
Gyártói szám
PLC-RPT- 5DC/1/SSI
Adatlap (PDF)
Összesen (151 990 Ft / Darab)
151 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: PLC-INTERFÉSZ
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (egyvezetékes véghüvely); 2x 0,5 mm² ... 1 mm² (kettős érvéghüvely)
- Merev vezető keresztmetszete: 0,14 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 26 ... 14
- Szélesség: 6,2 mm
- Magasság: 80 mm
- Mélység: 94 mm
- Szín: szürke (RAL 7042)
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Szabványok/előírások: IEC 60947-5-1
- Szerelési típus: DIN sínre szerelhető
- Túlfeszültség kategória: III
- Szennyezési fok: 3
- Csupaszolási hossz: 10 mm
- Tetszés szerinti beépítési pozíció
- Azonosítás: ISA-S71.04. G3 Harsh csoport; EN 60068-2-60
- Maximális teljesítményveszteség névleges körülmények között: 0,22 W
- Üzemmód: 100% ED
- CE: CE
- Tanúsítvány: TAE0000196
- Bemeneti feszültségtartomány: 4,5 V DC ... 6 V/DC
- Összeszerelési útmutató: hézag nélkül összeilleszthető
- Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
- Kisfeszültségű irányelv: Megfelelőség az LV irányelvnek
- Védő áramkör: Túlfeszültség-védelem
- Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
- Szennyező gáz teszt: Szennyező gáz teszt
- Maximális kapcsolási feszültség: 250 V AC/DC
- Alkalmazás: gyenge jelforrások
- Ellátás: Ellátás
- Rövidzárlati áram: 200 A (feltételes rövidzárlati áram)
- Bemeneti áram: 9 mA
- Maximális bekapcsolási áram: 10 A (4 s)
- Adatkarbantartási állapot: Adatkarbantartási állapot
- Utolsó adatfrissítés dátuma: 2025.09.12.
- Névleges bemeneti feszültség UN: 5 V DC
- Tipikus bemeneti áram UN esetén: 1 mA
- Üzemi feszültségjelző: sárga LED
- Érintkezőkonfiguráció: 1 záróérintkező
- Maximális folyamatos áram: 6 A
- Kapcsolat típusa: Teljesítménykapcsolat
- UKCA: UKCA
- Hajóépítési adatok: Hajóépítési adatok
- Hőmérséklet: D
- Páratartalom: A
- Rezgés: B/C
- EMC: B
- Burkolat: A fedélzetre történő telepítéskor biztosítani kell a szabályoknak megfelelő védelmet.
- Névleges szigetelési feszültség: 250 V
- Feszültségtartomány az amerikai egyesült államokbelihez képest: 0,8 ... 1,2
- Védettség (reléfoglalat): IP20 (reléfoglalat)
- Védettségi fokozat (telepítési hely): ≥ IP54 (telepítési hely)
- Kapcsolás: Kapcsolás
- Mechanikai élettartam: 2 x 10⁷ kapcsolási ciklus
- Kórokozó oldal: Kórokozó oldal
- A hajtás kapcsolási viselkedése: monostabil
- Meghajtás (polaritás): polarizált
- Tipikus válaszidő: 5 ms
- Tipikus relapszusidő: 7 ms
- Kapcsolóérintkező típusa: Egyszeres érintkező
- Érintkezőanyag: AgSnO
- Minimális kapcsolási feszültség: 12 V AC/DC
- Minimális kapcsolási áram: 10 mA
- Maximális kapcsolási teljesítmény (ohmos terhelés): 140 W (24 V DC); 20 W (48 V DC); 18 W (60 V DC); 23 W (110 V DC); 40 W (220 V DC); 1500 VA (250 V AC)
- Minimális kapcsolási teljesítmény: 120 mW
- Szigetelési tulajdonságok: Tekercs/Érintkező: Szigetelési tulajdonságok: Tekercs/Érintkező
- Névleges lökőfeszültség-állóság: 6 kV
- Névleges feszültség (csatlakoztatott elektromechanikus relé): 24 V DC
- Kimeneti biztosíték: 4 A gL/gG NEOZED
- Névleges tápfeszültség: 24 V DC (Us)
- Termék típus
Relémodul
- Gyártói szám
PLC-RPT- 5DC/1/SSI
- Csatlakozó
Push-In rugóerős csatlakozás
- Megszólalási feszültség (min.)
4.5 V/DC
- Megszólalási feszültség (max.)
6 V/DC
- Megszólalási idő
5 ms
- Hanyatlási idő
7 ms
- Érintkező típus
1 záró
- Érintkezőanyag
AgSnO
- Névleges feszültség
24 V/DC
- Kapcsolási feszültség (max.)
250 V DC/AC
- Kapcsolási teljesítmény (max.)
1500 VA
- Jellemzők
Dugaszolható
IP20
- Hőmérséklet (max.)
60 °C
- Hőmérséklet (min.)
-25 °C
- Mélység
94 mm
- Szélesség
6.2 mm
- Magasság
80 mm
- Méret
(Sz x Ma x Mé) 6.2 x 80 x 94 mm
- Tartalom
10 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563703 Phoenix Contact PLC-RPT- 5DC/1/SSI Relémodul 24 V/DC 1 záró 10 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563703 Phoenix Contact PLC-RPT- 5DC/1/SSI Relémodul 24 V/DC 1 záró 10 db
Leírás
PLC interfész, amely egy direkt rugós csatlakozású alapkapocsból és egy dugaszolható, belső erősítő áramkörrel ellátott miniatűr reléből, valamint egy megfelelő segédtápegységből áll a gyenge jelforrásokhoz, 1 záróérintkező, névleges bemeneti feszültség 5 V DC
