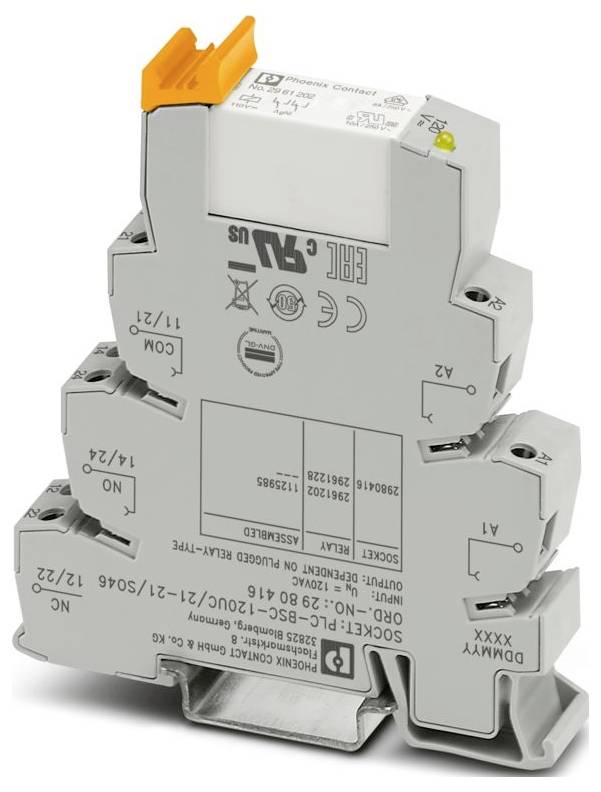

Phoenix Contact PLC-RSC-120UC/21-21/SO46 Relémodul 2 váltó 10 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Relémodul
Érintkező típus
2 váltó
Kapcsolási feszültség (max.)
250 V DC/AC
Gyártói szám
PLC-RSC-120UC/21-21/SO46
Csatlakozó
Csavaros csatlakozó
Adatlap (PDF)
16 készlet
Mennyiség (készlet)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
67 709 Ft
3
2% = 1652Ft
66 057 Ft
5
3% = 2309Ft
65 400 Ft
10
4% = 2749Ft
64 960 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám (csomagméret 10 db)
Összesen (67 709 Ft / Darab)
67 709 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Produktfamilie: PLC-INTERFACE
- Csatlakozás: csavaros csatlakozóval
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,6 Nm ... 0,8 Nm
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1,5 mm² (TWIN-Aderendhülse)
- Leiterquerschnitt starr: 0,14 mm² ... 2,5mm²
- Leiterquerschnitt AWG: 26 ... 14
- Szélesség: 14 mm
- Magasság: 80 mm
- Mélység: 94 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -40 °C ... ... 55 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: IEC 60947-5-1
- Montageart: Tragschienenmontage
- Túlfeszültség kategória: III
- Szennyezési fok: 3
- Csupaszolási hossz: 8 mm
- Tetszés szerinti beépítési pozíció
- Hinweis zum Betrieb: Der Berührschutz des Artikels muss (bei Spannungen > 25 V AC/60 V DC) durch den Anlagenerrichter sichergestellt werden. Es handelt sich um ein Einbaugerät ohne Schutz gegen direktes Berühren.
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Maximale Verlustleistung bei Nennbedingung: 0,84 W
- Betriebsart: 100 % ED
- CE: CE
- Zertifikat: TAE0000196
- Eingangsspannungsbereich: 94,8 V AC ... 168 V AC (20 °C);93,5 V DC ... 168,3 V DC (20 °C)
- Montagehinweis: anreihbar ohne Abstand
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
- Schutzbeschaltung: Brückengleichrichter;RC-Glied
- Schiffbau-Zulassung: Schiffbau-Zulassung
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC
- Statusanzeige: LED (gelb)
- Anwendung: Filter gegen Störeinflüsse
- Einschaltstrom maximal: 15 A (300 ms)
- Isolierung: Basisisolierung
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 12.01.2026
- Eingangsnennspannung UN: 120 V AC;110 V DC
- Typischer Eingangsstrom bei UN: 8,5 mA (50 Hz);9,5 mA (60 Hz)
- Kontaktausführung: 2 Wechsler
- Grenzdauerstrom: 6 A
- UKCA: UKCA
- Schiffbau-Daten: Schiffbau-Daten
- Temperature: D
- Humidity: A
- Vibration: B/C
- EMC: B
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Bemessungsisolationsspannung: 250 V AC
- Bemessungsstoßspannung: 4 kV (Sichere Trennung, verstärkte Isolierung und 6 KV zwischen Eingangsstromkreis und Ausgangskontaktstrompfaden)
- Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen: Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen
- Luft- und Kriechstrecken zwischen den Stromkreisen: Luft- und Kriechstrecken zwischen den Stromkreisen
- Schutzart (Relaissockel): IP20 (Relaissockel)
- Schutzart (Relais): RT III (Relais)
- Schutzart (Einbauort): IP54 (Einbauort)
- Schalten: Schalten
- Lebensdauer mechanisch: 3x 107 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 8 ms
- Rückfallzeit typisch: 15 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgNi
- Schaltspannung minimal: 5 V (10 mA)
- Schaltstrom minimal: 10 mA (5 V)
- Abschaltleistung (ohmsche Last) maximal: 144 W (24 V DC);96 W (48 V DC);60 W (60 V DC);44 W (110 V DC);57 W (220 V DC);1500 VA (250 V AC)
- Schaltleistung minimal: 0,12 W
- Schaltvermögen: 2 A (bei 24 V, DC13);0,2 A (bei 250 V, DC13);3 A (bei 24 V, AC15);3 A (bei 250 V, AC15)
- Hálózati frekvencia: 50/60 Hz
- Nennspannung (aufgestecktes elektromechanisches Relais): 60 V DC
- Rückfallspannung typisch: 45 V AC
- Hinweis zum Material: Hinweis zum Material
- Termék típus
Relémodul
- Gyártói szám
PLC-RSC-120UC/21-21/SO46
- Csatlakozó
Csavaros csatlakozó
- Megszólalási feszültség (min.)
94.8 V/AC
- Megszólalási feszültség (max.)
168 V/AC
- Megszólalási idő
8 ms
- Hanyatlási idő
15 ms
- Érintkező típus
2 váltó
- Érintkezőanyag
AgNi
- Kapcsolási feszültség (max.)
250 V DC/AC
- Kapcsolási teljesítmény (max.)
1500 VA
- Jellemzők
LED-del
IP20
- Hőmérséklet (max.)
55 °C
- Hőmérséklet (min.)
-40 °C
- Mélység
94 mm
- Szélesség
14 mm
- Magasság
80 mm
- Méret
(Sz x Ma x Mé) 14 x 80 x 94 mm
- Tartalom
10 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3564571 Phoenix Contact PLC-RSC-120UC/21-21/SO46 Relémodul 2 váltó 10 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3564571 Phoenix Contact PLC-RSC-120UC/21-21/SO46 Relémodul 2 váltó 10 db
Leírás
PLC-INTERFACE gegen Störströme bzw. Störspannungen auf der Steuerseite. Bestehend aus Grundklemme PLC-BSC-120UC/21-21/SO46 mit Schraubanschluss und steckbarem Miniaturrelais mit Leistungskontakt bis 2x 8 A, 2 Wechsler, Eingangsspannung 120 V AC
