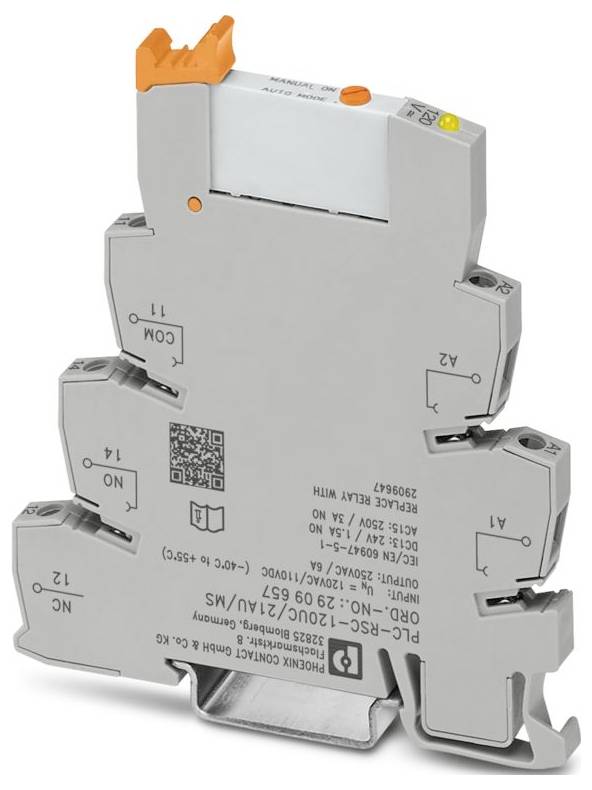

Phoenix Contact PLC-RSC-120UC/21AU/MS Relémodul 1 váltó darab 1 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Relémodul
Érintkező típus
1 váltó
Kapcsolási feszültség (max.)
250 V DC/AC
Gyártói szám
PLC-RSC-120UC/21AU/MS
Adatlap (PDF)
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
7394Ft
3
5% = 367Ft
7027Ft
5
7% = 514Ft
6880Ft
10
9% = 648Ft
6746Ft
25
10% = 722Ft
6672Ft
50
11% = 844Ft
6550Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (7394Ft / Darab)
7394Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: PLC-INTERFÉSZ
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Meghúzási nyomaték: 0,6 Nm ... 0,8 Nm
- Hajlékony vezető keresztmetszete: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (egyvezetékes véghüvely); 2x 0,5 mm² ... 1,5 mm² (kettős érvéghüvely)
- Merev vezető keresztmetszete: 0,14 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 26 ... 14
- Szélesség: 6,2 mm
- Magasság: 80 mm
- Mélység: 94 mm
- Szín: szürke (RAL 7042)
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -40 °C ... ... 55 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: IEC 60664; IEC 60947-5-1
- Megjegyzés: A következő értékek akkor érvényesek, ha az aranyréteg sérült.
- Szerelési típus: DIN sínre szerelhető
- Túlfeszültség kategória: III
- Szennyezési fok: 3
- Csupaszolási hossz: 8 mm
- Tetszés szerinti beépítési pozíció
- Azonosítás: ISA-S71.04. G3 Harsh csoport; EN 60068-2-60
- Maximális teljesítményveszteség névleges körülmények között: 0,42 W
- Üzemmód: 100% ED
- CE: CE
- Tanúsítvány: TAE0000196
- Bemeneti feszültségtartomány: 93,6 V AC ... 168 V AC (20°C); 85,8 V DC... 154 V egyenáram (20 °C)
- Összeszerelési útmutató: hézag nélkül összeilleszthető
- Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
- Kisfeszültségű irányelv: Megfelelőség az LV irányelvnek
- Védő áramkör: Híd-egyenirányító | Híd-egyenirányító
- Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
- Szennyező gáz teszt: Szennyező gáz teszt
- Maximális kapcsolási feszültség: 250 V AC/DC
- Alkalmazás: Kézi kapcsoló
- Rövidzárlati áram: 200 A (feltételes rövidzárlati áram)
- Maximális bekapcsolási áram: 50 mA
- Adatkarbantartási állapot: Adatkarbantartási állapot
- Utolsó adatfrissítés dátuma: 2025.09.12.
- Névleges bemeneti feszültség UN: 120V AC; 110V DC
- Tipikus bemeneti áram UN esetén: 3,5 mA (UN = 120 V AC esetén); 3 mA (UN = 120 V AC esetén)
- Üzemi feszültségjelző: sárga LED
- Érintkező konfiguráció: 1 váltóérintkező
- Maximális folyamatos áram: 6 A
- Éghetőségi osztály az UL 94 (ház) szerint: V0 (ház)
- Szabványok / Előírások: Szabványok / Előírások
- UKCA: UKCA
- Hajóépítési adatok: Hajóépítési adatok
- Hőmérséklet: D
- Páratartalom: A
- Rezgés: B/C
- EMC: B
- Burkolat: A fedélzetre történő telepítéskor biztosítani kell a szabályoknak megfelelő védelmet.
- Névleges szigetelési feszültség: 250 V
- Védettség (reléfoglalat): IP20 (reléfoglalat)
- Kapcsolás: Kapcsolás
- Mechanikai élettartam: 2 x 10⁷ kapcsolási ciklus
- Vizsgálófeszültség (tekercs/érintkező): 4 kV AC (50 Hz, 1 perc, tekercs/érintkező)
- Kórokozó oldal: Kórokozó oldal
- A hajtás kapcsolási viselkedése: monostabil
- Meghajtás (polaritás): polarizált
- Tipikus válaszidő: 6 ms
- Tipikus relapszusidő: 15 ms
- Kapcsolóérintkező típusa: Egyszeres érintkező
- Érintkező anyaga: AgSnO, kemény aranyozással
- Minimális kapcsolási feszültség: 5 V (100 mA-nél)
- Minimális kapcsolási áram: 10 mA (12 V-on)
- Maximális kapcsolási teljesítmény (ohmos terhelés): 140 W (24 V DC); 20 W (48 V DC); 18 W (60 V DC); 23 W (110 V DC); 40 W (220 V DC); 1500 VA (250 V AC)
- Kapcsolási kapacitás: 2 A (24 V, DC13); 0,2 A (110 V, DC13); 0,1 A (220 V, DC13); 3 A (24 V, AC15); 3 A (120 V, AC15); 3 A (230 V, AC15)
- Váltás: amikor az aranyréteg megsemmisül: Váltás: amikor az aranyréteg megsemmisül
- Szigetelési tulajdonságok: Tekercs/Érintkező: Szigetelési tulajdonságok: Tekercs/Érintkező
- Névleges lökőfeszültség-állóság: 6 kV
- Névleges feszültség (csatlakoztatott elektromechanikus relé): 60 V DC
- Kimeneti biztosíték: 4 A gL/gG NEOZED
- Csomagolás
darab
- Termék típus
Relémodul
- Gyártói szám
PLC-RSC-120UC/21AU/MS
- Csatlakozó
Csavaros csatlakozó
- Megszólalási feszültség (min.)
93.6 V/AC
- Megszólalási feszültség (max.)
168 V/AC
- Megszólalási idő
6 ms
- Hanyatlási idő
15 ms
- Érintkező típus
1 váltó
- Érintkezőanyag
AgSnO + aranyozás
- Kapcsolási feszültség (max.)
250 V DC/AC
- Kapcsolási teljesítmény (max.)
1500 VA
- Jellemzők
Dugaszolható
IP20
- Hőmérséklet (max.)
55 °C
- Hőmérséklet (min.)
-40 °C
- Mélység
94 mm
- Hossz
94 mm
- Szélesség
6.2 mm
- Magasság
80 mm
- Méret
(H x Sz x Ma) 94 x 6.2 x 80 mm
- Tartalom
1 db
0.0035 A
6.2 mm
80 mm
94 mm
FALSE
Polarized
Mono stable
FALSE
Single contact
TRUE
Screw connection
93.6-168 V
93.6-168 V
85.8-154 V
Gold
IP20
TRUE
AC
0
0
1
Other
Dokumentumok és letöltések
Adatlap
Adatlap 3580306 Phoenix Contact PLC-RSC-120UC/21AU/MS Relémodul 1 váltó darab 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3580306 Phoenix Contact PLC-RSC-120UC/21AU/MS Relémodul 1 váltó darab 1 db
Leírás
PLC interfész, amely csavaros csatlakozású PLC-BSC.../21 alapterminálból és többrétegű aranyozott érintkezővel ellátott, dugaszolható miniatűr reléből és kézi működtetésű változatból áll, 1 váltóérintkező, bemeneti feszültség 120 V AC/110 V DC
