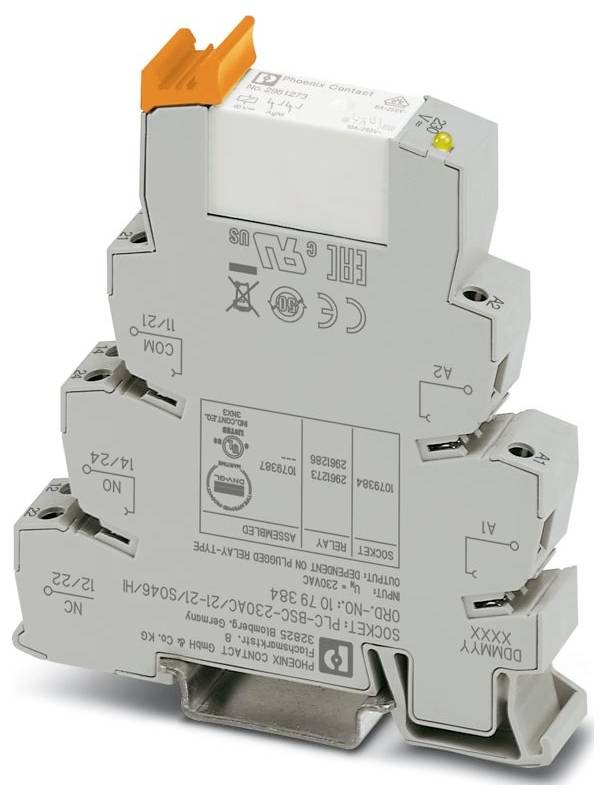

Phoenix Contact PLC-RSC-230AC/21-21/SO46/HI Relémodul 2 váltó darab 10 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Relémodul
Érintkező típus
2 váltó
Kapcsolási feszültség (max.)
250 V DC/AC
Gyártói szám
PLC-RSC-230AC/21-21/SO46/HI
Adatlap (PDF)
10 készlet
Mennyiség (készlet)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
196 843 Ft
3
2% = 4804Ft
192 039 Ft
5
3% = 6713Ft
190 130 Ft
10
4% = 7993Ft
188 850 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám (csomagméret 10 db)
Összesen (196 843 Ft / Darab)
196 843 Ft
ÁFA nélkül
Már csak 10 készlet érhető el
Műszaki adatok
- Termékcsalád: PLC-INTERFÉSZ
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Meghúzási nyomaték: 0,45 Nm ... 0,55 Nm (Általában ezeket a csatlakozókat a vezető csatlakoztatásakor meg kell támasztani (egyik kézzel kell tartani, a ház támasztékával))
- Hajlékony vezető keresztmetszete: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (egyvezetékes véghüvely); 2x 0,5 mm² ... 1,5 mm² (kettős érvéghüvely)
- Merev vezető keresztmetszete: 0,14 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 26 ... 14
- Szélesség: 14 mm
- Magasság: 80 mm
- Mélység: 94 mm
- Szín: szürke (RAL 7042)
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -40 °C ... 50 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Szabványok/előírások: IEC 60947-5-1
- Szerelési típus: DIN sínre szerelhető
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Csupaszolási hossz: 8 mm
- Tetszés szerinti beépítési pozíció
- Azonosítás: ISA-S71.04. G3 Harsh csoport; EN 60068-2-60
- Maximális teljesítményveszteség névleges körülmények között: 1,04 W
- Üzemmód: 100% ED
- CE: CE
- Tanúsítvány: TAE0000196
- Bemeneti feszültségtartomány: 190 V AC ... 264 V AC (20 °C)
- Összeszerelési útmutató: hézag nélkül összeilleszthető
- Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
- Kisfeszültségű irányelv: Megfelelőség az LV irányelvnek
- Védő áramkör: Híd-egyenirányító
- Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
- Szennyező gáz teszt: Szennyező gáz teszt
- Maximális kapcsolási feszültség: 250 V AC/DC (A szomszédos modulok azonos csatlakozói között 250 V-nál (L1, L2, L3) nagyobb feszültségek esetén PLC-ATP elválasztó lemezt kell felszerelni.) A potenciáláthidalást ezután az FBST 8-PLC-vel...vagy...az FBST 500-zal... lehet elérni.
- Alkalmazás: Interferenciaszűrő
- Maximális bekapcsolási áram: 15 A (300 ms)
- Szigetelés: Alapszigetelés; Biztonságos elválasztás, megerősített szigetelés és 6 kV a bemeneti áramkör és a kimeneti érintkezőáram-útvonalak között
- Adatkarbantartási állapot: Adatkarbantartási állapot
- Utolsó adatfrissítés dátuma: 2025.09.12.
- Névleges bemeneti feszültség UN: 230 V AC
- Tipikus bemeneti áram UN esetén: 14 mA (50 Hz)
- Üzemi feszültségjelző: sárga LED
- Érintkezőkonfiguráció: 2 váltóérintkező
- Maximális folyamatos áram: 6 A
- Éghetőségi osztály az UL 94 (ház) szerint: V0 (ház)
- UKCA: UKCA
- Hajóépítési adatok: Hajóépítési adatok
- Hőmérséklet: D
- Páratartalom: A
- Rezgés: B/C
- EMC: B
- Burkolat: A fedélzetre történő telepítéskor biztosítani kell a szabályoknak megfelelő védelmet.
- Méretezett feszültséglökés 4 kV
- Szigetelési tulajdonságok: Áramkörök közötti lég- és kúszóáramút: Szigetelési tulajdonságok: Áramkörök közötti lég- és kúszóáramút
- Lég- és kúszóáramút távolságok az áramkörök között: Lég- és kúszóáramút távolságok az áramkörök között
- Védettség (reléfoglalat): IP20 (reléfoglalat)
- Védelmi osztály (relé): RT III (relé)
- Védettségi fokozat (telepítési hely): ≥ IP54 (telepítési hely)
- Kapcsolás: Kapcsolás
- Mechanikai élettartam: 3 x 10⁷ kapcsolási ciklus
- Vizsgálófeszültség (tekercs/érintkező): 4 kV AC (50 Hz, 1 perc, tekercs/érintkező)
- Kórokozó oldal: Kórokozó oldal
- A hajtás kapcsolási viselkedése: monostabil
- Meghajtás (polaritás): polarizált
- Tipikus válaszidő: 10 ms
- Tipikus relapszusidő: 8 ms
- Kapcsolóérintkező típusa: Egyszeres érintkező
- Érintkező anyaga: AgNi
- Minimális kapcsolási feszültség: 5 V AC/DC (10 mA)
- Minimális kapcsolási áram: 10 mA (5 V)
- Maximális kapcsolási teljesítmény (ohmos terhelés): 140 W (24 V DC); 85 W (48 V DC); 60 W (60 V DC); 44 W (110 V DC); 57 W (220 V DC); 1500 VA (250 V AC)
- Kapcsolási kapacitás: 2 A (24 V, DC13); 0,2 A (250 V, DC13); 3 A (24 V, AC15); 3 A (120 V, AC15); 3 A (250 V, AC15)
- Névleges feszültség (csatlakoztatott elektromechanikus relé): 110 V DC
- Vizsgálófeszültség (átkapcsolás/átkapcsolás): 2,5 kV AC (50 Hz, 1 perc, átkapcsolás/átkapcsolás)
- Bemeneti teljesítményveszteség UN-nél: 3 VA
- Bekapcsolási küszöbérték: 190 V AC
- Kikapcsolási küszöb: 170 V AC
- Bemeneti áramkör: RC áramkör küszöbkapcsolóval
- Csomagolás
darab
- Termék típus
Relémodul
- Gyártói szám
PLC-RSC-230AC/21-21/SO46/HI
- Csatlakozó
Csavaros csatlakozó
- Megszólalási feszültség (min.)
190 V/AC
- Megszólalási feszültség (max.)
264 V/AC
- Megszólalási idő
10 ms
- Hanyatlási idő
8 ms
- Érintkező típus
2 váltó
- Érintkezőanyag
AgNi
- Kapcsolási feszültség (max.)
250 V DC/AC
- Kapcsolási teljesítmény (max.)
1500 VA
- Jellemzők
Hídegyenirányítóval
IP20
- Hőmérséklet (max.)
50 °C
- Hőmérséklet (min.)
-40 °C
- Mélység
94 mm
- Szélesség
14 mm
- Magasság
80 mm
- Méret
(Sz x Ma x Mé) 14 x 80 x 94 mm
- Tartalom
10 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563321 Phoenix Contact PLC-RSC-230AC/21-21/SO46/HI Relémodul 2 váltó darab 10 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563321 Phoenix Contact PLC-RSC-230AC/21-21/SO46/HI Relémodul 2 váltó darab 10 db
Leírás
PLC-INTERFÉSZ, amely csavaros csatlakozású PLC-BSC.../21-21/SO46/HI alapterminálból és dugaszolható, teljesítményérintkezős miniatűr reléből, 2 váltóérintkezőből, névleges bemeneti feszültség 230 V AC, definiált be- és kikapcsolási küszöbértékekkel áll
