Name: Phoenix Contact PLC-RSC-230UC/21/EX Relé modul Névleges feszültség: 230 V/AC Max. kapcsolási áram: 6 A 1 váltó 10 db
Brand: Phoenix Contact
SKU: 2225763
Availability: BackOrder

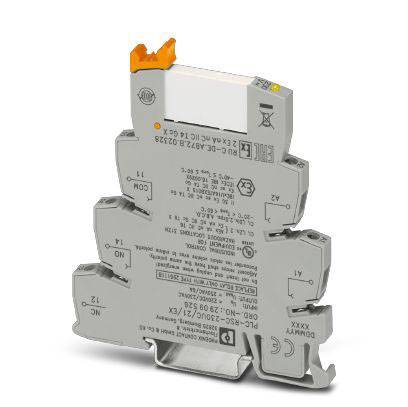

Kompakt szürke sorkapocs-adapter több csatlakozóval, felül narancssárga karral, elektronikai áramkörök részére alkalmas.

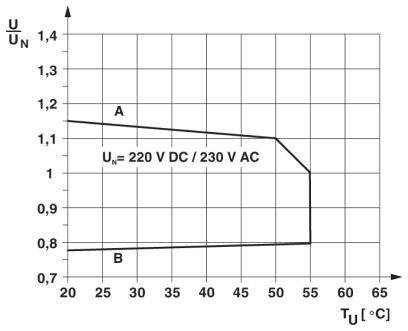

A diagram a TU hőmérséklet és U/UN arány kapcsolatát mutatja. Az A görbe kissé csökken, a B görbe állandó marad. Un értékek: 220 V egyenáram / 230 V váltóáram.

Egy relé kapcsolási rajza hat csatlakozóval: A1, A2, 11, 12, 14; védődiódával és vezérlőtekerccsel.

Phoenix Contact PLC-RSC-230UC/21/EX Relé modul Névleges feszültség: 230 V/AC Max. kapcsolási áram: 6 A 1 váltó 10 db-3

1/4

Termék típus

Relé modul

Érintkező típus

1 váltó

Névleges feszültség

230 V/AC

Kapcsolási feszültség (max.)

250 V DC/AC

Max. kapcsolási áram

6 A

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 18. [Sze.]

16 készlet

Szám (csomagméret 10 db)

készlet

Összesen (98 990 Ft / Darab)

98 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Teljesítmény veszteség névleges körülmények között: 0,74 W
Maximális kapcsolási feszültség: 250 V AC / DC (250 V-nál nagyobb feszültségeknél (L1, L2, L3) a szomszédos modulok ugyanazon kivezetései között, a PLC-ATP elválasztó lemezt be kell állítani. A potenciális áthidalás az FBST 8-PLC-vel ... vagy ... FBST 500 ...)
Minimális kapcsolási feszültség: 5 V (100 mA-nál)
Minimális kapcsolási áram: 10 mA (12 V-nál)
Maximális bemeneti áram: 10 A (4 s)

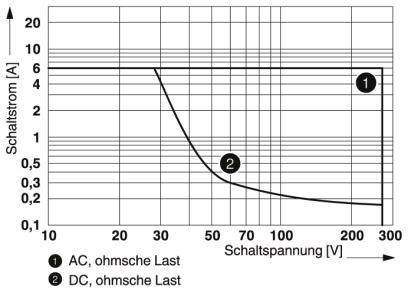

Maximális törési képesség (ohmikus terhelés):
140 W (24 V DC mellett)
20 W (48 V DC-nál)
18 W (60 V DC mellett)
23 W (110 V DC-nál)
40 W (220 V DC mellett)
1500 VA (250 V AC-nál)
Kapcsolási teljesítmény:
2 A (24 V-nál, DC13)
0,2 A (110 V-nál, DC13)
0,1 A (220 V-nál, DC13)
3 A (24 V-nál, AC15)
3 A (120 V-nál, AC15)
3 A (230 V-nál, AC15)
Tetszés szerinti beépítési pozíció
Telepítési utasítások: távolság nélkül hozzáadhatók
Csupaszolási hossz: 8 mm
Vezető keresztmetszete merev: 0,14 mm² ... 2,5 mm²
Vezető keresztmetszete rugalmas: 0,14 mm² ... 2,5 mm²
Vezető keresztmetszete AWG: 26 ... 14
Túlfeszültség kategória: III

Termék típus: Relé modul

Gyártói szám: PLC-RSC-230UC/21/EX

Csatlakozó: Csavaros csatlakozó

Megszólalási feszültség (max.): 230 V/AC

Megszólalási idő: 7 ms

Hanyatlási idő: 15 ms

Érintkező típus: 1 váltó

Érintkezőanyag: AgSnO

Névleges feszültség: 230 V/AC

Kapcsolási feszültség (max.): 250 V DC/AC

Max. kapcsolási áram: 6 A

Kapcsolási teljesítmény (max.): 1500 VA

Élettartam (mechanikus): 2x10⁷művelet

Tekercs teljesítmény: 0.74 W

Jellemzők: LED-del

: IP20

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -20 °C

Hossz: 94 mm

Szélesség: 6.2 mm

Magasság: 80 mm

Méret: (H x Sz x Ma) 94 x 6.2 x 80 mm

Tartalom: 10 db

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Névleges feszültség

Max. kapcsolási áram

Kapcsolási feszültség (max.)

Érintkező típus

Csomagolás

Csatlakozó

Érintkezőanyag

Phoenix Contact DEK-REL- 5/I/1 Relé modul Névleges feszültség: 5 V DC/AC Max. kapcsolási áram: 3 A 1 záró darab 1 db

Rendelési szám:2225813

Szállítás: 11. 6. [P.]

8 dbConrad Electronic

5 V DC/AC

3 A

250 V/AC

1 záró

darab

Csavaros csatlakozó

AgNi + kemény aranyozás

Min.: 1

Többszörös: 1

17 990 Ft^*

Phoenix Contact EMG 17-REL/SG-B 24/21/M Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 6 A 1 váltó darab 1 db

Rendelési szám:2225814

Szállítás: 11. 6. [P.]

6 dbConrad Electronic

24 V/DC

6 A

250 V DC/AC

1 váltó

darab

Csavaros csatlakozó

AgSnO

Min.: 1

Többszörös: 1

32 990 Ft^*

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Relé modul Névleges feszültség: 12 V/DC Max. kapcsolási áram: 6 A 1 záró darab 1 db

Rendelési szám:2209100

Szállítás: 11. 18. [Sze.]

19 dbConrad Electronic

12 V/DC

6 A

250 V DC/AC

1 záró

darab

Push-in kapocs

AgSnO<sub>2</sub>

Min.: 1

Többszörös: 1

11 990 Ft^*

Phoenix Contact PLC-RPT- 24DC/ 1/MS/ACT Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 6 A 1 záró darab 1 db

Rendelési szám:2225771

Szállítás: 11. 18. [Sze.]

50 dbConrad Electronic

24 V/DC

6 A

250 V DC/AC

1 záró

darab

Push-in kapocs

AgSnO

Min.: 10

Többszörös: 10

7790Ft^*

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 6 A 1 záró darab 1 db

Rendelési szám:2209098

Szállítás: 11. 18. [Sze.]

58 dbConrad Electronic

24 V/DC

6 A

250 V DC/AC

1 záró

darab

Push-in kapocs

AgSnO<sub>2</sub>

Min.: 10

Többszörös: 10

11 990 Ft^*

Phoenix Contact PLC-RPT- 24DC/21/MS Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 6 A 1 váltó 1 db

Rendelési szám:2225768

Szállítás: 11. 6. [P.]

26 dbConrad Electronic

24 V/DC

6 A

250 V DC/AC

1 váltó

Push-in kapocs

AgSnO

Min.: 1

Többszörös: 1

7790Ft^*

Phoenix Contact PLC-RPT- 24DC/21AU/MS Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 50 mA 1 váltó 1 db

Rendelési szám:2225770

Szállítás: 11. 18. [Sze.]

15 dbConrad Electronic

24 V/DC

50 mA

30 V/AC

1 váltó

Push-in kapocs

AgSnO + aranyozás

Min.: 10

Többszörös: 10

8290Ft^*

Phoenix Contact PLC-RPT- 24UC/21-21/RW Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 6 A 2 váltó darab 1 db

Rendelési szám:2225417

Szállítás: 11. 6. [P.]

20 dbConrad Electronic

24 V/DC

6 A

250 V DC/AC

2 váltó

darab

Push-in kapocs

AgNi

Min.: 1

Többszörös: 1

23 990 Ft^*

Phoenix Contact PLC-RPT- 24UC/21/MS Relé modul Névleges feszültség: 24 V DC/AC Max. kapcsolási áram: 6 A 1 váltó darab 1 db

Rendelési szám:2225769

Szállítás: 11. 6. [P.]

2 dbConrad Electronic

24 V DC/AC

6 A

250 V DC/AC

1 váltó

darab

Push-in kapocs

AgSnO

Min.: 1

Többszörös: 1

12 990 Ft^*

Phoenix Contact PLC-RPT- 24UC/21HC/RW Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 10 A 1 váltó darab 1 db

Rendelési szám:2209947

Szállítás: 11. 18. [Sze.]

36 dbConrad Electronic

24 V/DC

10 A

250 V DC/AC

1 váltó

darab

Push-in kapocs

AgNi

Min.: 1

Többszörös: 1

33 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2225763 Phoenix Contact PLC-RSC-230UC/21/EX Relé modul Névleges feszültség: 230 V/AC Max. kapcsolási áram: 6 A 1 váltó 10 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2225763 Phoenix Contact PLC-RSC-230UC/21/EX Relé modul Névleges feszültség: 230 V/AC Max. kapcsolási áram: 6 A 1 váltó 10 db

Leírás

PLC-INTERFACE, egy DIN sínre szerelhető, 6,2 mm-es alapkapocsból, csavaros csatlakozással és bedugható miniatűr reléből, 6A teljesítmény érintkezővel, 1 váltó érintkezővel, bemeneti feszültség 230 V AC / 220 V DC. Az ATEX / IECEx (2. zóna) és az Ex Zone I. osztály, Div. második
