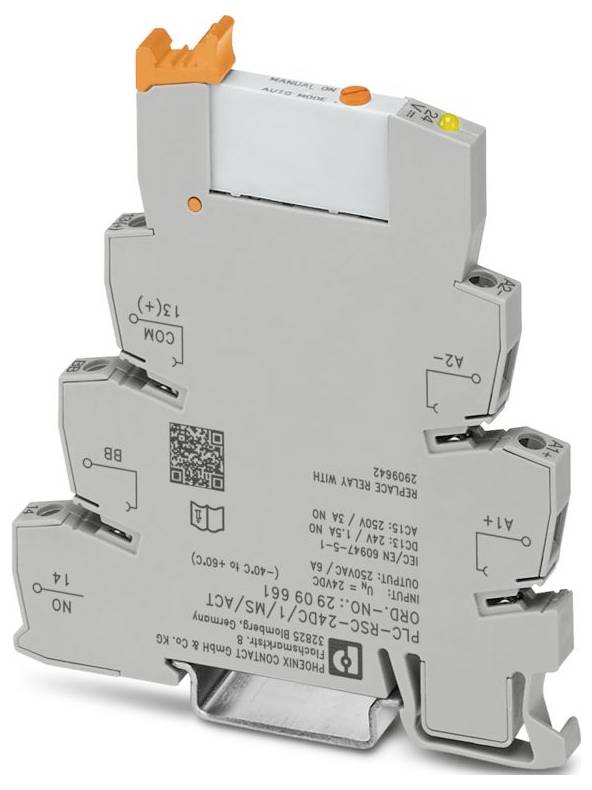

Phoenix Contact PLC-RSC- 24DC/ 1/MS/ACT Relémodul 1 záró darab 1 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Relémodul
Érintkező típus
1 záró
Kapcsolási feszültség (max.)
250 V DC/AC
Gyártói szám
PLC-RSC- 24DC/ 1/MS/ACT
Adatlap (PDF)
44 db
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
5425Ft
3
6% = 300Ft
5125Ft
5
8% = 420Ft
5005Ft
10
9% = 500Ft
4925Ft
25
11% = 590Ft
4835Ft
50
13% = 690Ft
4735Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (5425Ft / Darab)
5425Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: PLC-INTERFÉSZ
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Meghúzási nyomaték: 0,6 Nm ... 0,8 Nm
- Hajlékony vezető keresztmetszete: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (egyvezetékes véghüvely); 2x 0,5 mm² ... 1,5 mm² (kettős érvéghüvely)
- Merev vezető keresztmetszete: 0,14 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 26 ... 14
- Szélesség: 6,2 mm
- Magasság: 80 mm
- Mélység: 94 mm
- Szín: szürke (RAL 7042)
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -40 °C ... 60 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: IEC 60664; IEC 60947-5-1
- Szerelési típus: DIN sínre szerelhető
- Túlfeszültség kategória: III
- Szennyezési fok: 3
- Csupaszolási hossz: 8 mm
- Tetszés szerinti beépítési pozíció
- Azonosítás: ISA-S71.04. G3 Harsh csoport; EN 60068-2-60
- Maximális teljesítményveszteség névleges körülmények között: 0,22 W
- Üzemmód: 100% ED
- CE: CE
- Tanúsítvány: TAE0000196
- Bemeneti feszültségtartomány: 18,5 V DC ... 33,6 V egyenáram (20 °C)
- Összeszerelési útmutató: hézag nélkül összeilleszthető
- Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
- Kisfeszültségű irányelv: Megfelelőség az LV irányelvnek
- Védő áramkör: Fordított polaritás elleni védelem | Fordított polaritás elleni védődióda; Szabadonfutó dióda | Szabadonfutó dióda
- Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
- Szennyező gáz teszt: Szennyező gáz teszt
- Maximális kapcsolási feszültség: 250 V AC/DC (A szomszédos modulok azonos csatlakozói között 250 V-nál (L1, L2, L3) nagyobb feszültségek esetén PLC-ATP elválasztó lemezt kell felszerelni.) A potenciáláthidalást ezután az FBST 8-PLC-vel...vagy...az FBST 500-zal... lehet elérni.
- Alkalmazás: Kézi kapcsoló
- Rövidzárlati áram: 200 A (feltételes rövidzárlati áram)
- Maximális bekapcsolási áram: 10 A (4 s)
- Adatkarbantartási állapot: Adatkarbantartási állapot
- Utolsó adatfrissítés dátuma: 2025.09.12.
- Névleges bemeneti feszültség UN: 24 V DC
- Tipikus bemeneti áram UN esetén: 9 mA
- Üzemi feszültségjelző: sárga LED
- Érintkezőkonfiguráció: 1 záróérintkező
- Maximális folyamatos áram: 6 A
- Éghetőségi osztály az UL 94 (ház) szerint: V0 (ház)
- Szabványok / Előírások: Szabványok / Előírások
- Kapcsolat típusa: Teljesítménykapcsolat
- UKCA: UKCA
- Hajóépítési adatok: Hajóépítési adatok
- Hőmérséklet: D
- Páratartalom: A
- Rezgés: B/C
- EMC: B
- Burkolat: A fedélzetre történő telepítéskor biztosítani kell a szabályoknak megfelelő védelmet.
- Névleges szigetelési feszültség: 250 V
- Védettség (reléfoglalat): IP20 (reléfoglalat)
- Védelmi osztály (relé): RT II (relé)
- Kapcsolás: Kapcsolás
- Mechanikai élettartam: 1 x 10⁷ kapcsolási ciklus
- Vizsgálófeszültség (tekercs/érintkező): 4 kV AC (50 Hz, 1 perc, tekercs/érintkező)
- Kórokozó oldal: Kórokozó oldal
- A hajtás kapcsolási viselkedése: monostabil
- Meghajtás (polaritás): polarizált
- Tipikus válaszidő: 5 ms
- Tipikus relapszusidő: 8 ms
- Kapcsolóérintkező típusa: Egyszeres érintkező
- Érintkezőanyag: AgSnO
- Minimális kapcsolási feszültség: 5 V (100 mA-nél)
- Minimális kapcsolási áram: 10 mA (12 V)
- Maximális kapcsolási teljesítmény (ohmos terhelés): 140 W (24 V DC); 20 W (48 V DC); 18 W (60 V DC); 23 W (110 V DC); 40 W (220 V DC); 1500 VA (250 V AC)
- Kapcsolási kapacitás: 2 A (24 V, DC13); 0,2 A (110 V, DC13); 0,1 A (220 V, DC13); 3 A (24 V, AC15); 3 A (120 V, AC15); 3 A (230 V, AC15)
- Szigetelési tulajdonságok: Tekercs/Érintkező: Szigetelési tulajdonságok: Tekercs/Érintkező
- Névleges lökőfeszültség-állóság: 6 kV
- Névleges feszültség (csatlakoztatott elektromechanikus relé): 24 V DC
- Kimeneti biztosíték: 4 A gL/gG NEOZED
- Csomagolás
darab
- Termék típus
Relémodul
- Gyártói szám
PLC-RSC- 24DC/ 1/MS/ACT
- Csatlakozó
Csavaros csatlakozó
- Megszólalási feszültség (min.)
18.5 V/DC
- Megszólalási feszültség (max.)
33.6 V/DC
- Megszólalási idő
5 ms
- Hanyatlási idő
8 ms
- Érintkező típus
1 záró
- Érintkezőanyag
AgSnO
- Kapcsolási feszültség (max.)
250 V DC/AC
- Kapcsolási teljesítmény (max.)
1500 VA
- Jellemzők
Tesztgombbal
IP20
- Hőmérséklet (max.)
60 °C
- Hőmérséklet (min.)
-40 °C
- Mélység
94 mm
- Szélesség
6.2 mm
- Magasság
80 mm
- Méret
(Sz x Ma x Mé) 6.2 x 80 x 94 mm
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3580319 Phoenix Contact PLC-RSC- 24DC/ 1/MS/ACT Relémodul 1 záró darab 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3580319 Phoenix Contact PLC-RSC- 24DC/ 1/MS/ACT Relémodul 1 záró darab 1 db
Leírás
PLC interfész kimeneti funkciókhoz, amely egy csavaros csatlakozású PLC-BSC.../ACT alap sorkapocsból és dugaszolható, teljesítményérintkezős és kézi működtetésű miniatűr reléből áll, 1 záróérintkező, bemeneti feszültség 24 V DC
