Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC vásárlása

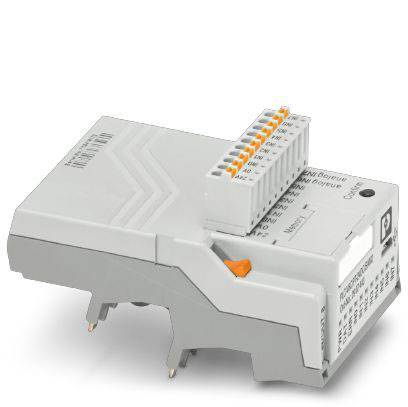

Egy szürke elektronikus eszköz csatlakozókkal, amelyet gyakran automatizált rendszerek vezérlésére használnak.

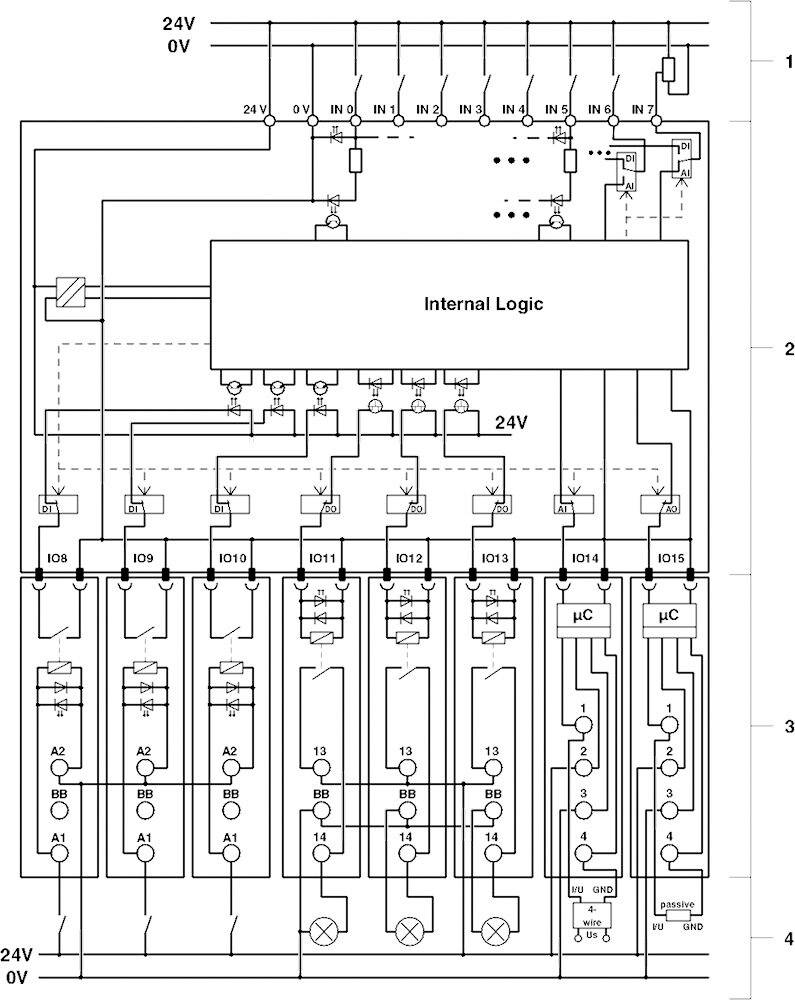

Egy elektronikus vezérlőegység kapcsolási rajza több bemenettel (IN1-IN9) és kimenettel (OUT1-OUT5), belső logikai egység középen fent elhelyezve.

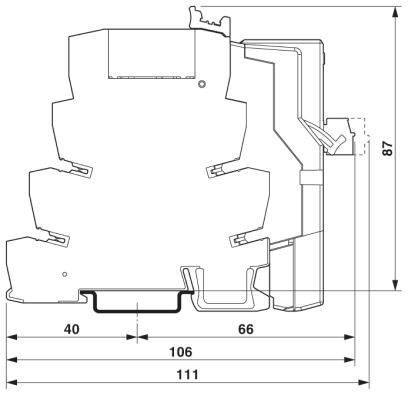

Metszeti rajz egy műszaki alkatrészről méretmegadással: szélesség 111 mm, magasság 87 mm, alkatrészszélességek 40 mm, 66 mm.

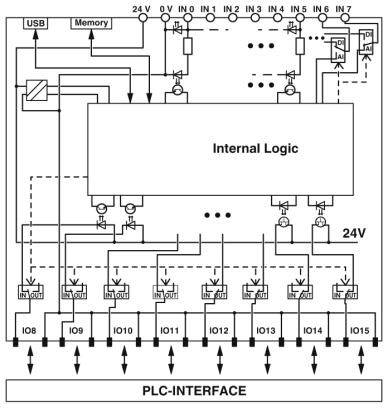

PLC-interfész kapcsolási rajza bemeneti, kimeneti és belső logikai elemekkel. Bemutatja az USB és memória csatlakozásokat.

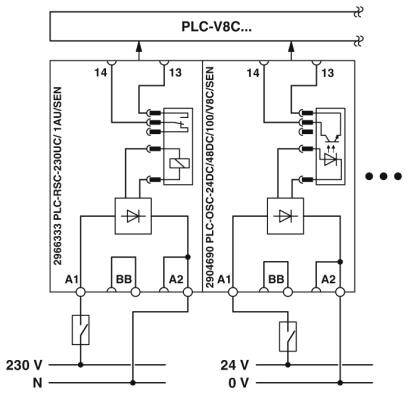

A kapcsolási rajz egy PLC-rendszer bekábelezését mutatja két relé modullal, amelyek egyenként 230 V-os és 24 V-os bemenetekkel, valamint 0 V-os kimenetekkel rendelkeznek.

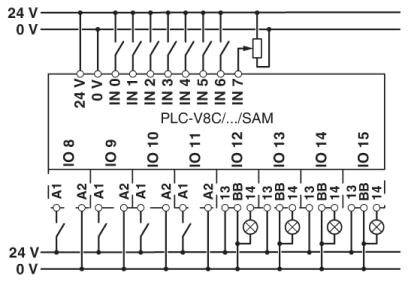

Egy PLC-vezérlőegység kapcsolási rajza, amely a 0-tól 15-ig számozott bemeneti és kimeneti csatlakozókat, elektromos kapcsolatokat és feliratokat tartalmaz.

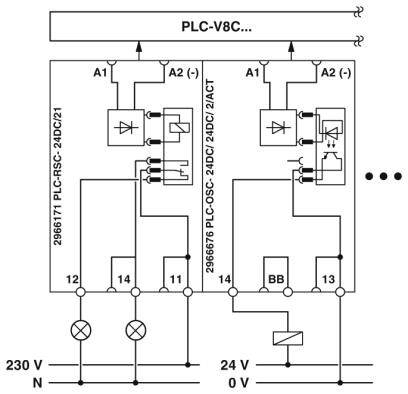

A 'PLC-V8C' relé modul kapcsolási rajza. Bemutatja a csatlakozási pontokat, feszültségbemeneteket (230V, 24V) és a 2 relé vezérlőköreinek elrendezését.

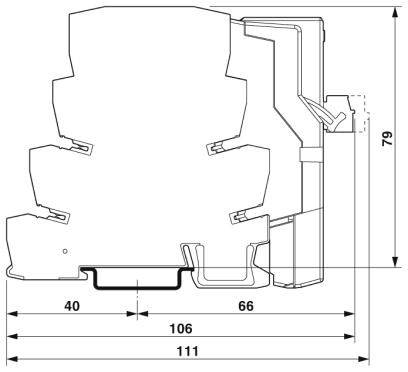

Műszaki rajz egy profilmetszet részleteiről, méretei: 111 mm szélesség, 79 mm magasság, a szerkezet részleteire fókuszálva.

1/8

Adatlap (PDF)

Szállítás: 10. 27. K.

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (66 134 Ft / Darab)

66 134 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

A bemenet leírása: EN 61131-2 3. típusú
Bemenetek száma: 8 (2 analógként konfigurálható)
Védőáramkör: fordított polaritás elleni védelem
Szín: szürke
Állapotkijelző: zöld zöld
Bemeneti feszültségtartomány: 0 V ... 10 V
Bemeneti ellenállás:>3,5 kΩ
Tipikus áramfelvétel: 4 mA
Kimenetek száma: ≤ 8
Valós idejű óra pontosság: ± 2 s / d
Valós idejű óra pufferidő: 96 óra (kondenzátor)
Tetszés szerinti beépítési pozíció
Telepítési utasítások: csatlakoztatható a 8 x PLC INTERFACE csatlakozókhoz
Csupaszolási hossz: 9 mm
Csatlakozók száma: 1
Vezető keresztmetszete merev: 0,14 mm² ... 1,5 mm²
Vezető keresztmetszete rugalmas: 0,14 mm² ... 1,5 mm²
Vezető keresztmetszete AWG: 26 ... 16
Névleges szigetelési feszültség: 50 V
Méretezett feszültséglökés 0,8 kV
Szennyeződési fok 2.
Túlfeszültség kategória: III

Gyártói szám: PLC-V8C/PT-24DC/SAM2

Analóg bemenetek száma (max.): 2

Digitális bemenetek száma (max.): 6

Bemenetek száma (max.): 8

Kimenetek száma (max.): 8

Csatlakoztatható inline csipeszek: 8

Bemenetek: 8 x

Kimenetek száma: 8 x

Üzemi feszültség (min.): 19.2 V/DC

Üzemi feszültség: 19.2 - 26.4 V/DC

Max. üzemi feszültség: 26.4 V/DC

Üzemi feszültség: 24 V/DC

Magasság: 111 mm

Hossz: 87 mm

Szélesség: 50 mm

: IP20

Méret: (H x Sz x Ma) 87 x 50 x 111 mm

Csatlakozási technika: Push-in csatlakozó

Csatlakozó: Push-in csatlakozó

Áramfelvét (max.): 4 mA

Gyártói szám: 2907443

Max. környezeti hőmérséklet: +50 °C

Környezeti hőmérséklet (min.): -20 °C

Logikai feszültség UL: 24 V/DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2137129 Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2137129 Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Leírás

A PLC logikai önálló logikai modul, 2. generáció, 16 I / O-kkal csatlakoztatható 8 digitális vagy analóg PLC-INTERFACE terminálhoz, nem bővíthető, valós idejű óra, mikro USB aljzat, memória modul tartója és Bluetooth adapter, push-in csatlakozás

Ez a szöveg gépi fordítással készült.
