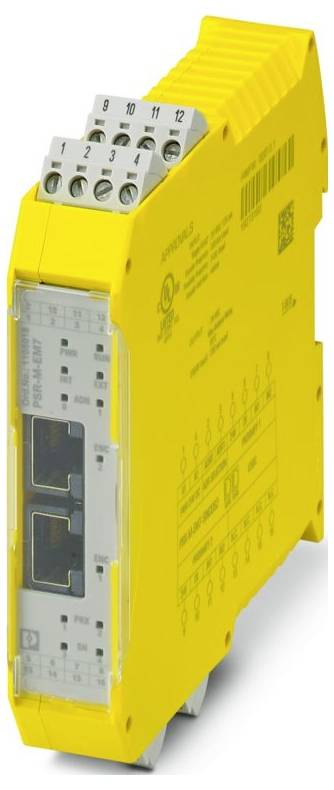

Phoenix Contact PSR-M-EM7-SINCOS2-SC 1105018 Bővítő modul
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (237 000 Ft / Darab)
237 000 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 24 ... 12
- Szélesség: 22,61 mm
- Magasság: 112,58 mm
- Mélység: 114,5 mm
- Ház anyaga: Erősítetlen poliamid PA
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -10 °C ... 55 °C (vegye figyelembe a teljesítménycsökkenést)
- Környezeti hőmérséklet (tárolás/szállítás): -20 °C ... 85 °C
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Rezgés (működés): 10 Hz ... 150 Hz, 2 g
- Csupaszolási hossz: 7 mm
- Telepítési pozíció: függőleges vagy vízszintes
- Maximális teljesítményveszteség névleges körülmények között: 3,68 W (UB = 28,8 V, IN1 = IN2 = 50 mA)
- Érintésvédelmi osztály: III
- CE: CE
- Csatlakozástechnika: Csatlakozástechnika
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: tipikusan 8 mA (sávonként az USA-ban)
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Összeszerelési utasítások: Figyelembe kell venni a teljesítménycsökkenést
- Üzemi magasság: ≤ 2000 m (tengerszint felett)
- Maximálisan megengedett páratartalom (üzemi): 95% (páralecsapódás nélkül)
- Ütés: 10 g Δt = 16 ms esetén (folyamatos ütés, 1000 ütés térbeli irányonként)
- Védő áramkör: szupresszor dióda
- Állapotjelző: 1 x LED (zöld), 2 x LED (narancssárga); 6 x LED (sárga)
- Megnevezés: A1/A2
- Alkalmazás: Sebességfigyelő; Álló helyzetfigyelő; Forgásirány-figyelés
- Ellátás: Ellátás
- Szín (ház): sárga (RAL 1018)
- Bekapcsolási áram: 20 A (Δt = 500 µs Us-nál)
- Üzemi feszültségjelző: 1 x LED (zöld)
- Névleges vezérlőáramköri tápfeszültség US: 24 V DC -20% / +20% (külső biztosítékkal, jellemzően 1 A)
- Névleges vezérlőáram IS: tipikusan 80 mA
- Időpontok: Időpontok
- Névleges üzemmód 100 % ED
- Névleges lökőfeszültség-állóság / szigetelés: Alapszigetelés 4 kV a 24 V-os tápfeszültség és a ház be-/kimenetei között
- Szűrési idő: tipikusan 5 ms (A1-nél Us feszültségesések esetén)
- Biztonsággal kapcsolatos adatok: EN ISO 13849: Biztonsággal kapcsolatos adatok: EN ISO 13849
- Teljesítményszint (PL): e
- Biztonsági integritási szint (SIL): 3
- Biztonsággal kapcsolatos adatok: EN IEC 62061: Biztonsággal kapcsolatos adatok: EN IEC 62061
- A telepítési hely minimális védettségi fokozata: IP54
- Maximális megengedett páratartalom (tárolás/szállítás): 95% (páralecsapódás nélkül)
- Bemenet elnevezése: Kódoló bemenetek
- Bemenet leírása: Sin/Cos; Diagnosztikai függvény: sin²(x) + cos²(x) = 1
- Bejáratok száma: 2
- Hibajelző: 2 x LED (piros)
- Pontosság: 5% (a paraméterezett határérték alapján)
- Bemeneti feszültségtartomány "0" jel: 0 V DC ... 5 V DC (NPN); 16 V DC ... 28,8 V DC (PNP)
- Bemeneti feszültségtartomány "1" jel: 16 V DC ... 28,8 V DC (NPN); 0 V DC ... 5 V DC (PNP)
- dugaszolható: igen
- Vezérlés: 1- és 2-csatornás
- Energiafogyasztás az USA-ban: jellemző 1,92 W
- Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igényű: Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igényű
- Újraindítási idő: min. 5 s (rendszerindítási idő); max. 10 s (indítási idő)
- Bemeneti áramtartomány „0” jel:< 2 mA (NPN)
- Határfrekvencia: max. 500 kHz
- Maximális megengedett teljes vonali ellenállás: 150 Ω
- Rövidzárlatvédelem: nincs
- Válaszidő: lásd a felhasználói kézikönyvet
- Interfészek: DIN sínre szerelhető TBUS a master modulhoz való csatlakozáshoz, a szállítási terjedelem része; kódoló; közelségkapcsoló
- Névleges kimeneti feszültségtartomány: 16,7 V DC ... 26,3 V DC (USA - 2,5 V)
- Vásárok: Vásárok
- Kitöltési ciklus: 55% ... 95%
- Impulzusszélesség: min. 20 µs
- Bemeneti impedancia: 120 Ω (sávonként)
- Digitális: Közelségkapcsoló tápegysége (24V/0V): Digitális: Közelségkapcsoló tápegysége (24V/0V)
- Szinusz / koszinusz jel alakja / jelszint: 0,8 VPP ... 1,2 VPP (eltolás: 2,5 V ±20%, fáziseltolás A, B sávon: 90° ±30°)
- Termék típus
Bővítő modul
- Bemenetek száma (max.)
4
- Magasság
112.58 mm
- Hossz
114.5 mm
- Szélesség
22.61 mm
IP20
- Méret
(H x Sz x Ma) 114.5 x 22.61 x 112.58 mm
- Csatlakozó
Csavaros csatlakozó
- Gyártói szám
1105018
- Gyártói szám
PSR-M-EM7-SINCOS2-SC
- Szerelési mód
szerelősínek
- Mélység
114.5 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3564131 Phoenix Contact PSR-M-EM7-SINCOS2-SC 1105018 Bővítő modul
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3564131 Phoenix Contact PSR-M-EM7-SINCOS2-SC 1105018 Bővítő modul
Leírás
Biztonságos bővítőmodul álló helyzet, sebesség, forgásirány felügyeletére, 2 tengely felügyeletére, NPN/PNP közelségkapcsoló, 2 db szinusz/koszinusz jeladó, TBUS interfész, SIL 3-ig, 4. kategória/PL e, dugaszolható csavaros csatlakozó, TBUS csatlakozó mellékelve
