Phoenix Contact QUINT4-S-ORING/12-24DC/1X40/+ 2907753 Redundancia modul

Egy ezüstszínű kapcsolóüzemű tápegység szellőzőráccsal, csatlakozó kapcsokkal és elülső jelzőfényekkel, ipari dizájnban.
A kapcsolási rajz analóg vezérlésű áramkört mutat, amely tartalmazza a bemeneti és kimeneti csatlakozásokat, valamint a túlfeszültség-védelmet (OVP). Maximálisan 30 V AC/DC, 100 mA.
Kapcsolási szimbólum egy analóg vezérlésű elektronikai áramkörhöz túlterhelésvédelemmel, alkalmas ≤30 V AC/DC, 100 mA esetén.

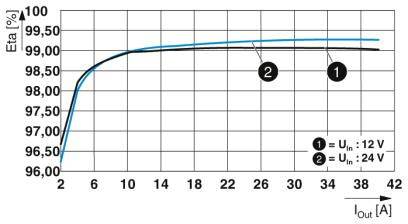

A diagram mutatja a hatásfok (η) görbét két feszültségnél (Un = 12V, Un = 24V) a kimeneti áram (Iout) függvényében amperben. A hatásfok alacsony áramnál növekszik, majd stabilizálódik.

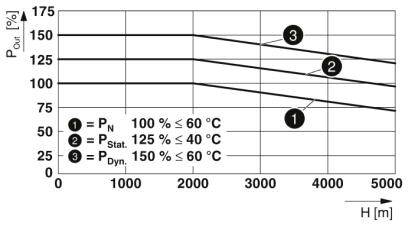

A diagram mutatja a 'P QM [%]' nyomást a 'H [m]' magasság ellen. Három görbe mutatja az 'P N', 'P Stat.' és 'P Dyn.' követelményeket különböző hőmérsékleteknél.
DIN-sínmodul bemeneti és kimeneti csatlakozókkal. Feliratok és LED-jelzések állapotjelzéshez. Méretek: 32 mm x 130 mm.
Műszaki rajz egy téglalap alakú objektumról a következő méretekkel: 131 szélesség, 130 magasság, 80 magasság baloldalt, 45 szélesség alul, 125 és 122 belső méret.
1/7
Hasonló kivitel
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szállítás: 11. 23. [H.]
Szám
Összesen (57 990 Ft / Darab)
57 990 Ft
prav.tax.untaxed ÁFÁ-val
+ 1700Ft
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
További szállítási költségek nélkül
14 napos visszavételi garancia
Jogellenes tartalom bejelentése

Műszaki adatok

  • Alternatív szerelési szélesség: 122 mm
  • Alternatív felszerelési magasság: 130 mm
  • Alternatív szerelési mélység: 35 mm
  • Védettség: IP20
  • Környezeti hőmérséklet (működés): -40 ° C ... 70 ° C (>60 ° C lebontás: 2,5% / K)
  • Maximális megengedett légnedvesség (működés): ≤ 100% (25 ° C-on, kondenzáció nélkül)
  • Klímaosztály: 3K3 (az EN 60721 szerint)
  • Szennyeződési fok 2.
  • Beépítési magasság: ≤ 5000 m (>2000 m, jegyzettel csökken
Termék típus

Redundancia modul

Bemeneti feszültség (max.)

26 V/DC

Bemeneti feszültség (min.)

8 V/DC

Kimeneti feszültség (max.)

26 V/DC

Kimeneti feszültség (min.)

8 V/DC

Méret

(Sz x Ma x Mé) 32 x 130 x 125 mm

Kimeneti áram

40 A

Bemeneti áram

40 A

Súly

0.4 kg

Szélesség

32 mm

Magasság

130 mm

Mélység

125 mm

Gyártói szám

QUINT4-S-ORING/12-24DC/1X40/+

UKCA

nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 2137230 Phoenix Contact QUINT4-S-ORING/12-24DC/1X40/+ 2907753 Redundancia modul

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2137230 Phoenix Contact QUINT4-S-ORING/12-24DC/1X40/+ 2907753 Redundancia modul

Leírás

Konzisztens redundáció a fogyasztótól kezdve. A bemeneti feszültség és a leválasztási út állandó ellenőrzése. Takarítson meg energiát a MOSFET szétkapcsolásával. Védelem a túlfeszültségek ellen 30 V-nál nagyobb DC kimeneten.

Ez a szöveg gépi fordítással készült.
