Phoenix Contact RAD-DO8-IFS 2902811 I/O bővítő modul vásárlása

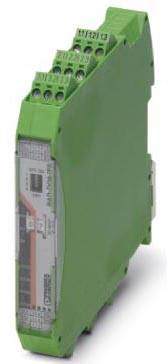

Egy zöld elektronikai áramköri komponens csatlakozó kapcsokkal és feliratozva az elülső oldalán, amely ipari alkalmazásokban kerül felhasználásra.

Hasonló kivitel

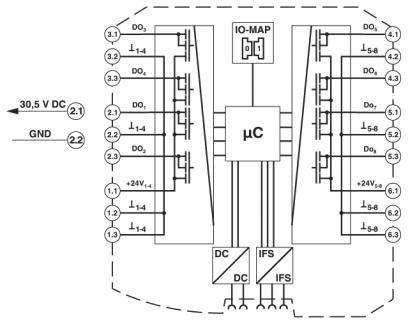

Egy mikroprocesszor-kapcsolási rajz, amely mutatja a be- és kimeneti csatlakozókat (D0–D3), a tápellátást (30,5 V egyenáram), és a földelést (GND).

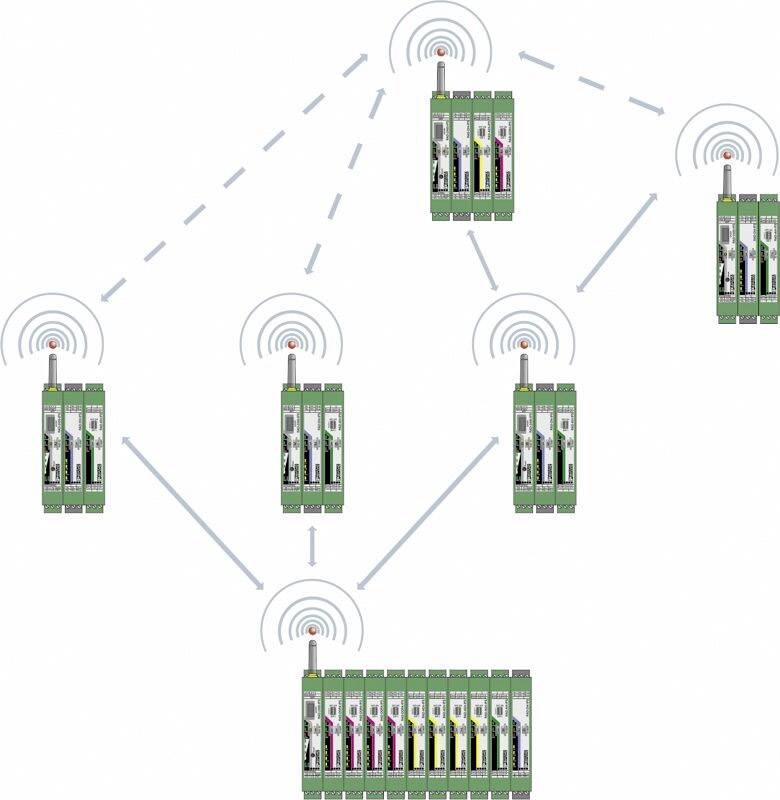

Öt eszközzel összekötött vezeték nélküli hálózati konfiguráció diagramja, zöld hardverelemekkel és antennákkal ábrázolva.

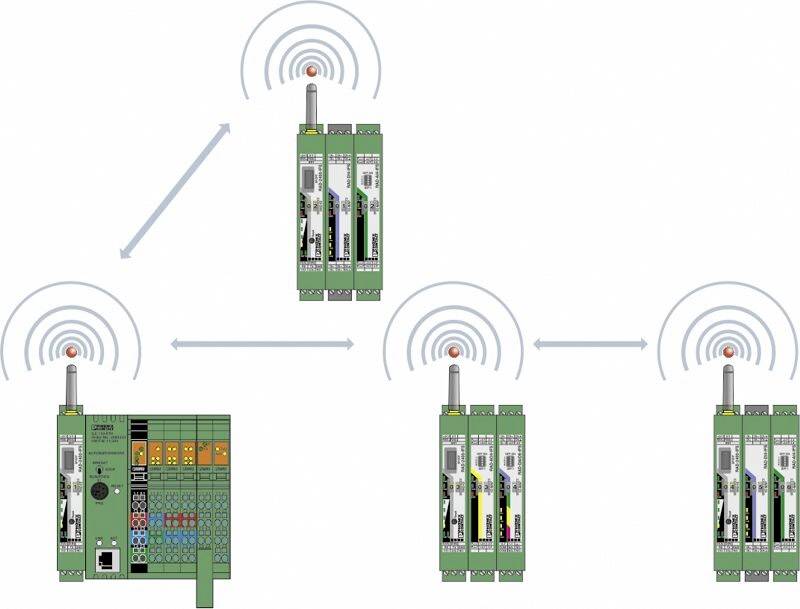

Az ábra négy zöld vezérlőeszközt mutat egy hálózatban, amelyeket nyilak és rádióhullámok kötnek össze, jelezve a vezeték nélküli kommunikációt.

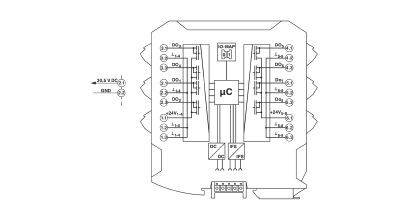

Egy mikroprocesszor kapcsolási rajza különböző csatlakozókkal. Bemutatja a lábkiosztást és a külső komponensekhez való csatlakozásokat.

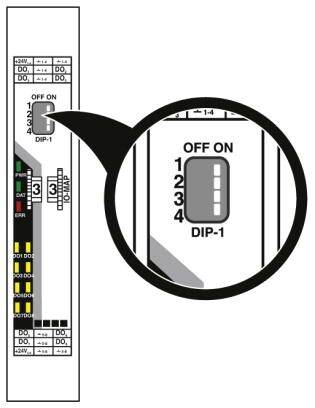

Egy DIP-kapcsoló közeli felvétele egy áramkör tervrajzán. A DIP-kapcsolónak négy beállítási lehetősége van, '1'-től '4'-ig jelölve, amelyeket 'BE' vagy 'KI' állásba lehet kapcsolni.

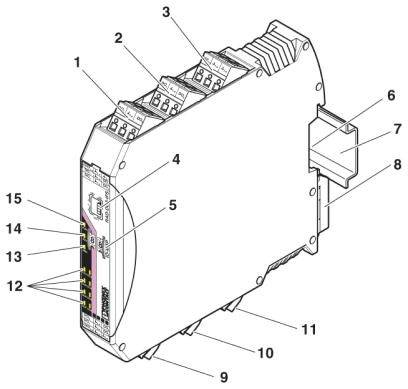

Eszközdiagram 15 számozott komponenssel egy elektronikai modulon, amelyet műszaki vagy ipari kontextusban használnak.

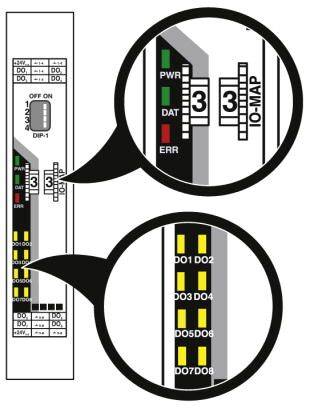

'Egy IO-Map-modul illusztrációja két nagyítási zónával, amelyek az adatés állapot LED-eket, valamint a D0-tól D08-ig terjedő csatlakozásokat mutatják.'

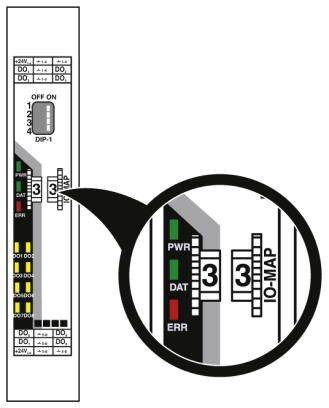

Egy IO-modul kapcsolójának nagyított nézete, amelyen a 'PWR', 'DAT' és 'ERR' jelzések piros és zöld színnel vannak feltüntetve.

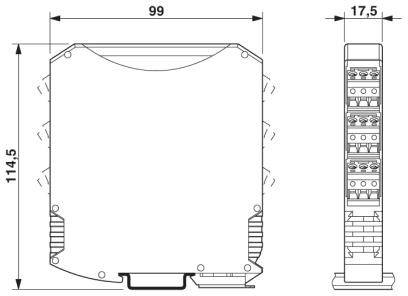

Műszaki rajz egy téglalap alakú elektronikai eszközről a következő méretekkel: szélesség 99 mm, magasság 114,5 mm, mélység 17,5 mm.

1/10

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (111 803 Ft / Darab)

111 803 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Állapotkijelző: zöld zöld (tápfeszültség, PWR)
Kimenetek száma: 8
Tetszés szerinti beépítési pozíció
Beépítési útmutató: az NS 35 szabványos sínen, az EN 60715 szerint
Csupaszolási hossz: 7 mm
Csavarmenet: M3
Szennyeződési fok 2.
Túlfeszültség kategória: II
Vezető keresztmetszete merev min: 0,2 mm²
Vezető keresztmetszete max. 2,5 mm²
Min. Vezeték keresztmetszete rugalmas: 0,2 mm²
Vezető keresztmetszet max. Rugalmas: 2,5 mm²
Vezető keresztmetszete AWG min: 24
Vezető keresztmetszete AWG max: 14

Termék típus: I/O bővítő modul

Gyártói szám: RAD-DO8-IFS

Kimenetek száma (max.): 8

Áram kimeneti jel: 250 mA

Kimeneti áram (max.) csatornánként: 250 mA

Üzemi feszültség (min.): 19.2 V/DC

Üzemi feszültség: 19.2 - 30.5 V/DC

Max. üzemi feszültség: 30.5 V/DC

Feszültség kimeneti jel: 30.5 V

Magasság: 113 mm

Hossz: 114.5 mm

Szélesség: 17.5 mm

: IP20

Méret: (H x Sz x Ma) 114.5 x 17.5 x 113 mm

Csatlakozási technika: csavaros csipeszek

Csatlakozó: Csavaros csatlakozó

Gyártói szám: 2902811

Max. környezeti hőmérséklet: +70 °C

Környezeti hőmérséklet (min.): -40 °C

Tranzisztor kimenetek száma (max.): 8

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2225469 Phoenix Contact RAD-DO8-IFS 2902811 I/O bővítő modul

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2225469 Phoenix Contact RAD-DO8-IFS 2902811 I/O bővítő modul

Leírás

Bővített hőmérsékleti tartomány -40 ° C ... +70 ° C Egyszerű modulcsere még működés közben is (hot swap). 8 tranzisztor kimenet (30,5 V DC / 250 mA). Könnyű üzembe helyezés a gördített kerékkel.

Ez a szöveg gépi fordítással készült.
