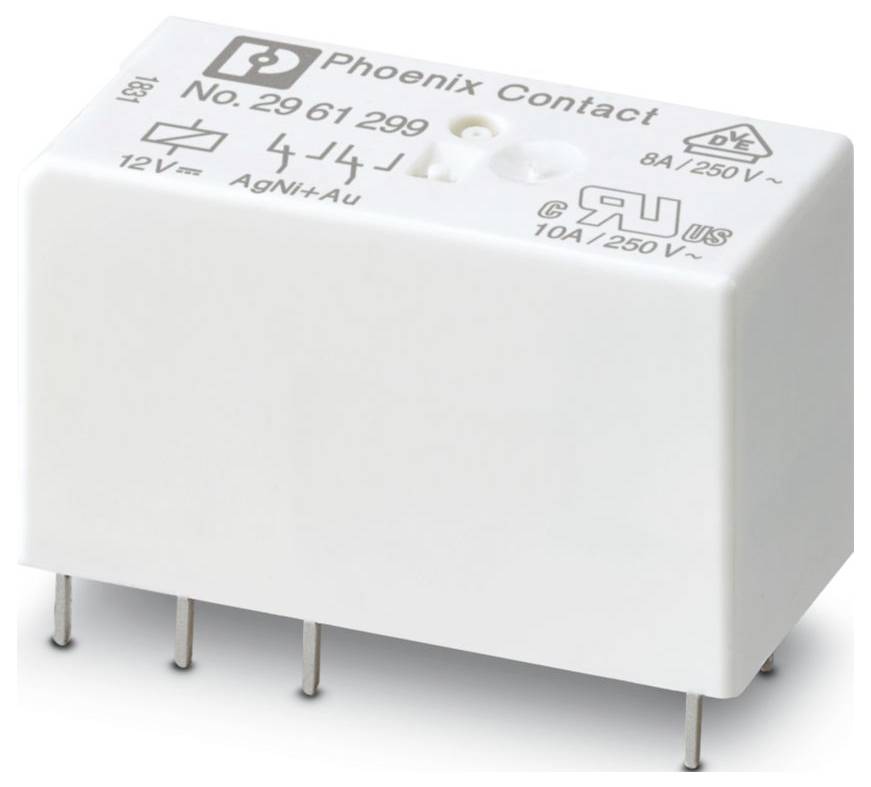

Phoenix Contact REL-MR- 12DC/21-21AU Mini relé Névleges feszültség: 12 V/DC 2 váltó 10 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Mini relé
Érintkező típus
2 váltó
Névleges feszültség
12 V/DC
Kapcsolási feszültség (max.)
250 V/AC
Gyártói szám
REL-MR- 12DC/21-21AU
Adatlap (PDF)
4 készlet
Mennyiség (készlet)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
17 315 Ft
3
3% = 563Ft
16 752 Ft
5
5% = 788Ft
16 527 Ft
10
5% = 937Ft
16 378 Ft
25
6% = 1106Ft
16 209 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám (csomagméret 10 db)
Összesen (17 315 Ft / Darab)
17 315 Ft
ÁFA nélkül
Már csak 4 készlet érhető el
Műszaki adatok
- Csatlakozás típusa: Dugós/forrasztós csatlakozás
- Szélesség: 12,7 mm
- Magasság: 29 mm
- Mélység: 15,7 mm
- Szín: fehér (RAL 9010)
- Környezeti feltételek: Környezeti feltételek
- Védelmi osztály: RT III
- Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: IEC 60664; EN 50178; EN 61810-1
- Megjegyzés: A következő értékek akkor érvényesek, ha az aranyréteg sérült.
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezési fok: 3
- Tetszés szerinti beépítési pozíció
- Azonosítás: ISA-S71.04. G3 Harsh csoport; EN 60068-2-60
- Maximális teljesítményveszteség névleges körülmények között: 0,4 W
- Üzemmód: 100% ED
- Bemeneti feszültségtartomány: 7,8 V DC ... 29,76 V DC
- Összeszerelési útmutató: térköz nélkül egymás mellé helyezhető (> 70 °C ≥ 2,5 mm)
- Szennyező gáz teszt: Szennyező gáz teszt
- Maximális kapcsolási feszültség: 250 V
- Maximális bekapcsolási áram: 15 A (300 ms)
- Szigetelés: Alapszigetelés
- Adatkarbantartási állapot: Adatkarbantartási állapot
- Utolsó adatfrissítés dátuma: 2025.09.05.
- Névleges bemeneti feszültség UN: 12 V DC
- Tipikus bemeneti áram UN esetén: 33 mA
- Érintkezőkonfiguráció: 2 váltóérintkező
- Maximális folyamatos áram: 8 A
- Kapcsolás: Kapcsolás
- Mechanikai élettartam: 3 x 10⁷ kapcsolási ciklus
- Vizsgálófeszültség (tekercselés/érintkező): 5 kV AC (50 Hz, 1 perc)
- Kórokozó oldal: Kórokozó oldal
- A hajtás kapcsolási viselkedése: monostabil
- Meghajtás (polaritás): nem polarizált
- Tipikus válaszidő: 7 ms
- Tipikus relapszusidő: 3 ms
- Tekercs ellenállása: 360 Ω ±10% (20 °C-on)
- Kapcsolóérintkező típusa: Egyszeres érintkező
- Érintkező anyaga: AgNi
- Minimális kapcsolási feszültség: 5 V (10 mA-nél)
- Minimális kapcsolási áram: 10 mA (5 V-on)
- Maximális kapcsolási teljesítmény (ohmos terhelés): 190 W (24 V DC); 85 W (48 V DC); 60 W (60 V DC); 44 W (110 V DC); 60 W (220 V DC); 2000 VA (250 V AC)
- Minimális kapcsolási teljesítmény: 0,12 W
- Kapcsolási kapacitás: 2 A (24 V, DC13); 0,2 A (110 V, DC13); 0,2 A (250 V, DC13); 2 A (24 V, AC15); 2 A (120 V, AC15); 2 A (250 V, AC15)
- Elektromos élettartam: lásd az ábrát
- Vizsgálófeszültség (érintkező/érintkező): 2,5 kV AC (50 Hz, 1 perc)
- Vizsgálófeszültség (nyitott érintkező): 1 kV (50 Hz, 1 perc)
- Váltás: amikor az aranyréteg megsemmisül: Váltás: amikor az aranyréteg megsemmisül
- Termék típus
Mini relé
- Gyártói szám
REL-MR- 12DC/21-21AU
- Csatlakozó
Dugja
Forrasztható
- Megszólalási feszültség (min.)
7.8 V/DC
- Megszólalási feszültség (max.)
29.76 V/DC
- Megszólalási idő
7 ms
- Hanyatlási idő
3 ms
- Érintkező típus
2 váltó
- Érintkezőanyag
AgNi kemény aranyozott
- Névleges feszültség
12 V/DC
- Kapcsolási feszültség (max.)
250 V/AC
- Kapcsolási teljesítmény (max.)
2000 VA
- Tekercs teljesítmény
0.4 W
- Jellemzők
Tisztítható (RT III)
RT III
- Hőmérséklet (max.)
85 °C
- Hőmérséklet (min.)
-40 °C
- Hossz
15.7 mm
- Szélesség
12.7 mm
- Magasság
29 mm
- Méret
(H x Sz x Ma) 15.7 x 12.7 x 29 mm
- Tartalom
10 db
- Mélység
15.7 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3580406 Phoenix Contact REL-MR- 12DC/21-21AU Mini relé Névleges feszültség: 12 V/DC 2 váltó 10 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3580406 Phoenix Contact REL-MR- 12DC/21-21AU Mini relé Névleges feszültség: 12 V/DC 2 váltó 10 db
Leírás
Dugaszolható miniatűr teljesítményrelé, többrétegű aranyozott érintkezővel, 2 váltóérintkező, bemeneti feszültség 12 V DC
