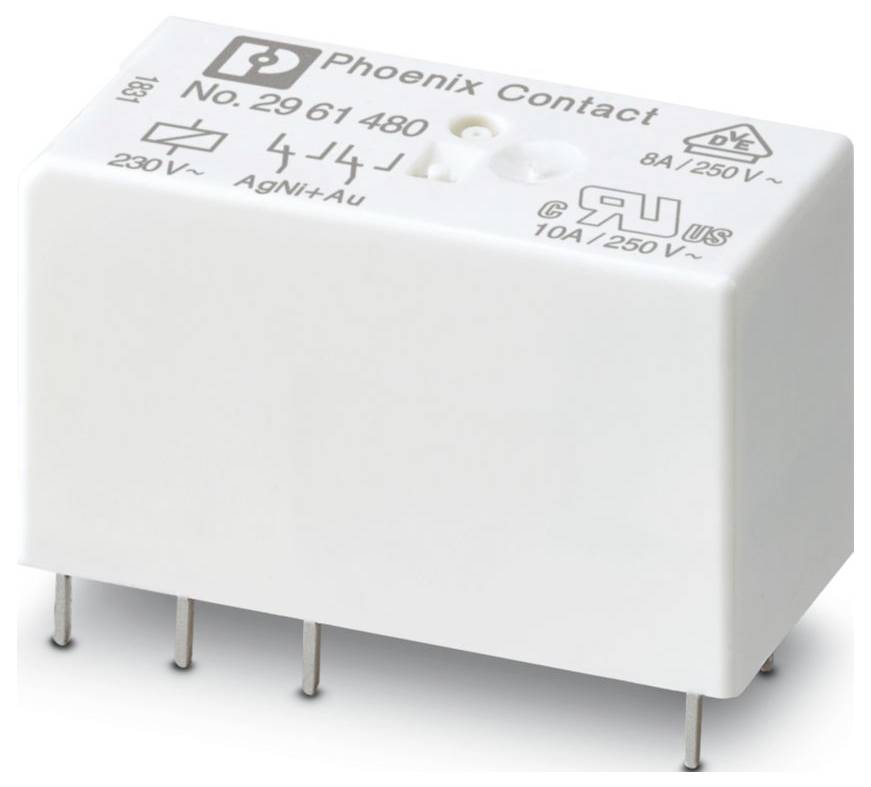

Phoenix Contact REL-MR-230AC/21-21AU Mini relé Névleges feszültség: 230 V/AC 2 váltó 10 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Mini relé
Érintkező típus
2 váltó
Névleges feszültség
230 V/AC
Kapcsolási feszültség (max.)
250 V DC/AC
Gyártói szám
REL-MR-230AC/21-21AU
Adatlap (PDF)
45 készlet
Mennyiség (készlet)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
25 976 Ft
3
3% = 719Ft
25 257 Ft
5
4% = 1007Ft
24 969 Ft
10
5% = 1200Ft
24 776 Ft
25
5% = 1415Ft
24 561 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám (csomagméret 10 db)
Összesen (25 976 Ft / Darab)
25 976 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Csatlakozás típusa: Dugós/forrasztós csatlakozás
- Szélesség: 12,7 mm
- Magasság: 29 mm
- Mélység: 15,7 mm
- Szín: fehér (RAL 9010)
- Környezeti feltételek: Környezeti feltételek
- Védelmi osztály: RT III
- Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: IEC 60664; EN 50178; EN 61810-1
- Megjegyzés: A következő értékek akkor érvényesek, ha az aranyréteg sérült.
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezési fok: 3
- Tetszés szerinti beépítési pozíció
- Azonosítás: ISA-S71.04. G3 Harsh csoport; EN 60068-2-60
- Maximális teljesítményveszteség névleges körülmények között: 0,69 W
- Üzemmód: 100% ED
- Bemeneti feszültségtartomány: 179,4 V AC ... 356,5 V AC
- Összeszerelési útmutató: térköz nélkül egymás mellé helyezhető (> 70 °C ≥ 2,5 mm)
- Szennyező gáz teszt: Szennyező gáz teszt
- Maximális kapcsolási feszültség: 250 V AC/DC
- Maximális bekapcsolási áram: 15 A (300 ms)
- Szigetelés: Alapszigetelés
- Adatkarbantartási állapot: Adatkarbantartási állapot
- Utolsó adatfrissítés dátuma: 2026.01.15.
- Névleges bemeneti feszültség UN: 230 V AC
- Tipikus bemeneti áram UN esetén: 3 mA (50 Hz-en); 2,5 mA (60 Hz-en)
- Érintkezőkonfiguráció: 2 váltóérintkező
- Maximális folyamatos áram: 8 A
- Kapcsolás: Kapcsolás
- A készlet tartalma: 2903327 RIF-1-RPT-LV-230AC/2X21AU
- Mechanikai élettartam: 1 x 10⁷ kapcsolási ciklus
- Vizsgálófeszültség (tekercselés/érintkező): 5 kV AC (50 Hz, 1 perc)
- Kórokozó oldal: Kórokozó oldal
- A hajtás kapcsolási viselkedése: monostabil
- Meghajtás (polaritás): nem polarizált
- Tipikus válaszidő: 3 ms ... 12 ms (fázisfüggő)
- Tekercs ellenállása: 32500 Ω ±15% (20 °C-on)
- Kapcsolóérintkező típusa: Egyszeres érintkező
- Érintkező anyaga: AgNi
- Minimális kapcsolási feszültség: 5 V (10 mA-nél)
- Minimális kapcsolási áram: 10 mA (5 V-on)
- Maximális kapcsolási teljesítmény (ohmos terhelés): 190 W (24 V DC); 85 W (48 V DC); 60 W (60 V DC); 44 W (110 V DC); 60 W (220 V DC); 2000 VA (250 V AC)
- Kapcsolási kapacitás: 2 A (24 V, DC13); 0,2 A (110 V, DC13); 0,2 A (250 V, DC13); 2 A (24 V, AC15); 2 A (120 V, AC15); 2 A (250 V, AC15)
- Elektromos élettartam: lásd az ábrát
- Vizsgálófeszültség (érintkező/érintkező): 2,5 kV AC (50 Hz, 1 perc)
- Vizsgálófeszültség (nyitott érintkező): 1 kV (50 Hz, 1 perc)
- Hálózati frekvencia: 50/60 Hz
- Tipikus relapszusidő-tartomány: 2 ms ... 9 ms (fázisfüggő)
- Váltás: amikor az aranyréteg megsemmisül: Váltás: amikor az aranyréteg megsemmisül
- Termék típus
Mini relé
- Gyártói szám
REL-MR-230AC/21-21AU
- Csatlakozó
Dugja
Forrasztható
- Érintkező típus
2 váltó
- Érintkezőanyag
AgNi kemény aranyozott
- Névleges feszültség
230 V/AC
- Kapcsolási feszültség (max.)
250 V DC/AC
- Kapcsolási teljesítmény (max.)
2000 VA
- Tekercs teljesítmény
0.69 W
- Jellemzők
Tisztítható (RT III)
RT III
- Hőmérséklet (max.)
85 °C
- Hőmérséklet (min.)
-40 °C
- Hossz
15.7 mm
- Szélesség
12.7 mm
- Magasság
29 mm
- Méret
(H x Sz x Ma) 15.7 x 12.7 x 29 mm
- Tartalom
10 db
- Mélység
15.7 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3580442 Phoenix Contact REL-MR-230AC/21-21AU Mini relé Névleges feszültség: 230 V/AC 2 váltó 10 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3580442 Phoenix Contact REL-MR-230AC/21-21AU Mini relé Névleges feszültség: 230 V/AC 2 váltó 10 db
Leírás
Dugaszolható miniatűr teljesítményrelé, többrétegű aranyozott érintkezővel, 2 váltóérintkező, bemeneti feszültség 230 V AC
