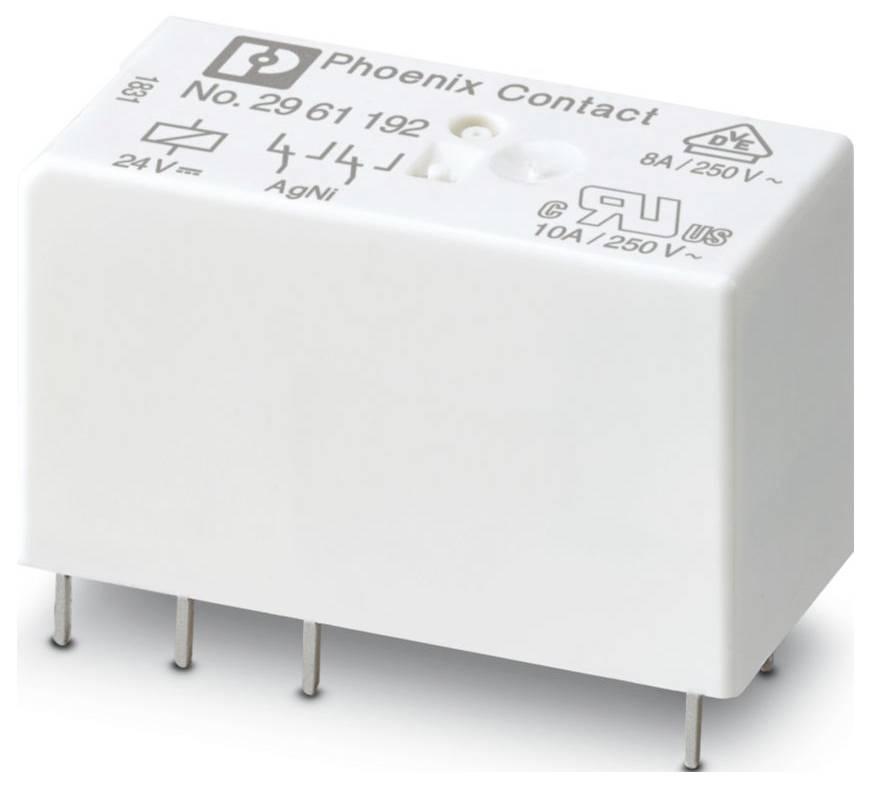

Phoenix Contact REL-MR- 24DC/21-21 Mini relé Névleges feszültség: 24 V/DC 2 váltó darab 10 db
Csomagolás
darab
Termék típus
Mini relé
Érintkező típus
2 váltó
Névleges feszültség
24 V/DC
Kapcsolási feszültség (max.)
250 V DC/AC
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
24 készlet
Szám (csomagméret 10 db)
Összesen (14 990 Ft / Darab)
14 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Csatlakozás típusa: Dugós/forrasztós csatlakozás
- Szélesség: 12,7 mm
- Magasság: 29 mm
- Mélység: 15,7 mm
- Szín: fehér (RAL 9010)
- Környezeti feltételek: Környezeti feltételek
- Védelmi osztály: RT III
- Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: IEC 60664; EN 50178; EN 61810-1
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezési fok: 3
- Tetszés szerinti beépítési pozíció
- Azonosítás: ISA-S71.04. G3 Harsh csoport; EN 60068-2-60
- Maximális teljesítményveszteség névleges körülmények között: 0,41 W
- Üzemmód: 100% ED
- Bemeneti feszültségtartomány: 15,6 V DC ... 59,52 V DC
- Összeszerelési útmutató: térköz nélkül egymás mellé helyezhető (> 70 °C ≥ 2,5 mm)
- Szennyező gáz teszt: Szennyező gáz teszt
- Maximális kapcsolási feszültség: 250 V AC/DC
- Maximális bekapcsolási áram: 25 A (20 ms)
- Szigetelés: Alapszigetelés
- Adatkarbantartási állapot: Adatkarbantartási állapot
- Utolsó adatfrissítés dátuma: 2026.01.15.
- Névleges bemeneti feszültség UN: 24 V DC
- Tipikus bemeneti áram UN esetén: 17 mA
- Érintkezőkonfiguráció: 2 váltóérintkező
- Maximális folyamatos áram: 8 A
- Kapcsolás: Kapcsolás
- A készlet tartalma: 2903334 RIF-1-RPT-LDP-24DC/2X21
- Mechanikai élettartam: 3 x 10⁷ kapcsolási ciklus
- Vizsgálófeszültség (tekercselés/érintkező): 5 kV AC (50 Hz, 1 perc)
- Kórokozó oldal: Kórokozó oldal
- A hajtás kapcsolási viselkedése: monostabil
- Meghajtás (polaritás): nem polarizált
- Tipikus válaszidő: 7 ms
- Tipikus relapszusidő: 3 ms
- Tekercs ellenállása: 1440 Ω ±10% (20 °C-on)
- Kapcsolóérintkező típusa: Egyszeres érintkező
- Érintkező anyaga: AgNi
- Minimális kapcsolási feszültség: 5 V (10 mA)
- Minimális kapcsolási áram: 10 mA (5 V)
- Maximális kapcsolási teljesítmény (ohmos terhelés): 192 W (24 V DC); 96 W (48 V DC); 60 W (60 V DC esetén); 44 W (110 V DC esetén); 60 W (220 V DC esetén); 2000 VA (250 V AC)
- Kapcsolási kapacitás: 2 A (24 V (DC13)); 0,2 A (250 V (DC-13)); 3 A (24 V (AC15)); 3 A (120 V (AC15)); 3 A (250 V (AC15))
- Elektromos élettartam: lásd az ábrát
- Vizsgálófeszültség (érintkező/érintkező): 2,5 kV AC (50 Hz, 1 perc)
- Vizsgálófeszültség (nyitott érintkező): 1 kV (50 Hz, 1 perc)
- Motorterhelés az UL 508 szerint: 1/4 LE, 120 V AC; 1/2 LE, 240 V AC
- Csomagolás
darab
- Termék típus
Mini relé
- Gyártói szám
REL-MR- 24DC/21-21
- Csatlakozó
Dugja
Forrasztható
- Megszólalási feszültség (min.)
15.6 V/DC
- Megszólalási feszültség (max.)
59.52 V/DC
- Megszólalási idő
7 ms
- Hanyatlási idő
3 ms
- Érintkező típus
2 váltó
- Érintkezőanyag
AgNi
- Névleges feszültség
24 V/DC
- Kapcsolási feszültség (max.)
250 V DC/AC
- Kapcsolási teljesítmény (max.)
2000 VA
- Tekercs teljesítmény
0.41 W
- Jellemzők
Dugaszolható
RT III
- Hőmérséklet (max.)
85 °C
- Hőmérséklet (min.)
-40 °C
- Hossz
15.7 mm
- Szélesség
12.7 mm
- Magasság
29 mm
- Méret
(H x Sz x Ma) 15.7 x 12.7 x 29 mm
- Tartalom
10 db
- Mélység
15.7 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3580391 Phoenix Contact REL-MR- 24DC/21-21 Mini relé Névleges feszültség: 24 V/DC 2 váltó darab 10 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3580391 Phoenix Contact REL-MR- 24DC/21-21 Mini relé Névleges feszültség: 24 V/DC 2 váltó darab 10 db
Leírás
Dugaszolható miniatűr teljesítményrelé, teljesítményérintkezővel, 2 váltóérintkező, bemeneti feszültség 24 V DC
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
