Name: Phoenix Contact REL-MR- 24DC/21AU/MS Mini relé Névleges feszültség: 24 V/DC 1 váltó 10 db
Brand: Phoenix Contact
SKU: 3580285
Availability: SoldOut

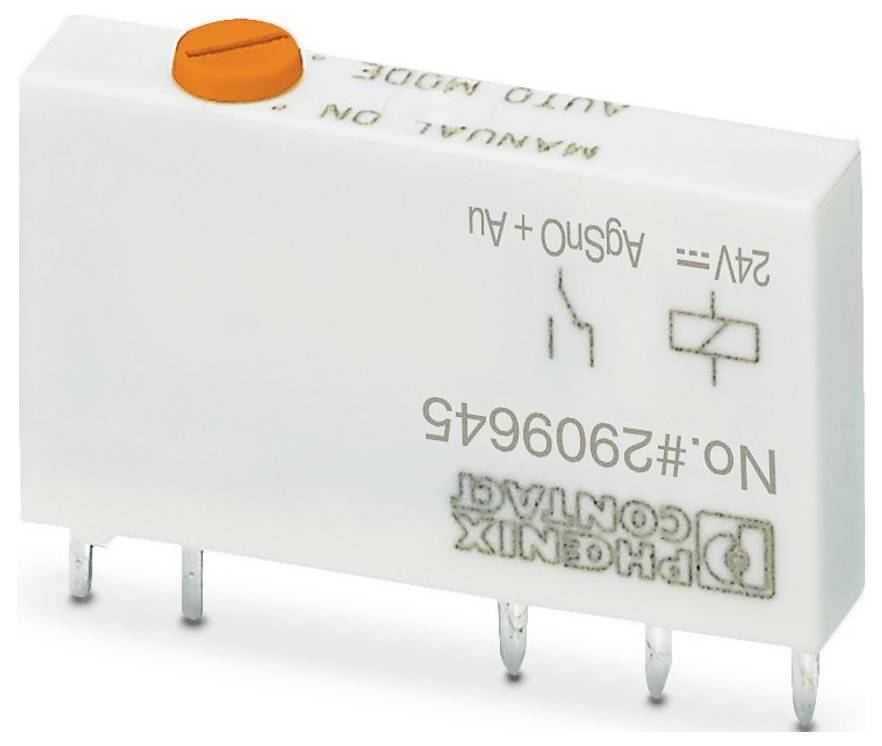

Fehér elektronikus relé narancssárga felső gombbal, hat fémes tűvel és nyomtatott szöveggel: „NO. 2909645 AGSN ON".

Hasonló kivitel

Termék típus

Mini relé

Érintkező típus

1 váltó

Névleges feszültség

24 V/DC

Kapcsolási feszültség (max.)

250 V/AC

Gyártói szám

REL-MR- 24DC/21AU/MS

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Nem elérhető

Összesen (37 990 Ft / Darab)

37 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csatlakozás típusa: Dugós/forrasztós csatlakozás
Szélesség: 5 mm
Magasság: 28 mm
Mélység: 16 mm
Szín: fehér (RAL 9010)
Környezeti feltételek: Környezeti feltételek
Védelmi osztály: RT II
Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Szabványok/előírások: IEC 60664; EN 50178; EN 61810-1
Megjegyzés: A következő értékek akkor érvényesek, ha az aranyréteg sérült.
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: III
Szennyezési fok: 3
Tetszés szerinti beépítési pozíció
Azonosítás: ISA-S71.04. G3 Harsh csoport; EN 60068-2-60
Maximális teljesítményveszteség névleges körülmények között: 0,17 W
Üzemmód: 100% ED
Bemeneti feszültségtartomány: 14,4 V DC ... 66 V/DC
Összeszerelési útmutató: hézag nélkül összeilleszthető
Szennyező gáz teszt: Szennyező gáz teszt
Maximális kapcsolási feszültség: 250 V AC
Maximális bekapcsolási áram: 50 mA
Adatkarbantartási állapot: Adatkarbantartási állapot
Utolsó adatfrissítés dátuma: 2025.09.05.
Névleges bemeneti feszültség UN: 24 V DC
Bemeneti feszültségtartomány az UN-hez viszonyítva: lásd az ábrát
Tipikus bemeneti áram UN esetén: 7 mA
Érintkező konfiguráció: 1 váltóérintkező
Maximális folyamatos áram: 6 A
Kapcsolás: Kapcsolás
Mechanikai élettartam: 1 x 10⁷ kapcsolási ciklus
Vizsgálófeszültség (tekercs/érintkező): 4 kV AC (50 Hz, 1 perc, tekercs/érintkező)
Kórokozó oldal: Kórokozó oldal
A hajtás kapcsolási viselkedése: monostabil
Meghajtás (polaritás): nem polarizált
Tipikus válaszidő: 5 ms
Tipikus relapszusidő: 2,5 ms
Tekercs ellenállása: 3390 Ω ±10% (20 °C-on)
Kapcsolóérintkező típusa: Egyszeres érintkező
Érintkezőanyag: AgSnO
Minimális kapcsolási feszültség: 5 V (100 mA-nél)
Minimális kapcsolási áram: 10 mA (12 V-on)
Maximális kapcsolási teljesítmény (ohmos terhelés): 140 W (24 V DC); 20 W (48 V DC); 18 W (60 V DC); 23 W (110 V DC); 40 W (220 V DC); 1500 VA (250 V AC)
Kapcsolási kapacitás: 2 A (24 V, DC13); 0,2 A (110 V, DC13); 0,1 A (220 V, DC13); 3 A (24 V, AC15); 3 A (120 V, AC15); 3 A (230 V, AC15)
Váltás: amikor az aranyréteg megsemmisül: Váltás: amikor az aranyréteg megsemmisül
Motorterhelés az UL 508 szabvány szerint: 1/4 LE, 240 ... 277 V AC (alaphelyzetben zárt); 1/6 LE, 240 ... 277 V AC (alaphelyzetben nyitott)

Termék típus: Mini relé

Gyártói szám: REL-MR- 24DC/21AU/MS

Csatlakozó: Dugja
Forrasztható

Megszólalási feszültség (min.): 14.4 V/DC

Megszólalási feszültség (max.): 66 V/DC

Megszólalási idő: 5 ms

Hanyatlási idő: 2.5 ms

Érintkező típus: 1 váltó

Érintkezőanyag: AgSnO + aranyozás

Névleges feszültség: 24 V/DC

Kapcsolási feszültség (max.): 250 V/AC

Kapcsolási teljesítmény (max.): 1500 VA

Tekercs teljesítmény: 0.17 W

Jellemzők: Dugaszolható

: Relé védelmi típus RT II

Hőmérséklet (max.): 85 °C

Hőmérséklet (min.): -40 °C

Hossz: 16 mm

Szélesség: 5 mm

Magasság: 28 mm

Méret: (H x Sz x Ma) 16 x 5 x 28 mm

Tartalom: 10 db

Mélység: 16 mm

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Érintkező típus

Kapcsolási feszültség (max.)

Névleges feszültség

Phoenix Contact REL-MR- 24DC/21AU/MS Mini relé Névleges feszültség: 24 V/DC 1 váltó 10 db

Rendelési szám:3580285

Nem elérhető

Conrad Electronic

Jelenlegi termék

1 váltó

250 V/AC

24 V/DC

Min.: 1

Többszörös: 1

37 990 Ft^*

Phoenix Contact REL-MR- 12DC/21-21 Mini relé Névleges feszültség: 12 V/DC 2 váltó darab 10 db

Rendelési szám:3580399

Szállítás: 11. 10. [K.]

2623 készletConrad Electronic

2 váltó

250 V DC/AC

12 V/DC

Min.: 1

Többszörös: 1

18 990 Ft^*

Phoenix Contact REL-MR- 12DC/21-21AU Mini relé Névleges feszültség: 12 V/DC 2 váltó 10 db

Rendelési szám:3580406

Szállítás: 11. 10. [K.]

6 készletConrad Electronic

2 váltó

250 V/AC

12 V/DC

Min.: 1

Többszörös: 1

21 990 Ft^*

Phoenix Contact REL-MR- 12DC/21HC Mini relé Névleges feszültség: 12 V/DC 1 váltó 10 db

Rendelési szám:3580409

Szállítás: 11. 10. [K.]

675 készletConrad Electronic

1 váltó

250 V DC/AC

12 V/DC

Min.: 1

Többszörös: 1

17 990 Ft^*

Phoenix Contact REL-MR- 24DC/21-21 Mini relé Névleges feszültség: 24 V/DC 2 váltó darab 10 db

Rendelési szám:3580391

Szállítás: 10. 30. [P.]

26 készletConrad Electronic

2 váltó

250 V DC/AC

24 V/DC

Min.: 1

Többszörös: 1

14 990 Ft^*

Phoenix Contact REL-MR- 24DC/21HC AU Mini relé Névleges feszültség: 24 V/DC 1 váltó 10 db

Rendelési szám:3580348

Szállítás: 11. 10. [K.]

173 készletConrad Electronic

1 váltó

250 V DC/AC

24 V/DC

Min.: 1

Többszörös: 1

18 990 Ft^*

Phoenix Contact REL-MR- 24DC/21HC Mini relé Névleges feszültség: 24 V/DC 1 váltó darab 10 db

Rendelési szám:3580410

Szállítás: 11. 10. [K.]

9350 készletConrad Electronic

1 váltó

250 V DC/AC

24 V/DC

Min.: 1

Többszörös: 1

17 990 Ft^*

Phoenix Contact REL-MR- 4,5DC/21AU Mini relé Névleges feszültség: 4.5 V/DC 1 váltó 10 db

Rendelési szám:3580419

Szállítás: 11. 10. [K.]

15 készletConrad Electronic

1 váltó

250 V/AC

4.5 V/DC

Min.: 1

Többszörös: 1

33 990 Ft^*

Phoenix Contact REL-MR- 48DC/21HC Mini relé Névleges feszültség: 48 V/DC 1 váltó darab 10 db

Rendelési szám:3579531

Szállítás: 11. 10. [K.]

7 készletConrad Electronic

1 váltó

250 V DC/AC

48 V/DC

Min.: 1

Többszörös: 1

19 990 Ft^*

Phoenix Contact REL-MR- 12DC/1IC Mini relé Névleges feszültség: 12 V/DC 1 záró 10 db

Rendelési szám:3579708

Nem elérhető

Conrad Electronic

1 záró

250 V DC/AC

12 V/DC

Min.: 1

Többszörös: 1

18 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3580285 Phoenix Contact REL-MR- 24DC/21AU/MS Mini relé Névleges feszültség: 24 V/DC 1 váltó 10 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3580285 Phoenix Contact REL-MR- 24DC/21AU/MS Mini relé Névleges feszültség: 24 V/DC 1 váltó 10 db

Leírás

Dugaszolható miniatűr teljesítményrelé, többrétegű aranyozott érintkezővel, 1 váltóérintkező, kézi működtetés, bemeneti feszültség 24 V DC

Ez a szöveg gépi fordítással készült.
