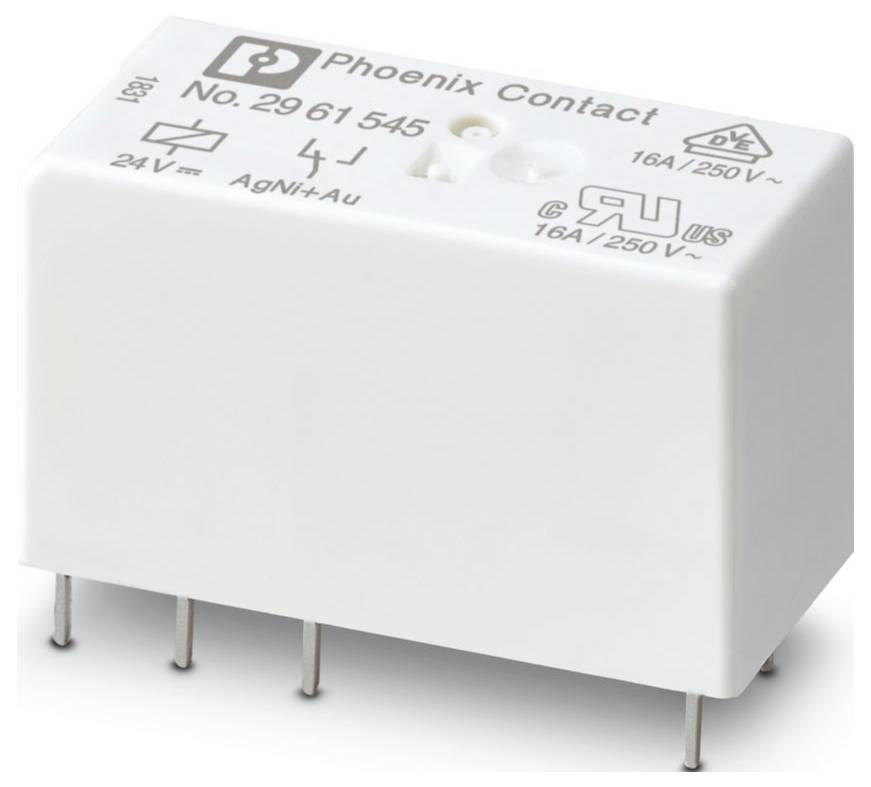

Phoenix Contact REL-MR- 24DC/21HC AU Mini relé Névleges feszültség: 24 V/DC 1 váltó 10 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Mini relé
Érintkező típus
1 váltó
Névleges feszültség
24 V/DC
Kapcsolási feszültség (max.)
250 V DC/AC
Gyártói szám
REL-MR- 24DC/21HC AU
Adatlap (PDF)
279 készlet
Mennyiség (készlet)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
14 953 Ft
3
3% = 486Ft
14 467 Ft
5
5% = 681Ft
14 272 Ft
10
5% = 809Ft
14 144 Ft
25
6% = 955Ft
13 998 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám (csomagméret 10 db)
Összesen (14 953 Ft / Darab)
14 953 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Csatlakozás típusa: Dugós/forrasztós csatlakozás
- Szélesség: 12,7 mm
- Magasság: 29 mm
- Mélység: 15,7 mm
- Szín: fehér (RAL 9010)
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: IEC 60664; EN 50178; EN 61810-1
- Megjegyzés: A következő értékek akkor érvényesek, ha az aranyréteg sérült.
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezési fok: 3
- Tetszés szerinti beépítési pozíció
- Azonosítás: ISA-S71.04. G3 Harsh csoport; EN 60068-2-60
- Maximális teljesítményveszteség névleges körülmények között: 0,41 W
- Üzemmód: 100% ED
- Bemeneti feszültségtartomány: 15,6 V DC ... 57,6 V/DC
- Összeszerelési útmutató: sorba helyezhető térköz nélkül (> 70 °C ≥ 2,5 mm)
- Szennyező gáz teszt: Szennyező gáz teszt
- Maximális kapcsolási feszültség: 250 V AC/DC
- Maximális bekapcsolási áram: 15 A (300 ms)
- Adatkarbantartási állapot: Adatkarbantartási állapot
- Utolsó adatfrissítés dátuma: 2025.09.05.
- Névleges bemeneti feszültség UN: 24 V DC
- Tipikus bemeneti áram UN esetén: 17 mA
- Érintkező konfiguráció: 1 váltóérintkező
- Maximális folyamatos áram: 16 A
- Kapcsolás: Kapcsolás
- Mechanikai élettartam: 3 x 10⁷ kapcsolási ciklus
- Vizsgálófeszültség (tekercs/érintkező): 5 kV AC (50 Hz, 1 perc, tekercs/érintkező)
- Kórokozó oldal: Kórokozó oldal
- A hajtás kapcsolási viselkedése: monostabil
- Meghajtás (polaritás): nem polarizált
- Tipikus válaszidő: 7 ms
- Tipikus relapszusidő: 3 ms
- Tekercs ellenállása: 1440 Ω ±10% (20 °C-on)
- Kapcsolóérintkező típusa: Egyszeres érintkező
- Érintkező anyaga: AgNi
- Minimális kapcsolási feszültség: 12 V (10 mA-nél)
- Minimális kapcsolási áram: 10 mA (12 V-on)
- Maximális kapcsolási teljesítmény (ohmos terhelés): 384 W (24 V DC); 58 W (48 V DC); 48 W (60 V DC); 50 W (110 V DC); 80 W (220 V DC); 4000 VA (250 V AC)
- Kapcsolási kapacitás: 2 A (24 V, DC13); 0,2 A (110 V, DC13); 0,2 A (250 V, DC13); 2 A (24 V, AC15); 2 A (120 V, AC15); 2 A (250 V, AC15)
- Elektromos élettartam: lásd az ábrát
- Váltás: amikor az aranyréteg megsemmisül: Váltás: amikor az aranyréteg megsemmisül
- Termék típus
Mini relé
- Gyártói szám
REL-MR- 24DC/21HC AU
- Csatlakozó
Dugja
Forrasztható
- Megszólalási idő
7 ms
- Hanyatlási idő
3 ms
- Érintkező típus
1 váltó
- Érintkezőanyag
AgNi kemény aranyozott
- Névleges feszültség
24 V/DC
- Kapcsolási feszültség (max.)
250 V DC/AC
- Kapcsolási teljesítmény (max.)
4000 VA
- Tekercs teljesítmény
0.41 W
- Jellemzők
Dugaszolható
- Hőmérséklet (max.)
85 °C
- Hőmérséklet (min.)
-40 °C
- Hossz
15.7 mm
- Szélesség
12.7 mm
- Magasság
29 mm
- Méret
(H x Sz x Ma) 15.7 x 12.7 x 29 mm
- Tartalom
10 db
- Mélység
15.7 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3580348 Phoenix Contact REL-MR- 24DC/21HC AU Mini relé Névleges feszültség: 24 V/DC 1 váltó 10 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3580348 Phoenix Contact REL-MR- 24DC/21HC AU Mini relé Névleges feszültség: 24 V/DC 1 váltó 10 db
Leírás
Dugaszolható miniatűr teljesítményrelé többrétegű aranyozott érintkezővel nagy folyamatos áramokhoz, 1 váltóérintkező, bemeneti feszültség 24 V DC
