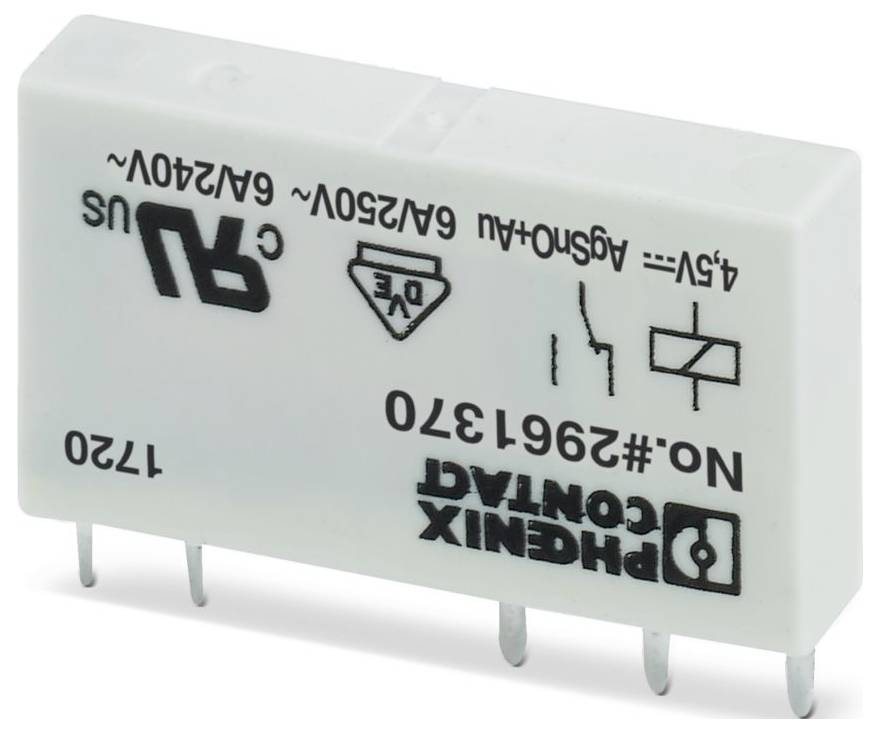

Phoenix Contact REL-MR- 4,5DC/21AU Mini relé Névleges feszültség: 4.5 V/DC 1 váltó 10 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Mini relé
Érintkező típus
1 váltó
Névleges feszültség
4.5 V/DC
Kapcsolási feszültség (max.)
250 V/AC
Gyártói szám
REL-MR- 4,5DC/21AU
Adatlap (PDF)
13 készlet
Mennyiség (készlet)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
26 764 Ft
3
3% = 742Ft
26 022 Ft
5
4% = 1039Ft
25 725 Ft
10
5% = 1236Ft
25 528 Ft
25
5% = 1458Ft
25 306 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám (csomagméret 10 db)
Összesen (26 764 Ft / Darab)
26 764 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Csatlakozás típusa: Dugós/forrasztós csatlakozás
- Szélesség: 5 mm
- Magasság: 28 mm
- Mélység: 15 mm
- Szín: fehér (RAL 9010)
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: IEC 60664; EN 50178; EN 61810-1
- Megjegyzés: A következő értékek akkor érvényesek, ha az aranyréteg sérült.
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezési fok: 3
- Tetszés szerinti beépítési pozíció
- Azonosítás: ISA-S71.04. G3 Harsh csoport; EN 60068-2-60
- Maximális teljesítményveszteség névleges körülmények között: 0,17 W
- Üzemmód: 100% ED
- Bemeneti feszültségtartomány: 2,7 V DC ... 12,4 V / DC
- Összeszerelési útmutató: hézag nélkül összeilleszthető
- Szennyező gáz teszt: Szennyező gáz teszt
- Maximális kapcsolási feszültség: 250 V AC
- Maximális bekapcsolási áram: kérésre
- Adatkarbantartási állapot: Adatkarbantartási állapot
- Utolsó adatfrissítés dátuma: 2025.09.05.
- Névleges bemeneti feszültség UN: 4,5 V DC
- Tipikus bemeneti áram UN esetén: 38 mA
- Érintkező konfiguráció: 1 váltóérintkező
- Maximális folyamatos áram: 6 A
- Kapcsolás: Kapcsolás
- Mechanikai élettartam: 2 x 10⁷ kapcsolási ciklus
- Vizsgálófeszültség (tekercs/érintkező): 4 kV AC (50 Hz, 1 perc, tekercs/érintkező)
- Kórokozó oldal: Kórokozó oldal
- A hajtás kapcsolási viselkedése: monostabil
- Meghajtás (polaritás): nem polarizált
- Tipikus válaszidő: 5 ms
- Tipikus relapszusidő: 2,5 ms
- Tekercs ellenállása: 119 Ω ±10% (20 °C-on)
- Kapcsolóérintkező típusa: Egyszeres érintkező
- Érintkezőanyag: AgSnO
- Minimális kapcsolási feszültség: 5 V (100 mA-nél)
- Minimális kapcsolási áram: 10 mA (12 V-on)
- Maximális kapcsolási teljesítmény (ohmos terhelés): 140 W (24 V DC); 20 W (48 V DC); 18 W (60 V DC); 23 W (110 V DC); 40 W (220 V DC); 1500 VA (250 V AC)
- Kapcsolási kapacitás: 2 A (24 V, DC13); 0,2 A (110 V, DC13); 0,1 A (220 V, DC13); 3 A (24 V, AC15); 3 A (120 V, AC15); 3 A (230 V, AC15)
- Váltás: amikor az aranyréteg megsemmisül: Váltás: amikor az aranyréteg megsemmisül
- Termék típus
Mini relé
- Gyártói szám
REL-MR- 4,5DC/21AU
- Csatlakozó
Dugja
Forrasztható
- Megszólalási feszültség (min.)
2.7 V/DC
- Megszólalási feszültség (max.)
12.4 V/DC
- Megszólalási idő
5 ms
- Hanyatlási idő
2.5 ms
- Érintkező típus
1 váltó
- Érintkezőanyag
AgSnO + aranyozás
- Névleges feszültség
4.5 V/DC
- Kapcsolási feszültség (max.)
250 V/AC
- Kapcsolási teljesítmény (max.)
1500 VA
- Tekercs teljesítmény
0.17 W
- Jellemzők
Dugaszolható
- Hőmérséklet (max.)
85 °C
- Hőmérséklet (min.)
-40 °C
- Hossz
15 mm
- Szélesség
5 mm
- Magasság
28 mm
- Méret
(H x Sz x Ma) 15 x 5 x 28 mm
- Tartalom
10 db
- Mélység
15 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3580419 Phoenix Contact REL-MR- 4,5DC/21AU Mini relé Névleges feszültség: 4.5 V/DC 1 váltó 10 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3580419 Phoenix Contact REL-MR- 4,5DC/21AU Mini relé Névleges feszültség: 4.5 V/DC 1 váltó 10 db
Leírás
Dugaszolható miniatűr teljesítményrelé, többrétegű aranyozott érintkezővel, 1 váltóérintkező, bemeneti feszültség 4,5 V DC
