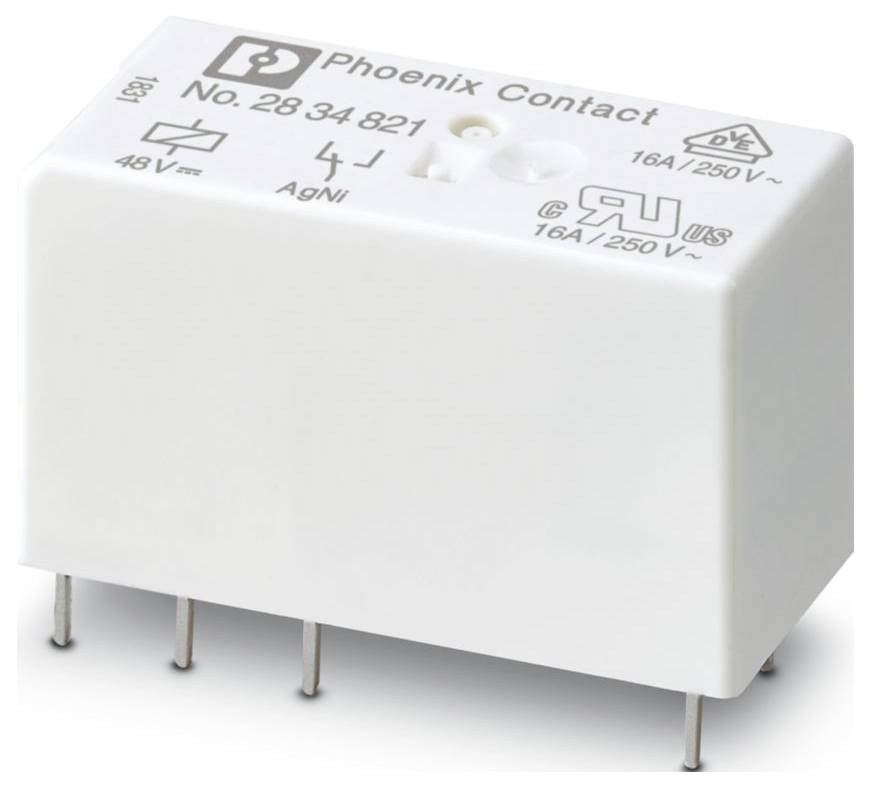

Phoenix Contact REL-MR- 48DC/21HC Mini relé Névleges feszültség: 48 V/DC 1 váltó darab 10 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Mini relé
Érintkező típus
1 váltó
Névleges feszültség
48 V/DC
Kapcsolási feszültség (max.)
250 V DC/AC
Adatlap (PDF)
Mennyiség (készlet)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
15 740 Ft
3
3% = 512Ft
15 228 Ft
5
5% = 716Ft
15 024 Ft
10
5% = 851Ft
14 889 Ft
25
6% = 1005Ft
14 735 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám (csomagméret 10 db)
Összesen (15 740 Ft / Darab)
15 740 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Csatlakozás típusa: Dugós/forrasztós csatlakozás
- Szélesség: 12,7 mm
- Magasság: 29 mm
- Mélység: 15,7 mm
- Szín: fehér (RAL 9010)
- Környezeti feltételek: Környezeti feltételek
- Védelmi osztály: RT II
- Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
- Szabványok/előírások: IEC 60664; EN 50178; EN 61810-1
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezési fok: 3
- Tetszés szerinti beépítési pozíció
- Azonosítás: ISA-S71.04. G3 Harsh csoport; EN 60068-2-60
- Maximális teljesítményveszteség névleges körülmények között: 0,42 W
- Üzemmód: 100% ED
- Bemeneti feszültségtartomány: 31,2 V DC ... 115,2 V egyenáram
- Összeszerelési útmutató: térköz nélkül egymás mellé helyezhető (> 70 °C ≥ 2,5 mm)
- Szennyező gáz teszt: Szennyező gáz teszt
- Maximális kapcsolási feszültség: 250 V AC/DC
- Maximális bekapcsolási áram: 50 A (20 ms)
- Adatkarbantartási állapot: Adatkarbantartási állapot
- Utolsó adatfrissítés dátuma: 2025.09.05.
- Névleges bemeneti feszültség UN: 48 V DC
- Tipikus bemeneti áram UN esetén: 8,7 mA
- Érintkező konfiguráció: 1 váltóérintkező
- Maximális folyamatos áram: 16 A
- Kapcsolás: Kapcsolás
- Mechanikai élettartam: 3 x 10⁷ kapcsolási ciklus
- Vizsgálófeszültség (tekercs/érintkező): 5 kV AC (50 Hz, 1 perc, tekercs/érintkező)
- Kórokozó oldal: Kórokozó oldal
- A hajtás kapcsolási viselkedése: monostabil
- Meghajtás (polaritás): nem polarizált
- Tipikus válaszidő: 7 ms
- Tipikus relapszusidő: 3 ms
- Tekercs ellenállása: 5520 Ω ±10% (20 °C-on)
- Kapcsolóérintkező típusa: Egyszeres érintkező
- Érintkező anyaga: AgNi
- Minimális kapcsolási feszültség: 12 V (10 mA-nél)
- Minimális kapcsolási áram: 10 mA (12 V-on)
- Maximális kapcsolási teljesítmény (ohmos terhelés): 384 W (24 V DC); 58 W (48 V DC); 48 W (60 V DC); 50 W (110 V DC); 80 W (220 V DC); 4000 VA (250 V AC)
- Elektromos élettartam: lásd az ábrát
- Motorterhelés az UL 508 szerint: 1/2 LE, 120 V AC (nyitási érintkező); 1 LE, 240 V AC (nyitási érintkező); 1/3 LE, 120 V AC (zárási érintkező); 3/4 LE, 240 V AC (zárási érintkező); 1/4 LE, 200 ... 250 V AC
- Csomagolás
darab
- Termék típus
Mini relé
- Gyártói szám
REL-MR- 48DC/21HC
- Csatlakozó
Dugja
Forrasztható
- Megszólalási feszültség (min.)
31.2 V/DC
- Megszólalási feszültség (max.)
115.2 V/DC
- Megszólalási idő
7 ms
- Hanyatlási idő
3 ms
- Érintkező típus
1 váltó
- Érintkezőanyag
AgNi
- Névleges feszültség
48 V/DC
- Kapcsolási feszültség (max.)
250 V DC/AC
- Kapcsolási teljesítmény (max.)
4000 VA
- Jellemzők
Dugaszolható
Relé védelmi típus RT II
- Hőmérséklet (max.)
85 °C
- Hőmérséklet (min.)
-40 °C
- Hossz
15.7 mm
- Szélesség
12.7 mm
- Magasság
29 mm
- Méret
(H x Sz x Ma) 15.7 x 12.7 x 29 mm
- Tartalom
10 db
- Mélység
15.7 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579531 Phoenix Contact REL-MR- 48DC/21HC Mini relé Névleges feszültség: 48 V/DC 1 váltó darab 10 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579531 Phoenix Contact REL-MR- 48DC/21HC Mini relé Névleges feszültség: 48 V/DC 1 váltó darab 10 db
Leírás
Dugaszolható miniatűr teljesítményrelé, teljesítményérintkezővel nagy folyamatos áramokhoz, 1 váltóérintkező, bemeneti feszültség 48 V DC
