Phoenix Contact REL-MR- 60DC/21-21 Relé 60 V/DC 8 A 2 váltó 10 db darab vásárlása

Egy fehér Phoenix Contact relé, 2961273-as számmal, amely alkalmas 60 V egyenfeszültséghez vagy 250 V váltófeszültséghez.

Hasonló kivitel

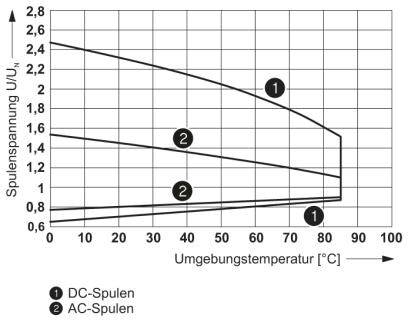

A diagram bemutatja a tekercs feszültségét (U/UN) a környezeti hőmérséklet (°C) függvényében egyenáramú és váltóáramú tekercsekre. Az egyenáramú tekercsek feszültsége gyorsabban csökken, mint a váltóáramú tekercseké.

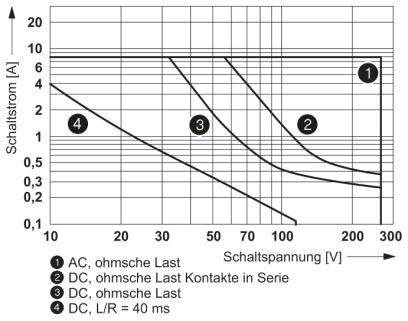

A diagram négy görbét mutat a kapcsolási áram [A] és a kapcsolási feszültség [V] viszonyáról: 1) AC, 2) DC-soros, 3) DC, 4) DC L/R = 40 ms.

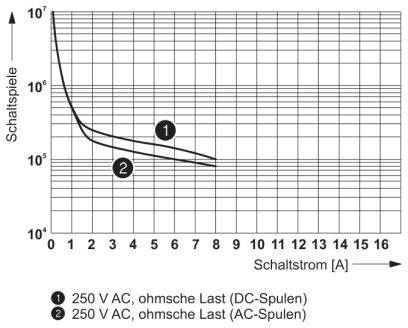

A diagram bemutatja a kapcsolási játékot a kapcsolási árammal szemben 250 V AC esetén, két görbével: 1. görbe egyenáramú tekercsekhez, 2. görbe váltóáramú tekercsekhez.

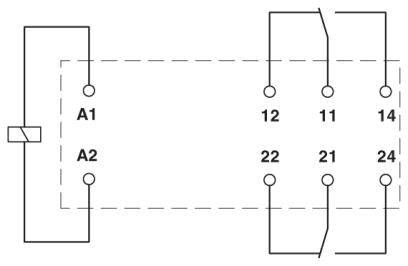

Relé kapcsolási szimbóluma tekerccsel baloldalt (A1, A2) és érintkezőkkel jobboldalt. A 11-12 és 21-22 érintkezők zártak, a 11-14 és 21-24 érintkezők nyitottak.

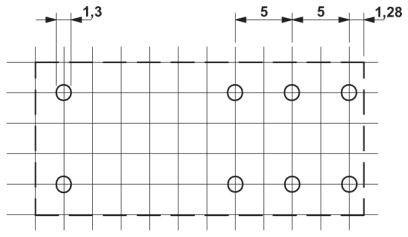

Téglalap alakú rácsszerkezet kerek pontokkal, egyenletesen elosztva. A feliratok 1, 3 és 5 egységnyi távolságokat mutatnak két irányban.

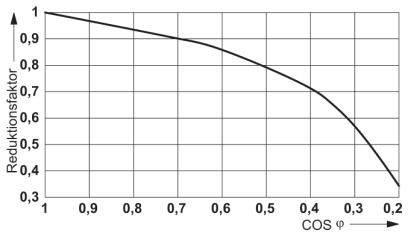

A diagram mutatja a 'COS φ' (x-tengely, 0,2-től 1-ig) és a redukciós tényező (y-tengely, 0,3-tól 1-ig) közötti összefüggést. A vonal folyamatosan csökken.

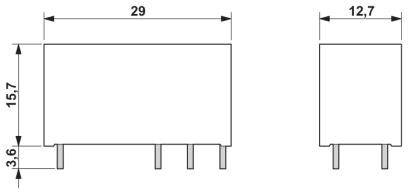

Műszaki rajz egy téglalap alakú alkatrészről a következő méretekkel: 29 mm hosszúság, 15,7 mm magasság, 12,7 mm szélesség és 3,6 mm alapméret.

1/8

Hasonló kivitel

Csomagolás

darab

Termék típus

Relé

Névleges feszültség tekercs

60 V/DC

Érintkező típus

2 váltó

Kapcsolási feszültség (max.)

250 V DC/AC

Adatlap (PDF)

Szállítás: 10. 14. Sze.

19 készlet

Szám (csomagméret 10 db)

készlet

Összesen (13 378 Ft / Darab)

13 378 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: RT III
Tipikus bemeneti áram ENSZ-nál: 8,2 mA
Minimális kapcsolási feszültség: 5 V (10 mA-nál)
Minimális kapcsolási áram: 10 mA (5 V-nál)
Maximális bemeneti áram: 25 A (20 ms)
Maximális törési képesség (ohmikus terhelés):
190 W (24 V DC mellett)
60 W (60 V DC esetén)
44 W (110 V DC-nál)
60 W (220 V DC mellett)
Szigetelés: alapszigetelés
Szennyezési fok: 3
Túlfeszültség kategória: III

Csomagolás: darab

Termék típus: Relé

Gyártói szám: REL-MR- 60DC/21-21

Névleges feszültség tekercs: 60 V/DC

Érintkező típus: 2 váltó

Érintkezőanyag: AgNi

Kapcsolási feszültség (max.): 250 V DC/AC

Max. kapcsolási áram: 8 A

Kapcsolási teljesítmény (max.): 190 W

Csatlakozó: Forrasztható

Megszólalási idő: 7 ms

Hanyatlási idő: 3 ms

Élettartam (mechanikus): 3x10⁷művelet

Jellemzők: Tisztítható (RT III)

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +85 °C

Szélesség: 12.7 mm

Magasság: 29 mm

Mélység: 15.7 mm

Méret: (Sz x Ma x Mé) 12.7 x 29 x 15.7 mm

Tartalom: 10 db

RoHS konform: Igen

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2225816 Phoenix Contact REL-MR- 60DC/21-21 Relé 60 V/DC 8 A 2 váltó 10 db darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2225816 Phoenix Contact REL-MR- 60DC/21-21 Relé 60 V/DC 8 A 2 váltó 10 db darab

Leírás

Legfeljebb 8 A kapcsolási áram.

Ez a szöveg gépi fordítással készült.
