Phoenix Contact REL-OR3/LDP-12DC/3X21 Relé 12 V/DC 10 A 3 váltó 50 db darab vásárlása

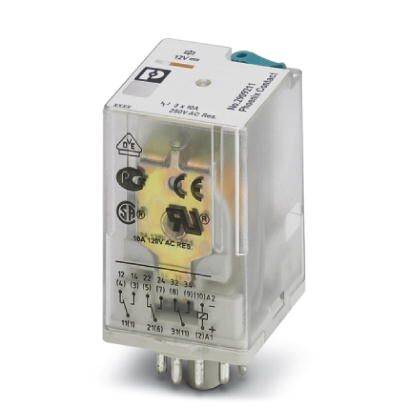

Egy átlátszó elektromos relé különböző műszaki szimbólumokkal és feliratokkal a felületén, amely a modell- és feszültségspecifikációkat mutatja.

Hasonló kivitel

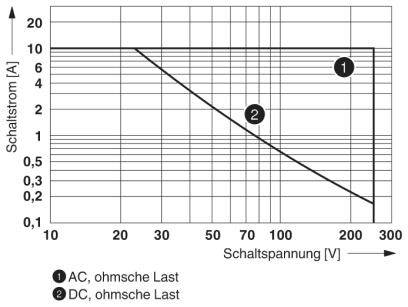

A diagram az átkapcsolási áramot (A) és az átkapcsolási feszültséget (V) mutatja. Két görbe látható: '1' váltóáramú (AC) terhekhez, '2' egyenáramú (DC) terhekhez. A tengelyek 0-300 V és 0-20 A tartományt jelölnek.

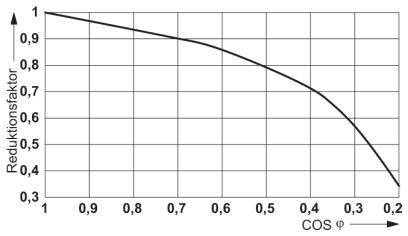

A grafikon a redukciós tényező (0,3-tól 1-ig) és a cos φ (0-tól 1-ig) közötti összefüggést mutatja, amely 1-ről 0,3-ra csökken 0-tól 1-ig, lineárisan esve.

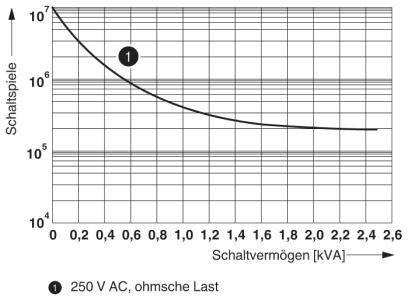

Az ábra log-log diagrammot mutat a kapcsolási ciklusok és a kapcsolóképesség között kVA-ben, egy görbe mentén a '250 V AC, ohmos terhelés' esetében.

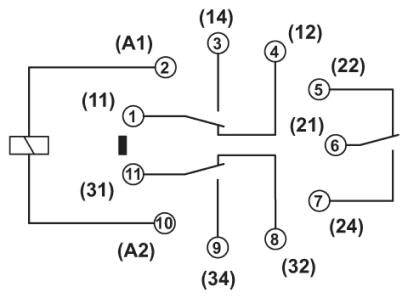

Elektromágneses relé kapcsolási rajza a (11), (14) és (21) érintkezőkkel. Mutatja a csatlakozásokat és a kapcsolási állapotot.

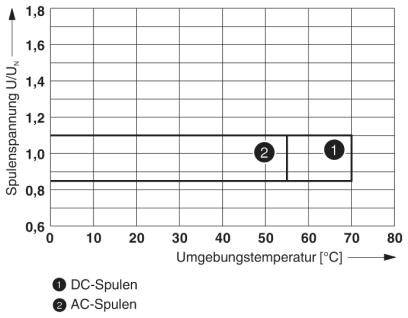

A diagram mutatja a tekercs feszültségét (U/UN) a környezeti hőmérséklet (°C) függvényében. 1. görbe: DC-tekercsek stabilak 65°C-ig. 2. görbe: AC-tekercsek stabilak 60°C-ig.

1/6

Hasonló kivitel

Csomagolás

darab

Termék típus

Relé

Névleges feszültség tekercs

12 V/DC

Érintkező típus

3 váltó

Kapcsolási feszültség (max.)

250 V/DC

Adatlap (PDF)

Szállítás: 10. 14. Sze.

124 készlet

Mennyiség (készlet)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám (csomagméret 50 db)

készlet

Összesen (228 339 Ft / Darab)

228 339 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: RT I
Tipikus bemeneti áram ENSZ-nél: 112 mA
Minimális kapcsolási feszültség: 10 V (24 mA-nál)
Minimális kapcsolási áram: 10 mA (24 V-nál)
Maximális bemeneti áram: 30 A (20 ms. érintkező)
Maximális törési képesség (ohmikus terhelés):
240 W (24 V DC mellett)
108 W (60 V DC-nál)
52 W (110 V DC-nál)
48 W (220 V DC mellett)
Méretezett feszültséglökés 4 kV
Szigetelés: alapszigetelés
Szennyezési fok: 3
Túlfeszültség kategória: III

Csomagolás: darab

Termék típus: Relé

Gyártói szám: REL-OR3/LDP-12DC/3X21

Névleges feszültség tekercs: 12 V/DC

Érintkező típus: 3 váltó

Érintkezőanyag: AgNi

Kapcsolási feszültség (max.): 250 V/DC

Max. kapcsolási áram: 10 A

Kapcsolási teljesítmény (max.): 240 W

Csatlakozó: Dugaszolós csatlakozó

Szigetelési feszültség: 250 V/AC

Megszólalási idő: 18 ms

Hanyatlási idő: 20 ms

Élettartam (mechanikus): 2x10⁷művelet

Jellemzők: Tesztgombbal

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Szélesség: 35 mm

Magasság: 35 mm

Mélység: 54.4 mm

Méret: (Sz x Ma x Mé) 35 x 35 x 54.4 mm

Tartalom: 50 db

RoHS konform: Igen

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2225762 Phoenix Contact REL-OR3/LDP-12DC/3X21 Relé 12 V/DC 10 A 3 váltó 50 db darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2225762 Phoenix Contact REL-OR3/LDP-12DC/3X21 Relé 12 V/DC 10 A 3 váltó 50 db darab

Leírás

Dugaszolható oktális relék teljesítménykapcsolatokkal, 3 váltóérintkezővel, tesztgomb, szabadon forgó dióda, mechanikus kapcsoló helyzetjelző, polaritás A1 +, A2-, bemeneti feszültség: 12 V DC

Ez a szöveg gépi fordítással készült.
