Phoenix Contact RIF-0-RPT-12DC/21 Relémodul 1 váltó darab 10 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Relémodul
Érintkező típus
1 váltó
Kapcsolási feszültség (max.)
250 V DC/AC
Gyártói szám
RIF-0-RPT-12DC/21
Adatlap (PDF)
382 készlet
Mennyiség (készlet)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
35 425 Ft
3
3% = 981Ft
34 444 Ft
5
4% = 1375Ft
34 050 Ft
10
5% = 1637Ft
33 788 Ft
25
5% = 1931Ft
33 494 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám (csomagméret 10 db)
Összesen (35 425 Ft / Darab)
35 425 Ft
ÁFA nélkül
Műszaki adatok
- Termékcsalád: RIFLINE complete
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (műanyag hüvellyel ellátott érvéghüvely)
- Merev vezető keresztmetszete: 0,14 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 6,2 mm
- Magasság: 93 mm
- Mélység: 78 mm
- Szín: szürke (RAL 7042)
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -40 °C ... 60 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: IEC 60947-5-1
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Csupaszolási hossz: 8 mm
- Tetszés szerinti beépítési pozíció
- Azonosítás: ISA-S71.04. G3 Harsh csoport; EN 60068-2-60
- Maximális teljesítményveszteség névleges körülmények között: 0,19 W
- Üzemmód: 100% ED
- Bemeneti feszültségtartomány: 9,6 V DC ... 18 V DC (20 °C)
- Cikk méretei: Cikk méretei
- Összeszerelési útmutató: hézag nélkül összeilleszthető
- Védő áramkör: szabadonfutó dióda
- Szennyező gáz teszt: Szennyező gáz teszt
- Maximális kapcsolási feszültség: 250 V AC/DC
- Alkalmazás: Univerzális
- Izoláció: biztonságos elkülönítés
- Adatkarbantartási állapot: Adatkarbantartási állapot
- Utolsó adatfrissítés dátuma: 2026. január 20.
- Névleges bemeneti feszültség UN: 12 V DC
- Bemeneti feszültségtartomány az UN-hez viszonyítva: lásd az ábrát
- Tipikus bemeneti áram UN esetén: 16 mA
- Üzemi feszültségjelző: sárga LED
- Érintkező konfiguráció: 1 váltóérintkező
- Maximális folyamatos áram: 6 A
- Éghetőségi osztály az UL 94 (ház) szerint: V2 (ház)
- Névleges szigetelési feszültség: 250 V AC
- Méretezett feszültséglökés 6 kV
- Védettség (reléfoglalat): IP20 (reléfoglalat)
- Védelmi osztály (relé): RT III (relé)
- Kapcsolás: Kapcsolás
- Mechanikai élettartam: kb. 2 x 10⁷ kapcsolási ciklus
- Vizsgálófeszültség (tekercs/érintkező): 4 kVrms (50 Hz, 1 perc, tekercs/érintkező)
- Kórokozó oldal: Kórokozó oldal
- A hajtás kapcsolási viselkedése: monostabil
- Meghajtás (polaritás): polarizált
- Tipikus válaszidő: 5 ms
- Tipikus relapszusidő: 8 ms
- Kapcsolóérintkező típusa: Egyszeres érintkező
- Érintkezőanyag: AgSnO
- Minimális kapcsolási feszültség: 5 V (100 mA)
- Minimális kapcsolási áram: 10 mA (12 V)
- Maximális megszakítási teljesítmény (ohmos terhelés): 140 W (24 V DC); 20 W (48 V DC); 18 W (60 V DC); 23 W (110 V DC); 40 W (220 V DC); 1500 VA (250 V AC)
- Elektromos élettartam: lásd az ábrát
- Tekercsfeszültség: 12 V DC
- Használati kategória CB séma (IEC 60947-5-1): AC15, 3 A/250 V (nyitási érintkező); AC15, 1 A/250 V (zárási érintkező); DC13, 1,5 A/24 V (zárási érintkező); DC13, 0,2 A/110 V (zárási érintkező); DC13, 0,1 A/220 V (zárási érintkező)
- Csomagolás
darab
- Termék típus
Relémodul
- Gyártói szám
RIF-0-RPT-12DC/21
- Csatlakozó
Push-In rugóerős csatlakozás
- Megszólalási feszültség (min.)
9.6 V/DC
- Megszólalási feszültség (max.)
18 V/DC
- Megszólalási idő
5 ms
- Hanyatlási idő
8 ms
- Érintkező típus
1 váltó
- Érintkezőanyag
AgSnO
- Kapcsolási feszültség (max.)
250 V DC/AC
- Kapcsolási teljesítmény (max.)
1500 VA
- Jellemzők
Szabadonfutó diódával
IP20
- Hőmérséklet (max.)
85 °C
- Hőmérséklet (min.)
-40 °C
- Mélység
78 mm
- Szélesség
6.2 mm
- Magasság
93 mm
- Méret
(Sz x Ma x Mé) 6.2 x 93 x 78 mm
- Tartalom
10 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579706 Phoenix Contact RIF-0-RPT-12DC/21 Relémodul 1 váltó darab 10 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579706 Phoenix Contact RIF-0-RPT-12DC/21 Relémodul 1 váltó darab 10 db
Leírás

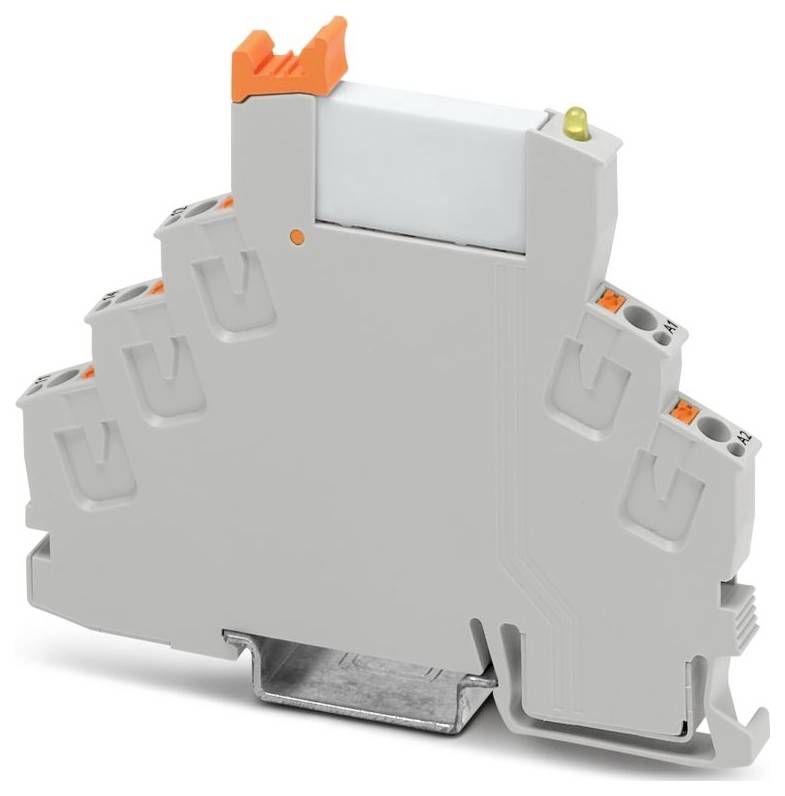

Előre összeszerelt relémodul direkt rugós csatlakozással, amely a következőket tartalmazza: reléfoglalat kidobóval és teljesítményérintkezős relével. Érintkező konfiguráció: 1 váltóérintkező. Bemeneti feszültség: 12 V egyenfeszültség
