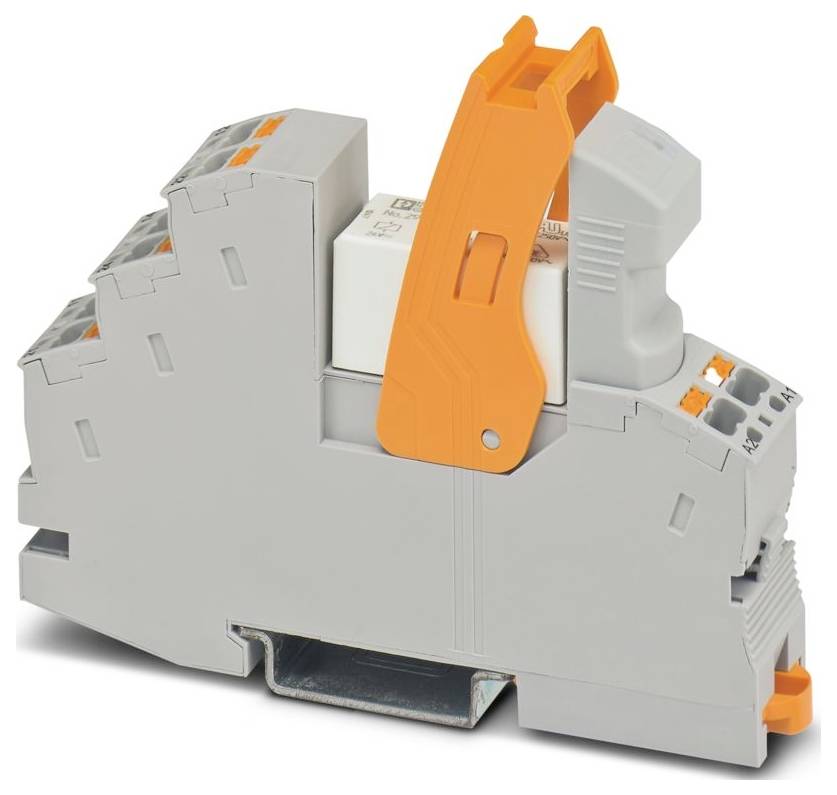

Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Relémodul 1 záró darab 10 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Relémodul
Érintkező típus
1 záró
Kapcsolási feszültség (max.)
250 V DC/AC
Gyártói szám
RIF-1-RPT-LDP-24DC/1ICT
Adatlap (PDF)
21 db
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
6764Ft
30
5% = 336Ft
6428Ft
50
7% = 470Ft
6294Ft
100
9% = 592Ft
6172Ft
200
10% = 660Ft
6104Ft
400
11% = 772Ft
5992Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám (csomagméret 10 db)
Összesen (6764Ft / Darab)
6764Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: RIFLINE complete
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (műanyag hüvellyel ellátott érvéghüvely); 0,14 mm² ... 1 mm² (műanyag hüvellyel ellátott érvéghüvely, két vezető dupla csatlakozón)
- Merev vezető keresztmetszete: 0,14 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 26 ... 16 (merev); 26 ... 16 (rugalmas)
- Szélesség: 16 mm
- Magasság: 96 mm
- Mélység: 75 mm
- Szín: szürke (RAL 7042)
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -40 °C ... 70 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Szabványok/előírások: IEC 60947-5-1
- Szerelési típus: DIN sínre szerelhető
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Csupaszolási hossz: 8 mm
- Tetszés szerinti beépítési pozíció
- Kezelési útmutató: A termék érintésvédelmének a helyén kell lennie (feszültség esetén> 25 V AC/60 V DC) feszültséget a rendszer telepítőjének kell biztosítania. Beépített készülék, közvetlen érintés elleni védelem nélkül.
- Azonosítás: ISA-S71.04. G3 Harsh csoport; EN 60068-2-60
- Maximális teljesítményveszteség névleges körülmények között: 0,43 W
- Átmérő: 3,2 mm
- Üzemmód: 100% ED
- Bemeneti feszültségtartomány: 19,2 V DC ... 33,6 V egyenáram (20 °C)
- Cikk méretei: Cikk méretei
- Összeszerelési útmutató: hézag nélkül összeilleszthető
- Védelmi áramkör: Fordított polaritás elleni védelem | Fordított polaritás elleni védődióda; Túlfeszültség-védelem | Szabadonfutó dióda
- Szennyező gáz teszt: Szennyező gáz teszt
- Maximális kapcsolási feszültség: 250 V AC/DC
- Alkalmazás: nagy bekapcsolási áramok
- Fúrólyuk: Fúrólyuk
- Maximális bekapcsolási áram: 165 A (20 ms); 800 A (200 µs)
- Szigetelési tulajdonságok: Szabványok / Előírások: Szigetelési tulajdonságok: Szabványok / Előírások
- Szigetelés: Biztonságos elválasztás, megerősített szigetelés
- Adatkarbantartási állapot: Adatkarbantartási állapot
- Utolsó adatfrissítés dátuma: 2025.09.12.
- Névleges bemeneti feszültség UN: 24 V DC
- Bemeneti feszültségtartomány az UN-hez viszonyítva: lásd az ábrát
- Tipikus bemeneti áram UN esetén: 18 mA
- Üzemi feszültségjelző: sárga LED
- Érintkező konfiguráció: 1 záróérintkező
- Maximális folyamatos áram: 6 A; 10 A (Ez az érték akkor megengedett, ha a 11-es és 21-es, valamint a 14-es és 24-es csatlakozók át vannak hidalva.)
- Szabványok / Előírások: Szabványok / Előírások
- Méretezett feszültséglökés 6 kV
- Védettség (reléfoglalat): IP20 (reléfoglalat)
- Védelmi osztály (relé): RT II (relé)
- Védettségi fokozat (telepítési hely): ≥ IP54 (telepítési hely)
- Kapcsolás: Kapcsolás
- Mechanikai élettartam: 3 x 10⁷ kapcsolási ciklus
- Vizsgálófeszültség (tekercs/érintkező): 4 kV AC (50 Hz, 1 perc, tekercs/érintkező)
- Kórokozó oldal: Kórokozó oldal
- A hajtás kapcsolási viselkedése: monostabil
- Meghajtás (polaritás): polarizált
- Tipikus válaszidő: 8 ms
- Tipikus relapszusidő: 10 ms
- Kapcsolóérintkező típusa: Egyszeres érintkező
- Érintkezőanyag: AgSnO
- Minimális kapcsolási feszültség: 12 V (100 mA)
- Minimális kapcsolási áram: 100 mA (12 V DC)
- Maximális megszakítóképesség (ohmos terhelés): 264 W (24 V DC esetén, vegye figyelembe az érintkezők teljesítménycsökkenését); 58 W (48 V DC esetén); 48 W (60 V DC esetén); 50 W (110 V DC esetén); 80 W (220 V DC esetén); 2750 VA (250 V AC esetén, vegye figyelembe az érintkezők teljesítménycsökkenését)
- Minimális kapcsolási teljesítmény: 1200 mW
- Tekercsfeszültség: 24 V DC
- Használati kategória CB séma (IEC 60947-5-1): AC15, 6 A/250 V (nyitási áram); DC13, 2 A/24 V (nyitási áram)
- Kapcsolóérintkezőre vonatkozó megjegyzés: volfrám előérintkezővel
- Csomagolás
darab
- Termék típus
Relémodul
- Gyártói szám
RIF-1-RPT-LDP-24DC/1ICT
- Csatlakozó
Push-In rugóerős csatlakozás
- Megszólalási feszültség (min.)
19.2 V/DC
- Megszólalási feszültség (max.)
33.6 V/DC
- Megszólalási idő
8 ms
- Hanyatlási idő
10 ms
- Érintkező típus
1 záró
- Érintkezőanyag
AgSnO
- Kapcsolási feszültség (max.)
250 V DC/AC
- Kapcsolási teljesítmény (max.)
2750 VA
- Jellemzők
Tartó kengyellel
IP20
- Hőmérséklet (max.)
70 °C
- Hőmérséklet (min.)
-40 °C
- Mélység
75 mm
- Szélesség
16 mm
- Magasság
96 mm
- Méret
(Sz x Ma x Mé) 16 x 96 x 75 mm
- Tartalom
10 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563262 Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Relémodul 1 záró darab 10 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563262 Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Relémodul 1 záró darab 10 db
Leírás
Előszerelt relémodul direkt rugós csatlakozással, amely a következőket tartalmazza: reléfoglalat, teljesítmény-érintkező relé, dugaszolható kijelző-/zavarszűrő modul, rögzítőkonzol. Érintkező típusa: 1 záró érintkező, max. bekapcsolási áram 800 A-ig, bemeneti feszültség 24 V DC
