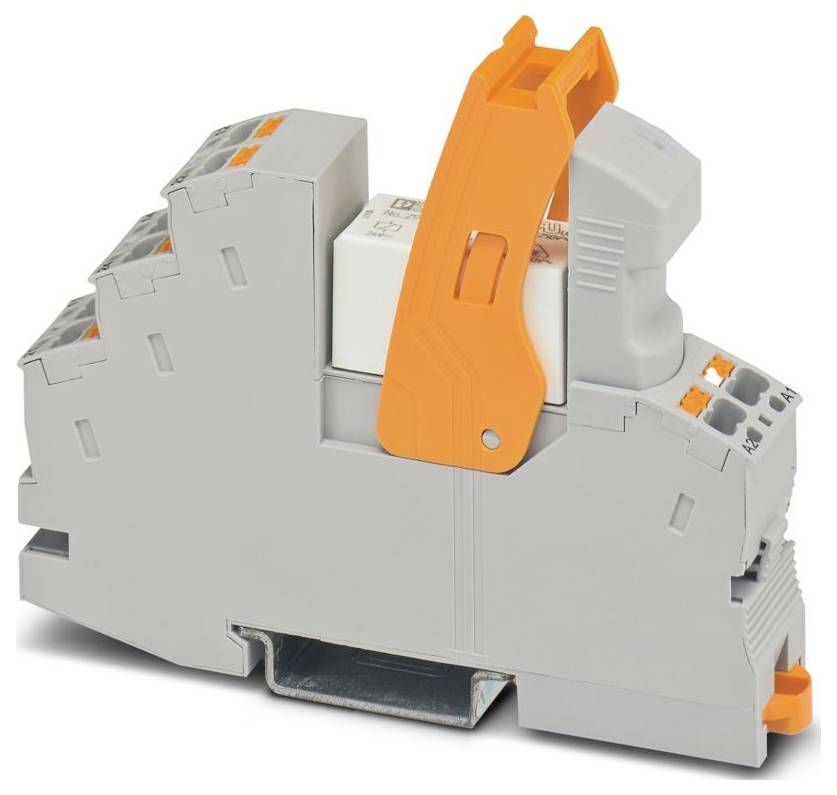

Phoenix Contact RIF-1-RPT-LV-120AC/1X21 Relémodul 1 váltó darab 10 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Relémodul
Érintkező típus
1 váltó
Kapcsolási feszültség (max.)
250 V DC/AC
Gyártói szám
RIF-1-RPT-LV-120AC/1X21
Adatlap (PDF)
6 készlet
Mennyiség (készlet)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
35 425 Ft
3
3% = 981Ft
34 444 Ft
5
4% = 1375Ft
34 050 Ft
10
5% = 1637Ft
33 788 Ft
25
5% = 1931Ft
33 494 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám (csomagméret 10 db)
Összesen (35 425 Ft / Darab)
35 425 Ft
ÁFA nélkül
Már csak 6 készlet érhető el
Műszaki adatok
- Termékcsalád: RIFLINE complete
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (műanyag hüvellyel ellátott érvéghüvely); 0,14 mm² ... 1 mm² (műanyag hüvellyel ellátott érvéghüvely, két vezető dupla csatlakozón)
- Merev vezető keresztmetszete: 0,14 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 26 ... 16 (merev); 26 ... 16 (rugalmas)
- Szélesség: 16 mm
- Magasság: 96 mm
- Mélység: 75 mm
- Szín: szürke (RAL 7042)
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -40 °C ... 50 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: IEC 60947-5-1
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Csupaszolási hossz: 8 mm
- Tetszés szerinti beépítési pozíció
- Kezelési útmutató: FBS 2-6... jumper a bemeneti oldalhoz (A2) és FBS-2-8... jumper a kimeneti oldalhoz (11/21)
- Azonosítás: ISA-S71.04. G3 Harsh csoport; EN 60068-2-60
- Maximális teljesítményveszteség névleges körülmények között: 0,96 W
- Átmérő: 3,2 mm
- Üzemmód: 100% ED
- Bemeneti feszültségtartomány: 96 V AC ... 138 V AC (20 °C)
- Cikk méretei: Cikk méretei
- Összeszerelési útmutató: hézag nélkül összeilleszthető
- Védő áramkör: Varisztor
- Szennyező gáz teszt: Szennyező gáz teszt
- Maximális kapcsolási feszültség: 250 V AC/DC
- Alkalmazás: Univerzális
- Fúrólyuk: Fúrólyuk
- Maximális bekapcsolási áram: 25 A (20 ms, záróérintkező)
- Izoláció: Biztonságos elválasztás a bemenet és a kimenet között; alapvető szigetelés az átkapcsolók között.
- Adatkarbantartási állapot: Adatkarbantartási állapot
- Utolsó adatfrissítés dátuma: 2026. január 20.
- Névleges bemeneti feszültség UN: 120 V AC
- Bemeneti feszültségtartomány az UN-hez viszonyítva: lásd az ábrát
- Tipikus bemeneti áram UN esetén: 8 mA
- Üzemi feszültségjelző: sárga LED
- Érintkező konfiguráció: 1 váltóérintkező
- Maximális folyamatos áram: 10 A (lásd az ábrát)
- Éghetőségi osztály az UL 94 (ház) szerint: V2 (ház)
- Névleges szigetelési feszültség: 250 V AC
- Névleges lökőfeszültség: 6 kV (bemenet/kimenet); 4 kV (a váltóérintkezők között)
- Védettség (reléfoglalat): IP20 (reléfoglalat)
- Védelmi osztály (relé): RT III (relé)
- Kapcsolás: Kapcsolás
- Mechanikai élettartam: kb. 107 kapcsolási ciklus
- Vizsgálófeszültség (tekercs/érintkező): 4 kVrms (50 Hz, 1 perc, tekercs/érintkező)
- Kórokozó oldal: Kórokozó oldal
- A hajtás kapcsolási viselkedése: monostabil
- Meghajtás (polaritás): polarizált
- Tipikus válaszidő: 3 ms ... 12 ms
- Kapcsolóérintkező típusa: Egyszeres érintkező
- Érintkező anyaga: AgNi
- Minimális kapcsolási feszültség: 12 V (10 mA)
- Minimális kapcsolási áram: 10 mA (12 V)
- Maximális megszakítási teljesítmény (ohmos terhelés): 240 W (24 V DC); 58 W (48 V DC); 48 W (60 V DC); 50 W (110 V DC); 80 W (220 V DC); 2500 VA (250 V AC)
- Elektromos élettartam: lásd az ábrát
- Hálózati frekvencia: 50/60 Hz
- Tipikus relapszusidő-tartomány: 3 ms ... 20 ms
- Tekercsfeszültség: 120 V AC
- CB séma szerinti közműkategória (IEC 60947-5-1): AC15, 1,5 A/240 V (nyitási érintkező); AC15, 3 A/250 V (zárási érintkező); DC13, 2 A/24 V (nyitási érintkező); DC13, 0,2 A/250 V (zárási érintkező)
- Csomagolás
darab
- Termék típus
Relémodul
- Gyártói szám
RIF-1-RPT-LV-120AC/1X21
- Csatlakozó
Push-In rugóerős csatlakozás
- Megszólalási feszültség (min.)
96 V/AC
- Megszólalási feszültség (max.)
138 V/AC
- Megszólalási idő
12 ms
- Hanyatlási idő
20 ms
- Érintkező típus
1 váltó
- Érintkezőanyag
AgNi
- Kapcsolási feszültség (max.)
250 V DC/AC
- Kapcsolási teljesítmény (max.)
2500 VA
- Jellemzők
Tartó kengyellel
IP20
- Hőmérséklet (max.)
85 °C
- Hőmérséklet (min.)
-40 °C
- Mélység
75 mm
- Szélesség
16 mm
- Magasság
96 mm
- Méret
(Sz x Ma x Mé) 16 x 96 x 75 mm
- Tartalom
10 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579687 Phoenix Contact RIF-1-RPT-LV-120AC/1X21 Relémodul 1 váltó darab 10 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579687 Phoenix Contact RIF-1-RPT-LV-120AC/1X21 Relémodul 1 váltó darab 10 db
Leírás
Előre összeszerelt relémodul direkt rugós csatlakozással, amely a következőket tartalmazza: reléfoglalat, teljesítmény-érintkező relék, dugaszolható kijelző-/zavarszűrő modul és rögzítőkonzol. Érintkező konfiguráció: 1 váltóérintkező. Bemeneti feszültség: 120 V AC
