Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Relémodul 1 váltó önálló 1 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
önálló
Termék típus
Relémodul
Érintkező típus
1 váltó
Kapcsolási feszültség (max.)
250 V DC/AC
Gyártói szám
RIF-1-RPT-LV-120AC/1X21MS
Adatlap (PDF)
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
5740Ft
3
6% = 317Ft
5423Ft
5
8% = 445Ft
5295Ft
10
9% = 528Ft
5212Ft
25
11% = 623Ft
5117Ft
50
13% = 730Ft
5010Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (5740Ft / Darab)
5740Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Produktfamilie: RIFLINE complete
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (Aderendhülse mit Kunststoffhülse);0,14 mm² ... 1 mm² (Aderendhülse mit Kunststoffhülse, zwei Leiter an Doppelklemme)
- Leiterquerschnitt starr: 0,14 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 26 ... 16 (starr);26 ... 16 (flexibel)
- Szélesség: 16 mm
- Magasság: 96 mm
- Mélység: 75 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -40 °C ... 50 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: IEC 60947-5-1
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Csupaszolási hossz: 8 mm
- Tetszés szerinti beépítési pozíció
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Maximale Verlustleistung bei Nennbedingung: 0,84 W
- Átmérő: 3,2 mm
- Betriebsart: 100 % ED
- Eingangsspannungsbereich: 96 V AC ... 132 V AC (20 °C)
- Artikelabmessungen: Artikelabmessungen
- Montagehinweis: anreihbar ohne Abstand
- Schutzbeschaltung: Varistor
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC
- Anwendung: Universal;Handschalter
- Bohrloch: Bohrloch
- Einschaltstrom maximal: 32 A (20 ms, Schließer)
- Isolierung: Sichere Trennung zwischen Eingang und Ausgang;Basisisolierung zwischen den Wechslern
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 20.01.2026
- Eingangsnennspannung UN: 120 V AC
- Eingangsspannungsbereich bezogen auf UN: siehe Diagramm
- Typischer Eingangsstrom bei UN: 7 mA
- Betriebsspannungsanzeige: LED gelb
- Kontaktausführung: 1 Wechsler
- Grenzdauerstrom: 8 A (siehe Diagramm)
- Brennbarkeitsklasse nach UL 94 (Gehäuse): V2 (Gehäuse)
- Bemessungsisolationsspannung: 250 V AC
- Bemessungsstoßspannung: 6 kV (Eingang / Ausgang);4 kV (zwischen den Wechslern)
- Schutzart (Relaissockel): IP20 (Relaissockel)
- Schutzart (Relais): RT II (Relais)
- Schalten: Schalten
- Lebensdauer mechanisch: ca. 5x 106 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 4 ms ... 10 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgNi
- Schaltspannung minimal: 12 V (10 mA)
- Schaltstrom minimal: 10 mA (12 V)
- Abschaltleistung (ohmsche Last) maximal: 264 W (24 V DC);62 W (48 V DC);48 W (60 V DC);52 W (110 V DC);66 W (220 V DC);2500 VA (250 V AC)
- Schaltleistung minimal: 120 mW
- Lebensdauer elektrisch: siehe Diagramm
- Hálózati frekvencia: 50/60 Hz
- Rückfallzeitbereich typisch: 3 ms ... 20 ms
- Spulenspannung: 120 V AC
- Gebrauchskategorie CB Scheme (IEC 60947-5-1): AC15, 3 A/250 V (Schließer);DC13, 2 A/24 V (Schließer)
- Csomagolás
önálló
- Termék típus
Relémodul
- Gyártói szám
RIF-1-RPT-LV-120AC/1X21MS
- Csatlakozó
Push-In rugóerős csatlakozás
- Megszólalási feszültség (min.)
96 V/AC
- Megszólalási feszültség (max.)
132 V/AC
- Megszólalási idő
10 ms
- Hanyatlási idő
20 ms
- Érintkező típus
1 váltó
- Érintkezőanyag
AgNi
- Kapcsolási feszültség (max.)
250 V DC/AC
- Kapcsolási teljesítmény (max.)
2500 VA
- Jellemzők
LED-del
Tartó kengyellel
Tesztgombbal
IP20
- Hőmérséklet (max.)
85 °C
- Hőmérséklet (min.)
-40 °C
- Mélység
75 mm
- Szélesség
16 mm
- Magasság
96 mm
- Méret
(Sz x Ma x Mé) 16 x 96 x 75 mm
- Tartalom
1 db
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 3580204 Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Relémodul 1 váltó önálló 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3580204 Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Relémodul 1 váltó önálló 1 db
Leírás

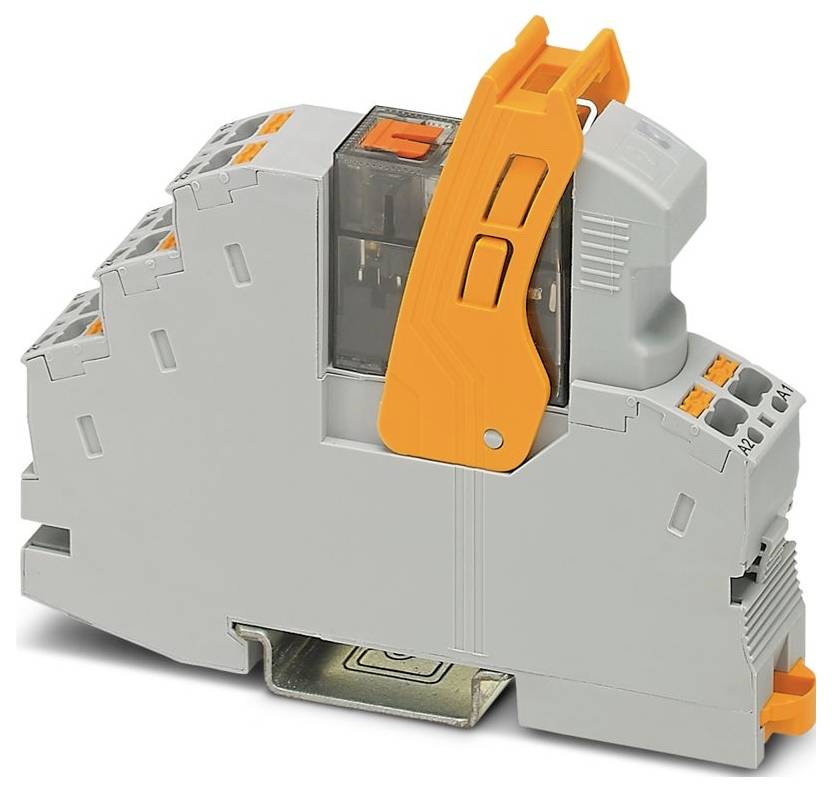

Vormontiertes Relaismodul mit Push-in-Anschluss, bestehend aus: Relaissockel, Relaishaltebügel, steckbarem Entstörmodul und Leistungskontaktrelais mit Prüftaste und integrierter Status-LED. Kontaktausführung: 1 Wechsler. Bemeneti feszültség: 120 V-AC
