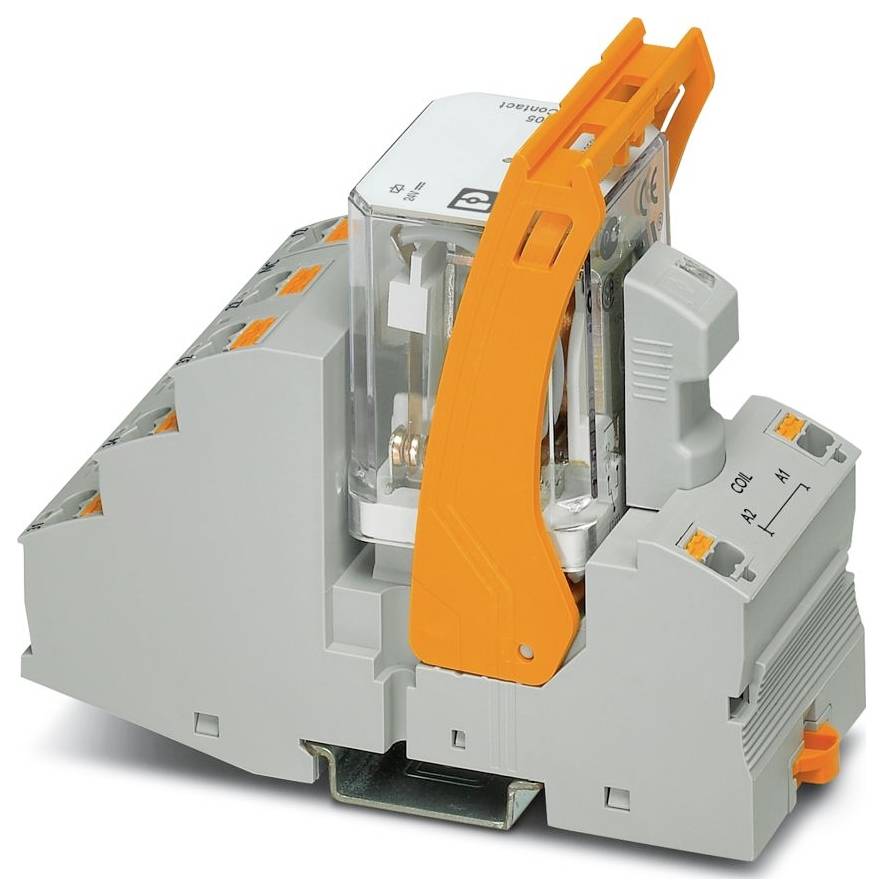

Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 Relémodul 3 váltó 5 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Relémodul
Érintkező típus
3 váltó
Kapcsolási feszültség (max.)
440 V/AC
Gyártói szám
RIF-4-RPT-LDP-24DC/3X21
Csatlakozó
Push-In rugóerős csatlakozás
Adatlap (PDF)
64 készlet
Mennyiség (készlet)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
40 937 Ft
3
3% = 1134Ft
39 803 Ft
5
4% = 1588Ft
39 349 Ft
10
5% = 1891Ft
39 046 Ft
25
5% = 2231Ft
38 706 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám (csomagméret 5 db)
Összesen (40 937 Ft / Darab)
40 937 Ft
ÁFA nélkül
Műszaki adatok
- Termékcsalád: RIFLINE complete
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,14 mm² ... 2,5 mm²; 0,14 mm² ... 2,5 mm² (műanyag hüvellyel ellátott érvéghüvely); 0,14 mm² ... 1 mm² (műanyag hüvellyel ellátott érvéghüvely, két vezető dupla csatlakozón)
- Merev vezető keresztmetszete: 0,14 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 26 ... 14 (merev); 26 ... 14 (rugalmas)
- Szélesség: 43 mm
- Magasság: 111 mm
- Mélység: 90 mm
- Szín: szürke (RAL 7042)
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -40 °C ... 60 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: IEC 60947-5-1
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Csupaszolási hossz: 10 mm
- Tetszés szerinti beépítési pozíció
- Azonosítás: ISA-S71.04. G3 Harsh csoport; EN 60068-2-60
- Maximális teljesítményveszteség névleges körülmények között: 1,34 W
- Átmérő: 3,2 mm
- Üzemmód: 100% ED
- Bemeneti feszültségtartomány: 20,4 V DC ... 26,4 V egyenáram (20 °C)
- Cikk méretei: Cikk méretei
- Összeszerelési útmutató: hézag nélkül összeilleszthető
- Védő áramkör: szabadonfutó dióda
- Szennyező gáz teszt: Szennyező gáz teszt
- Maximális kapcsolási feszültség: 440 V AC; 250 V DC
- Alkalmazás: Univerzális
- Fúrólyuk: Fúrólyuk
- Maximális bekapcsolási áram: 50 A (20 ms, záróérintkező)
- Szigetelés: Alapszigetelés
- Adatkarbantartási állapot: Adatkarbantartási állapot
- Utolsó adatfrissítés dátuma: 2026. január 20.
- Névleges bemeneti feszültség UN: 24 V DC
- Bemeneti feszültségtartomány az UN-hez viszonyítva: lásd az ábrát
- Tipikus bemeneti áram UN esetén: 56 mA
- Üzemi feszültségjelző: sárga LED
- Érintkezőkonfiguráció: 3 váltóérintkező
- Maximális folyamatos áram: 10 A (lásd az ábrát)
- Éghetőségi osztály az UL 94 (ház) szerint: V2 (ház)
- Névleges szigetelési feszültség: 250 V AC
- Méretezett feszültséglökés 4 kV
- Védettség (reléfoglalat): IP20 (reléfoglalat)
- Védelmi osztály (relé): RT I (relé)
- Kapcsolás: Kapcsolás
- Mechanikai élettartam: kb. 107 kapcsolási ciklus
- Vizsgálófeszültség (tekercs/érintkező): 2,5 kVrms (50 Hz, 1 perc, tekercs/érintkező)
- Kórokozó oldal: Kórokozó oldal
- A hajtás kapcsolási viselkedése: monostabil
- Meghajtás (polaritás): polarizált
- Tipikus válaszidő: 20 ms
- Tipikus relapszusidő: 20 ms
- Kapcsolóérintkező típusa: Egyszeres érintkező
- Érintkező anyaga: AgNi
- Minimális kapcsolási feszültség: 10 V (24 mA)
- Minimális kapcsolási áram: 10 mA (24 V)
- Maximális megszakítóteljesítmény (ohmos terhelés): 240 W (24 V DC); 124 W (48 V DC); 108 W (60 V DC); 52 W (110 V DC); 70 W (220 V DC); 2500 VA (250 V AC); 4000 VA (440 V AC)
- Vizsgálófeszültség (érintkező/érintkező): 2,5 kVeff (50 Hz, 1 perc, érintkező/érintkező)
- Motorterhelés az UL 508 szerint: 1/3 LE, 120 V AC (egyfázisú váltakozó áramú motor); 1/2 LE, 240 V AC (egyfázisú váltakozó áramú motor); 1/2 LE, 240 V AC (háromfázisú motor)
- Kapcsolat oldal: Kapcsolat oldal
- Tekercsfeszültség: 24 V DC
- Használati kategória CB séma (IEC 60947-5-1): AC15, 1,5 A/240 V (alaphelyzetben nyitott); DC13, 2 A/240 V (alaphelyzetben nyitott)
- 3 fázisú motorterhelés: 1500 W
- Termék típus
Relémodul
- Gyártói szám
RIF-4-RPT-LDP-24DC/3X21
- Csatlakozó
Push-In rugóerős csatlakozás
- Megszólalási feszültség (min.)
20.4 V/DC
- Megszólalási feszültség (max.)
26.4 V/DC
- Megszólalási idő
20 ms
- Hanyatlási idő
20 ms
- Érintkező típus
3 váltó
- Érintkezőanyag
AgNi
- Kapcsolási feszültség (max.)
440 V/AC
- Kapcsolási teljesítmény (max.)
4000 VA
- Jellemzők
Tartó kengyellel
IP20
- Hőmérséklet (max.)
85 °C
- Hőmérséklet (min.)
-40 °C
- Mélység
90 mm
- Szélesség
43 mm
- Magasság
111 mm
- Méret
(Sz x Ma x Mé) 43 x 111 x 90 mm
- Tartalom
5 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579739 Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 Relémodul 3 váltó 5 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579739 Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 Relémodul 3 váltó 5 db
Leírás
Előre összeszerelt relémodul direkt rugós csatlakozással, amely a következőket tartalmazza: reléfoglalat, teljesítmény-érintkező relék és rögzítőkonzol. Érintkezőkonfiguráció: 3 váltóérintkező. Bemeneti feszültség: 24 V egyenfeszültség
