Phoenix Contact RIF-4-RPT-LV-120AC/3X21 Relémodul 3 váltó darab 5 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Relémodul
Érintkező típus
3 váltó
Kapcsolási feszültség (max.)
440 V/AC
Gyártói szám
RIF-4-RPT-LV-120AC/3X21
Adatlap (PDF)
9 készlet
Mennyiség (készlet)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
42 512 Ft
3
3% = 1178Ft
41 334 Ft
5
4% = 1650Ft
40 862 Ft
10
5% = 1964Ft
40 548 Ft
25
5% = 2317Ft
40 195 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám (csomagméret 5 db)
Összesen (42 512 Ft / Darab)
42 512 Ft
ÁFA nélkül
Már csak 9 készlet érhető el
Műszaki adatok
- Produktfamilie: RIFLINE complete
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,14 mm² ... 2,5 mm² (Aderendhülse mit Kunststoffhülse);0,14 mm² ... 1 mm² (Aderendhülse mit Kunststoffhülse, zwei Leiter an Doppelklemme)
- Leiterquerschnitt starr: 0,14 mm² ... 2,5mm²
- Leiterquerschnitt AWG: 26 ... 14 (starr);26 ... 14 (flexibel)
- Szélesség: 43 mm
- Magasság: 111 mm
- Mélység: 90 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -40 °C ... 40 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: IEC 60947-5-1
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Csupaszolási hossz: 10 mm
- Tetszés szerinti beépítési pozíció
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Maximale Verlustleistung bei Nennbedingung: 2,88 W
- Átmérő: 3,2 mm
- Betriebsart: 100 % ED
- Eingangsspannungsbereich: 102 V AC ... 132 V AC (20 °C)
- Artikelabmessungen: Artikelabmessungen
- Montagehinweis: anreihbar ohne Abstand
- Schutzbeschaltung: Varistor
- Schadgastest: Schadgastest
- Schaltspannung maximal: 440 V AC;250 V DC
- Anwendung: Universal
- Bohrloch: Bohrloch
- Einschaltstrom maximal: 50 A (20 ms, Schließer)
- Isolierung: Basisisolierung
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 20.01.2026
- Eingangsnennspannung UN: 120 V AC
- Eingangsspannungsbereich bezogen auf UN: siehe Diagramm
- Typischer Eingangsstrom bei UN: 24 mA
- Betriebsspannungsanzeige: LED gelb
- Kontaktausführung: 3 Wechsler
- Grenzdauerstrom: 8 A (siehe Diagramm)
- Brennbarkeitsklasse nach UL 94 (Gehäuse): V2 (Gehäuse)
- Bemessungsisolationsspannung: 250 V AC
- Méretezett feszültséglökés 4 kV
- Schutzart (Relaissockel): IP20 (Relaissockel)
- Schutzart (Relais): RT I (Relais)
- Schalten: Schalten
- Lebensdauer mechanisch: ca. 107 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 2,5 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 5 ms ... 25 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgNi
- Schaltspannung minimal: 10 V (24 mA)
- Schaltstrom minimal: 10 mA (24 V)
- Abschaltleistung (ohmsche Last) maximal: 216 W (24 V DC);124 W (48 V DC);108 W (60 V DC);52 W (110 V DC);70 W (220 V DC);2250 VA (250 V AC);4000 VA (440 V AC)
- Prüfspannung (Kontakt/Kontakt): 2,5 kVeff (50 Hz, 1 min., Kontakt/Kontakt)
- Hálózati frekvencia: 50/60 Hz
- Rückfallzeitbereich typisch: 5 ms ... 20 ms
- Motorlast nach UL 508: 1/3 HP, 120 V AC (Einphasen-Wechselstrommotor);1/2 HP, 240 V AC (Einphasen-Wechselstrommotor);1/2 HP, 240 V AC (Drehstrommotor)
- Kontaktseite: Kontaktseite
- Spulenspannung: 120 V AC
- Gebrauchskategorie CB Scheme (IEC 60947-5-1): AC15, 1,5 A/240 V (Schließer);DC13, 2 A/240 V (Schließer)
- 3-Phasen Motorlast: 1500 W
- Csomagolás
darab
- Termék típus
Relémodul
- Gyártói szám
RIF-4-RPT-LV-120AC/3X21
- Csatlakozó
Push-In rugóerős csatlakozás
- Megszólalási feszültség (min.)
102 V/AC
- Megszólalási feszültség (max.)
132 V/AC
- Érintkező típus
3 váltó
- Érintkezőanyag
AgNi
- Kapcsolási feszültség (max.)
440 V/AC
- Kapcsolási teljesítmény (max.)
4000 VA
- Jellemzők
Tartó kengyellel
IP20
- Hőmérséklet (max.)
85 °C
- Hőmérséklet (min.)
-40 °C
- Mélység
90 mm
- Szélesség
43 mm
- Magasság
111 mm
- Méret
(Sz x Ma x Mé) 43 x 111 x 90 mm
- Tartalom
5 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579729 Phoenix Contact RIF-4-RPT-LV-120AC/3X21 Relémodul 3 váltó darab 5 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579729 Phoenix Contact RIF-4-RPT-LV-120AC/3X21 Relémodul 3 váltó darab 5 db
Leírás

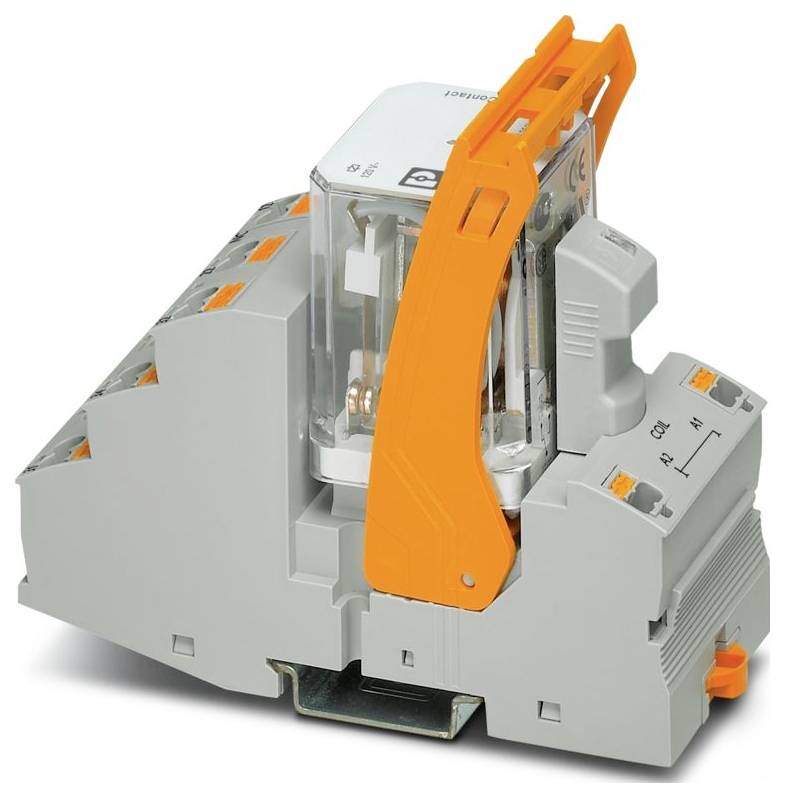

Vormontiertes Relaismodul mit Push-in-Anschluss, bestehend aus: Relaissockel, Leistungskontaktrelais, steckbarem Anzeige-/ Entstörmodul und Haltebügel. Kontaktausführung: 3 Wechsler. Bemeneti feszültség: 120 V-AC
