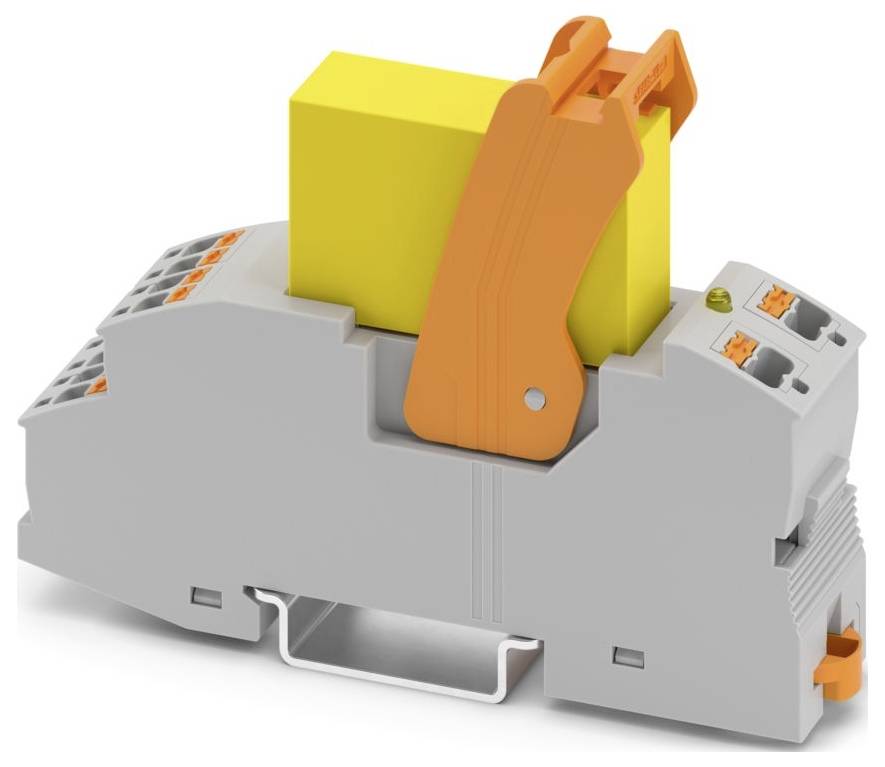

Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Relémodul 3 záró, 1 nyitó darab 10 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Relémodul
Érintkező típus
3 záró
1 nyitó
Kapcsolási feszültség (max.)
300 V/DC
Gyártói szám
RIF-RPT-LDP-24DC/1X2/3X1/AU/FG
Adatlap (PDF)
374 készlet
Mennyiség (készlet)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
136 213 Ft
3
2% = 3324Ft
132 889 Ft
5
3% = 4645Ft
131 568 Ft
10
4% = 5530Ft
130 683 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám (csomagméret 10 db)
Összesen (136 213 Ft / Darab)
136 213 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: RIFLINE complete
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (műanyag hüvellyel ellátott érvéghüvely); 0,14 mm² ... 1 mm² (műanyag hüvellyel ellátott érvéghüvely, két vezető dupla csatlakozón)
- Merev vezető keresztmetszete: 0,14 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 26 ... 16 (merev); 26 ... 16 (rugalmas)
- Szélesség: 21 mm
- Magasság: 96 mm
- Mélység: 67 mm
- Éghetőségi osztály az UL 94 szerint: V2 (ház)
- Környezeti feltételek: Környezeti feltételek
- Környezeti hőmérséklet (üzemi): -40 °C ... 60 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Szabványok/előírások: EN 61810-1
- Szerelési típus: DIN sínre szerelhető
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Csupaszolási hossz: 8 mm
- Tetszés szerinti beépítési pozíció
- Maximális teljesítményveszteség névleges körülmények között: 0,41 W
- Üzemmód: 100% ED
- Tanúsítvány: UKCA-kompatibilis
- Áramerősség: 10 A (RT28-32)
- Cikk méretei: Cikk méretei
- Összeszerelési útmutató: hézag nélkül összeilleszthető
- Feszültség: 500 V (SCPD)
- Védő áramkör: szabadonfutó dióda
- Maximális kapcsolási feszültség: 250 V AC; 300 V DC
- Állapotjelző: LED (sárga)
- Alkalmazás: Kényszerített érintkezők
- Rövidzárlati áram: 1 kA (feltételes rövidzárlati áram)
- Maximális bekapcsolási áram: 35 A (20 ms)
- Szigetelés: Alapszigetelés; Biztonságos elválasztás, megerősített szigetelés és 6 kV a tekercs és az érintkező áramkör, valamint a 11-12 vagy 13-14, 41-42 - 23-24, 33-34 érintkezők között
- Adatkarbantartási állapot: Adatkarbantartási állapot
- Utolsó adatfrissítés dátuma: 2025.09.12.
- Bemeneti feszültségtartomány az UN-hez viszonyítva: lásd a teljesítménycsökkentési diagramot
- Tipikus bemeneti áram UN esetén: 17 mA
- Érintkezőkonfiguráció: 3 nyitó érintkező, 1 nyitott érintkező
- Maximális folyamatos áram: 6 A
- UKCA: UKCA
- Névleges szigetelési feszültség: 250 V AC (bemenet / kimenet)
- Névleges lökőfeszültség: 6 kV (bemenet / kimenet)
- Szigetelési tulajdonságok: Áramkörök közötti lég- és kúszóáramút: Szigetelési tulajdonságok: Áramkörök közötti lég- és kúszóáramút
- Lég- és kúszóáramút távolságok az áramkörök között: Lég- és kúszóáramút távolságok az áramkörök között
- Védettség (reléfoglalat): IP20 (reléfoglalat)
- Védelmi osztály (relé): RT II (relé)
- Védettségi fokozat (telepítési hely): IP54 (telepítési hely)
- Kapcsolás: Kapcsolás
- Mechanikai élettartam: kb. 107 kapcsolási ciklus
- Vizsgálófeszültség (tekercs/érintkező): 4 kVrms (50 Hz, 1 perc, tekercs/érintkező)
- Kórokozó oldal: Kórokozó oldal
- A hajtás kapcsolási viselkedése: monostabil
- Meghajtás (polaritás): polarizált
- Tipikus válaszidő: 10 ms
- Tipikus relapszusidő: 15 ms
- Kapcsolóérintkező típusa: Egyszeres érintkező
- Érintkező anyaga: AgSnO, kemény aranyozással
- Minimális kapcsolási feszültség: 10 V (5 mA)
- Minimális kapcsolási áram: 5 mA (10 V)
- Maximális megszakítási teljesítmény (ohmos terhelés): 144 W (24 V DC); 100 W (48 V DC); 75 W (60 V DC); 55 W (110 V DC); 50 W (220 V DC); 1500 VA (250 V AC)
- Vizsgálófeszültség (nyitott érintkező): 1,5 kVrms (50 Hz, 1 perc, nyitott érintkező)
- Tekercsfeszültség: 24 V DC
- B10d: 810000 ciklus (AC15, 250V / 0,5A, 1NO); 170000 ciklus (AC15 | 250V / 2A | 1NO); 318000 ciklus (DC13, 24V / 1A, 1NO); 208000 ciklus (DC13, 24V / 2A, 1NO)
- Kényszervezérelt érintkezők az EN 61810-3 szabvány szerint: A típus
- CB kapcsolású közműkategória (IEC 60947-5-1): AC15, 2 A/240 V (alaphelyzetben nyitott); DC13, 2 A/24 V (alaphelyzetben nyitott)
- Rövidzárlatvédelmi eszköz: Rövidzárlatvédelmi eszköz
- Üzemi feszültség UN: 24 V DC
- Minden specifikáció a szabvány szerint: Minden specifikáció a szabvány szerint
- Bemeneti teljesítményveszteség UN-nél: 0,4 W
- Vizsgálófeszültség (): 4 kVrms (50 Hz, 1 perc, az összes többi érintkező között)
- Csomagolás
darab
- Termék típus
Relémodul
- Gyártói szám
RIF-RPT-LDP-24DC/1X2/3X1/AU/FG
- Csatlakozó
Push-In rugóerős csatlakozás
- Megszólalási feszültség (max.)
24 V/DC
- Megszólalási idő
10 ms
- Hanyatlási idő
15 ms
- Érintkező típus
3 záró
1 nyitó
- Érintkezőanyag
AgSnO + aranyozás
- Kapcsolási feszültség (max.)
300 V/DC
- Kapcsolási teljesítmény (max.)
1500 VA
- Tekercs teljesítmény
0.4 W
- Jellemzők
LED-del
Szabadonfutó diódával
Tartó kengyellel
IP20
- Hőmérséklet (max.)
85 °C
- Hőmérséklet (min.)
-40 °C
- Mélység
67 mm
- Szélesség
21 mm
- Magasság
96 mm
- Méret
(Sz x Ma x Mé) 21 x 96 x 67 mm
- Tartalom
10 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3564833 Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Relémodul 3 záró, 1 nyitó darab 10 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3564833 Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Relémodul 3 záró, 1 nyitó darab 10 db
Leírás
Relémodul direkt rugós csatlakozással, amely a következőket tartalmazza: reléfoglalat állapotjelző LED-del, szabadonfutó diódával és tartókonzollal, biztonsági relé kényszervezetett érintkezőkkel a DIN EN 61810-3 szabvány szerint, érintkezőkonfiguráció: 3 záró és 1 záró, bemeneti feszültség: 24 V DC
