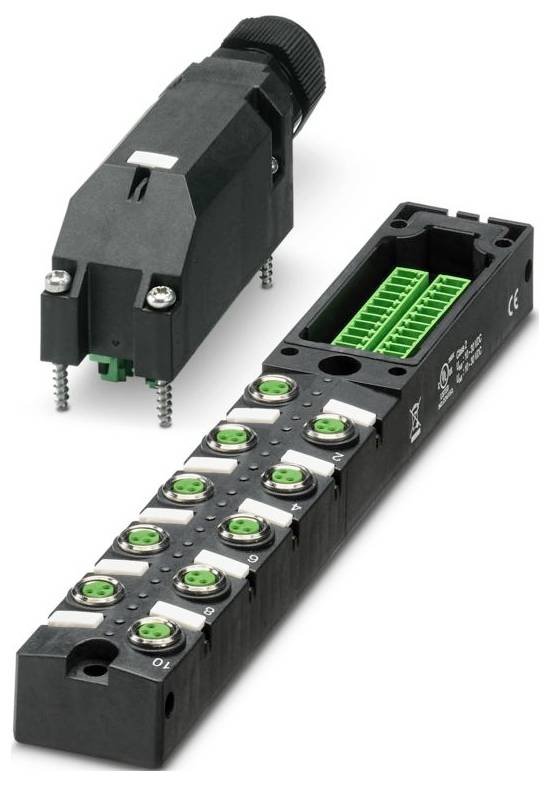

Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 Érzékelő/működtető doboz M8 elosztó fém menettel 1 db önálló
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
önálló
Termék típus
Érzékelő/működtető doboz
Jelhelyek száma
10
Elosztók száma
10-szeres
Kiosztás
egyszeres
Adatlap (PDF)
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
25 189 Ft
3
3% = 698Ft
24 491 Ft
5
4% = 977Ft
24 212 Ft
10
5% = 1164Ft
24 025 Ft
25
5% = 1372Ft
23 817 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (25 189 Ft / Darab)
25 189 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Pólusok száma: 3
- Névleges feszültség UN: 24 V DC
- Csatlakozás típusa: dugaszolható rugós csatlakozó
- Szélesség: 30 mm
- Magasság: 49 mm
- Ház anyaga: PBT
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP67
- Környezeti hőmérséklet (üzemi): -25 °C ... 80 °C
- Szabványok/előírások: IEC 61076-2-104
- Tömítés anyaga: FKM
- Hossz: 203 mm
- Érintkezőfelület anyaga: Ni/Au
- Kábel külső átmérője: 6 mm ... 12 mm
- Használati megjegyzés: A használaton kívüli nyílásokat használat előtt le kell zárni. A megfelelő záróelemeket a „Tartozékok” menüpont alatt találja.
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Telepítési megjegyzés: FIGYELEM: Kábelek fektetésekor vegye figyelembe a megengedett hajlítási sugarakat, mivel a túlzott hajlítóerők veszélyeztethetik a védettséget. Védje a csatlakozót a mechanikai terhelésektől, például kábelkötegelővel.
- Szabványos megnevezés: M8-as csatlakozó
- Alkalmazás: Standard
- Kódolás: A
- LED: igen
- Anyaggal érintkező: CuZn
- Rések száma: 10
- Maximális üzemi feszültség (Umax): 30 V DC
- Teljes névleges áram: 8 A
- Maximális áramterhelhetőség útvonalanként: 2 A
- Áramerősség foglalatonként: 2 A
- Érzékelő/aktuátor csatlakozási típusa: M8-as foglalat
- Csatlakozás kiosztása: Csatlakozás kiosztása
- Csatlakozóhely/pólus = vezeték színe vagy csatlakozása: 1 / 4 (A) = 1 / 4; 2 / 4 (A) = 2 / 4; 3 / 4 (A) = 3 / 4; 4 / 4 (A) = 4 / 4; 5 / 4 (A) = 5 / 4; 6 / 4 (A) = 6 / 4; 7 / 4 (A) = 7 / 4; 8 / 4 (A) = 8 / 4; 9 / 4 (A) = 9 / 4; 10 / 4 (A) = 10 / 4; 1-10 / 1 (+24V) = UN; 1-10 / 3 (0V) = 0V
- Állapotjelző elérhető: igen
- Menetes hüvely anyaga: rézötvözet
- O-gyűrű tömítés anyaga: FKM
- Érintkezőhordozó anyaga: PBT
- A törzskábel érintkezőoldalának anyaga: rézötvözet
- A törzskábel oldalán lévő érintkezőfelület anyaga: ónozott
- A flexibilis jelkábel keresztmetszete: 0,2 mm² ... 1,5 mm²
- Rugalmas tápcsatlakozó keresztmetszete: 0,2 mm² ... 1,5 mm²
- Rugalmas jelkábel keresztmetszete AWG: 24 ... 16
- Rugalmas AWG tápcsatlakozó keresztmetszete: 24 ... 16
- Jelvezeték csupaszítási hossza: 10 mm
- A burkolat csupaszítási hossza: 70 mm (főkábel)
- A fedélcsavar meghúzási nyomatéka: 1 Nm
- A házrögzítés rögzítőcsavarjának meghúzási nyomatéka: 0,8 Nm
- Virágcserep anyaga: PUR
- Anyag érintkező tartó kábelköteg oldal: PA
- Helyi diagnosztika: Tápfeszültség LED zöld; I/O állapotjelző LED sárga
- Felügyelt funkció: Tápfeszültség
- Optikai ábrázolás: Zöld LED
- Kulcsméret hollandi anyához: 24 mm
- Rögzítőanya kulcsmérete: 24 mm
- Csomagolás
önálló
- Termék típus
Érzékelő/működtető doboz
- Jelhelyek száma
10
- Kiosztás
egyszeres
- Gyártói szám
SACB-10/3-L-PTP-M8 HD
- Törzsteljesítmény
Igen
- Elosztók száma
10-szeres
- Státuszjelző
LED-del
- Jeltípus
PNP
- Csatlakozó
Push-In rugóerős csatlakozás
- Szélesség
30 mm
- Hossz
203 mm
IP67
- Terhelhetőség dugaszonként
2 A
- Összegzett áram (egyszerű tárolás)
8 A
- Hőmérséklet (max.)
80 °C
- Hőmérséklet (min.)
-25 °C
- Csatlakozó keresztmetszet (max.)
1.5 mm²
- Csatlakozó keresztmetszet (min.)
0.2 mm²
- Csatlakozás (eloosztó dobozok)
M8 hüvely
- Ház anyaga
PBT
- Össz pólusszám
3
- Gyártói szám
1197625
- Tartalom
1 db
- Pólusszám
3
- Magasság
49 mm
- Áram terhelhetőség (teljes)
8 A
- Áramterhelhetősét I/O jelenként
2 A
- Üzemi feszültség
24 V
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3565938 Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 Érzékelő/működtető doboz M8 elosztó fém menettel 1 db önálló
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3565938 Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 Érzékelő/működtető doboz M8 elosztó fém menettel 1 db önálló
Leírás
Elosztódoboz, Alkalmazás: Standard, Csatlakozás típusa: M8 fém foglalat, Helyek száma: 10, Pólusok száma: 3, Kódolás: A, Helykonfiguráció: egyes, Állapotjelző: igen, PNP; Fővezeték-csatlakozás: dugaszolható, rugós csatlakozó 180°, Árnyékolás: nem
